自力式2米手动垂直升降作业平台

　　在车间设备临时检修、仓储低位理货、小型工装调试这类需要短距离垂直载人作业的场景里，纯手动驱动的升降设备往往比带液压站、外接电源的设备适配性更强，尤其在无供电、场地狭窄、需要频繁转场的作业区域，不需要外接动力源的自力式升降结构能省去布线、动力配套的麻烦，这也是这款2米行程垂直升降结构的设计出发点。

　　从结构逻辑来看，整套设备没有采用液压油缸或者电动推杆作为提升执行件，核心传力路径围绕机械扭矩传递搭建：输入端的手轮连接减速器输入轴，减速器输出端与竖直布置的螺纹杆配合，将手轮输入的旋转扭矩转化为升降平台的竖直直线运动，这种传动方案的优势在于结构自锁性强，只要螺纹导程角满足自锁条件，平台在任意高度停留都不需要额外加装锁止机构，避免了液压系统可能出现的内泄下滑、电动机构断电抱闸失效的风险，对于载人作业的场景来说，这种纯机械锁止的可靠性更有保障。

　　设备底部采用带脚轮的方形底盘作为承载基座，底盘的尺寸边界需要兼顾稳定性与通过性：轮距设置要保证平台升至最高2米位置时，整体重心投影始终落在四个脚轮的支撑轮廓内，避免侧翻风险；底盘离地高度控制在常规车间地面、环氧地坪、硬化仓储地面都能顺利通行的范围，脚轮选用带刹车的万向轮搭配定向轮的组合，转场时可以灵活推行，到位后踩下刹车就能固定整机位置，不需要额外打地栓固定，适配临时作业的快速部署需求。

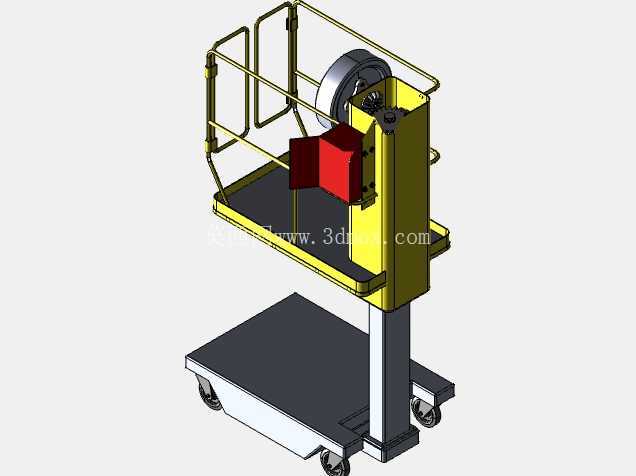

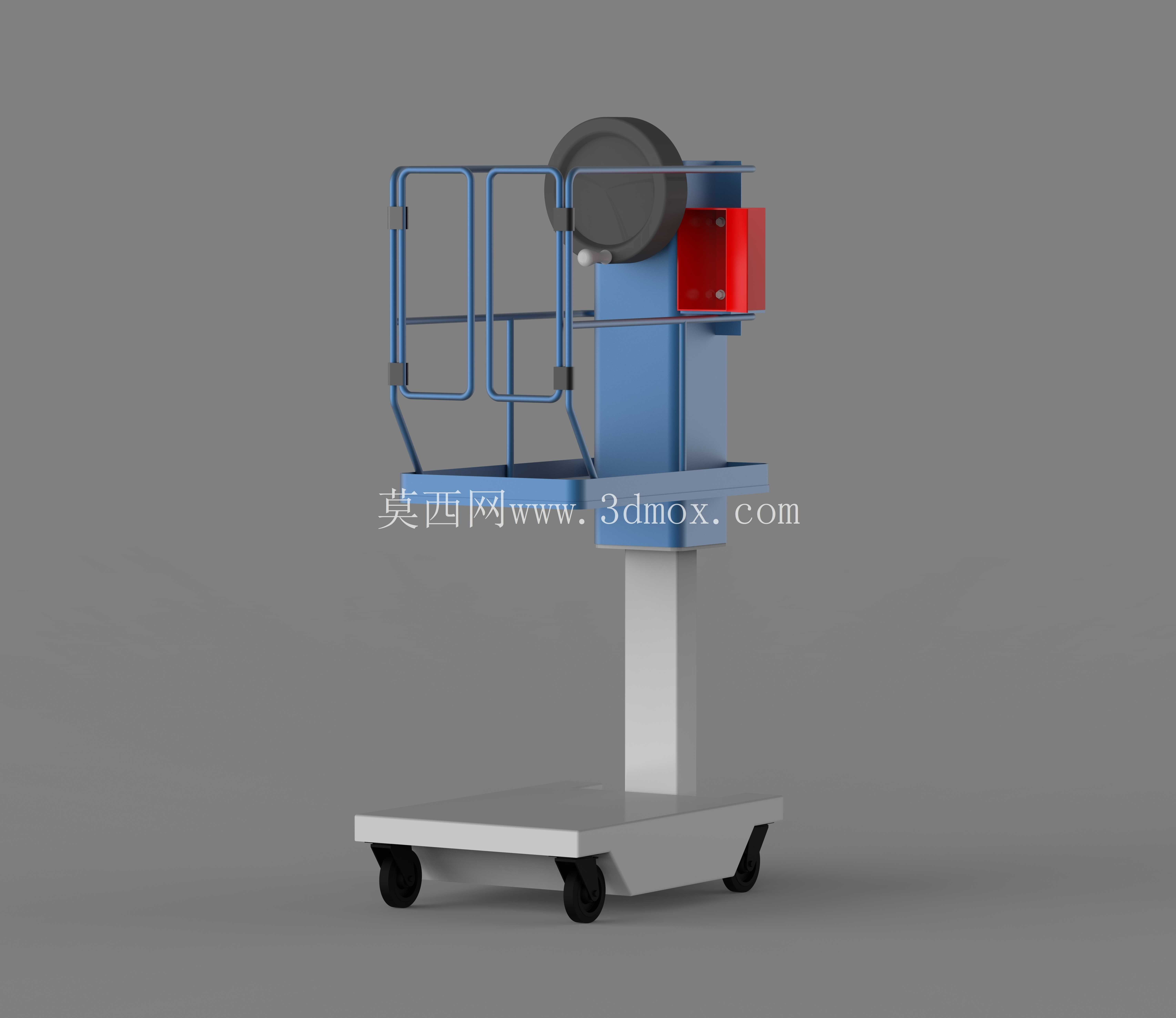

　　升降平台部分设置了一体式防护栏，栏板高度符合载人作业的防护要求，平台边缘与竖直立柱之间的间隙控制在安全范围内，避免作业时工具、衣物卡入传动间隙；竖直立柱采用箱型截面结构，既作为螺纹杆的安装承载基座，也为平台升降提供导向约束，平台与立柱配合的位置设置了导向滑块，保证升降过程中平台不会出现偏摆、卡滞，传动过程更顺滑。侧面布置的红色箱体为传动部件的防护壳，将减速器、螺纹副的外露转动部分完全封闭，避免作业人员误触转动件造成安全隐患，同时也能阻挡车间粉尘、碎屑落在传动螺纹上，减少日常维护的清洁工作量。

　　设计过程中需要重点核算几个核心参数：首先是传动比匹配，手轮的输入扭矩经过减速器减速增扭后，要保证单人操作手轮时就能平稳升起额定负载，不会出现手轮力过大操作费力的情况；其次是螺纹杆的压杆稳定性核算，当平台升至最高位置时，螺纹杆承受的轴向压力最大，需要校核杆的长细比，避免出现受压失稳弯曲的问题；再者是整机的抗倾覆验算，要考虑平台偏载、作业人员倚靠护栏产生的侧向力，保证最不利工况下的抗倾覆安全系数满足规范要求。

　　从安装边界来看，整套设备为一体式整装结构，不需要现场拆分组装，运抵作业现场后解锁脚轮刹车即可推行至指定位置，不需要做预埋基础，也不需要外接电源、气源等动力管线，作业完成后可以直接推至边角区域存放，不占用固定作业空间。相比剪叉式手动升降台，这种立柱式直驱的结构在收拢状态下占地面积更小，在狭窄的设备通道、货架间隙之间也能顺利通行，适合在空间局促的生产车间、仓储区域内完成2米高度以内的临时登高作业，比如设备仪表校准、高位管路阀门操作、货架中层货物整理、小型工件的高位装配等场景，结构简单可靠，日常维护只需要定期给螺纹副、导向滑块加注润滑脂即可，没有复杂的液压、电气元件需要维护，故障率更低，适合对设备可靠性要求高、维护条件有限的作业场景。
