单柱剪叉式液压升降作业平台结构

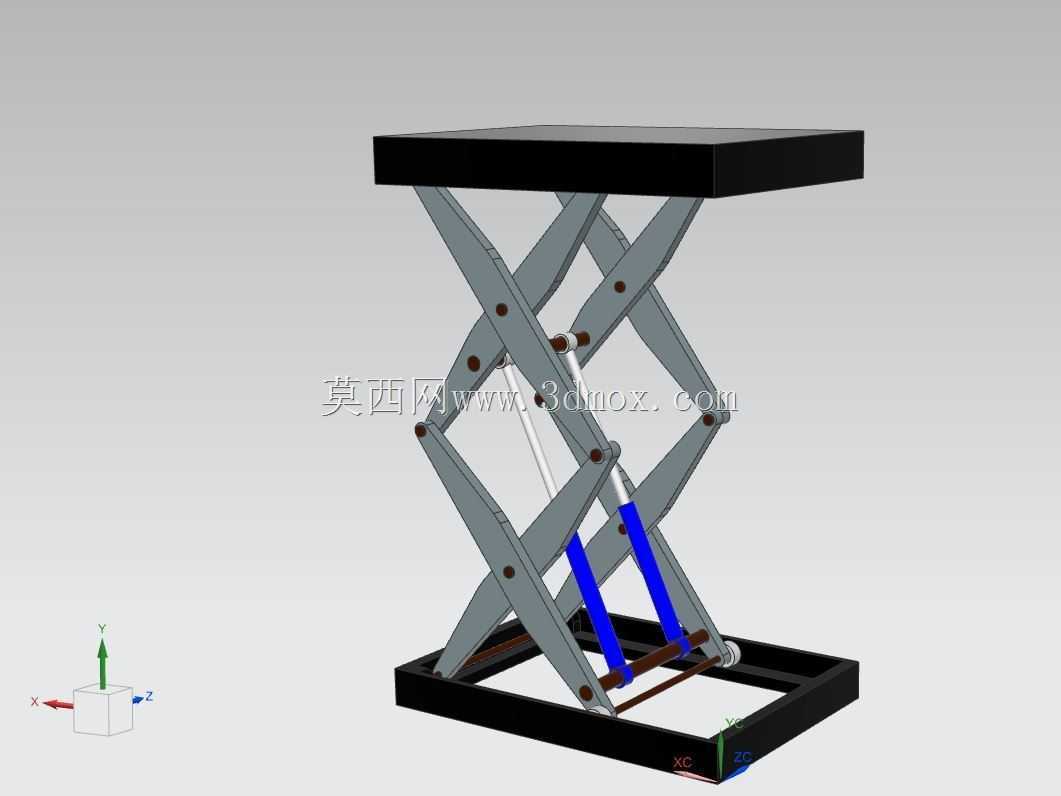

　　该套三维结构围绕车间固定工位的垂直举升需求展开，采用双层剪叉臂交叉铰接的布局形式，区别于常规双柱并列驱动的升降台，仅配置单组主液压油缸提供顶升动力，油缸下端铰接在底部基座内侧的安装座上，上端活塞杆铰接点落在中层剪叉的联动横梁位置，通过油缸伸缩推动交叉臂架绕各铰接销轴转动，带动顶部承载台面沿垂直方向平稳升降，整体结构紧凑，底座占用平面尺寸小，适合在装配流水线旁、仓储拣货区、设备检修工位这类地面空间有限的场景部署。

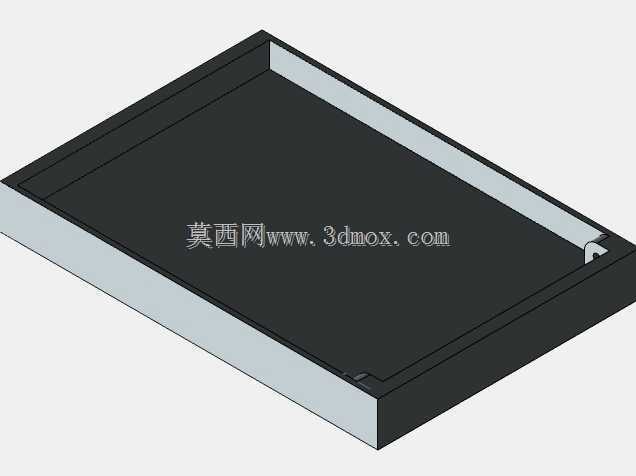

　　从实际使用逻辑来看，这类升降台主要承担工件托举、作业高度调节、物料短距离垂直转运的功能：在机加工车间可将重型毛坯件抬升至机床工作台适配高度，减少人工搬抬的对位难度；在仓储环节可配合固定地坑安装，把低位托盘货物抬升到装卸货平台的平齐高度；在设备维保场景中，可作为固定检修平台将作业人员连同工具抬升到合适的操作高度，避免搭设临时脚手架的繁琐工序。台面采用整块厚钢板焊接成箱型结构，四周预留螺栓安装孔位，可根据现场需求加装防护围栏、工件定位夹具、输送辊道或者防坠挡块，适配不同的作业载荷特性。

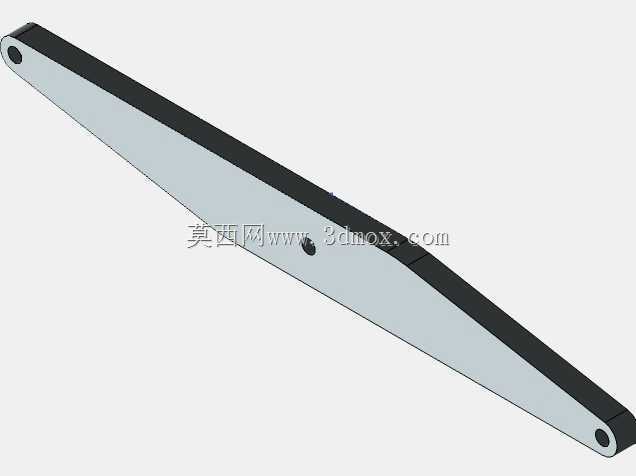

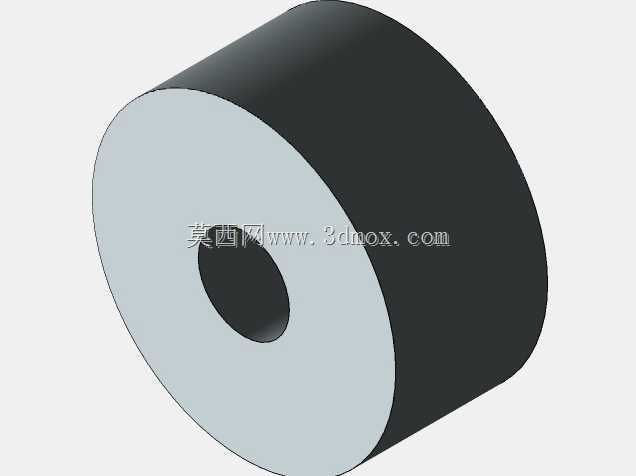

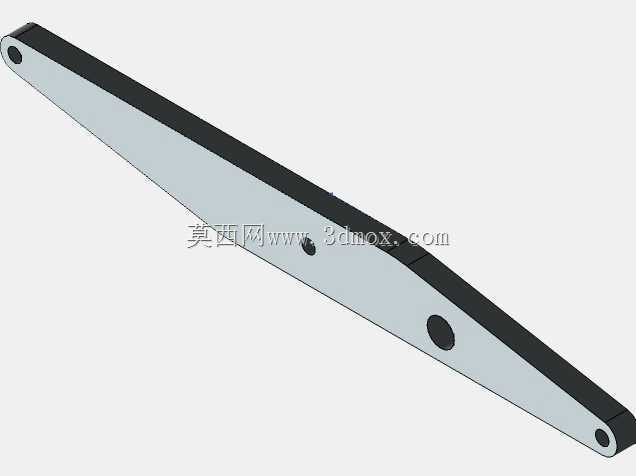

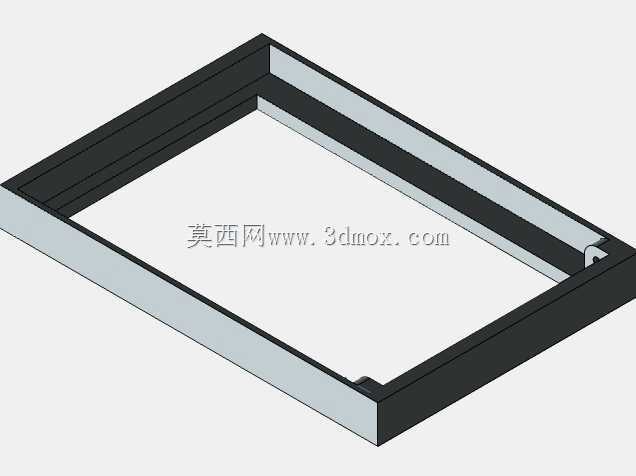

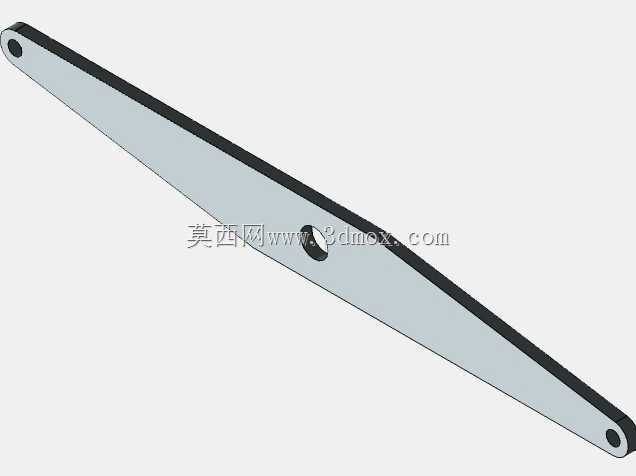

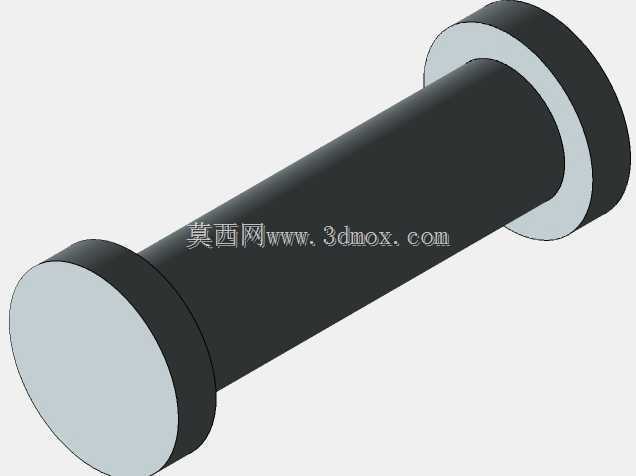

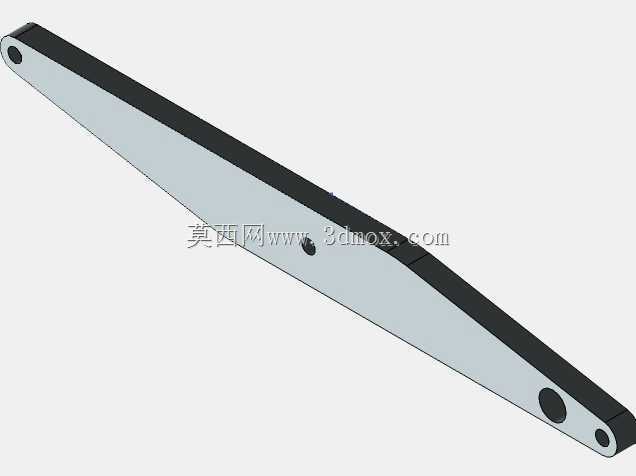

　　结构设计层面，双层剪叉臂全部采用矩形型钢焊接成型，臂架之间的所有铰接点位都配置了同轴销轴与自润滑轴套，保证每一组交叉臂的转动同步性，避免升降过程中出现台面偏摆、卡滞的问题。底部基座为框架式焊接结构，四周伸出的安装边预留地脚螺栓孔，既可以直接放置在硬化地面上通过膨胀螺栓固定，也可以嵌入预先开挖的地坑内，让最低位台面和地面保持平齐，方便液压推车或者工件直接推送上台面，无需额外搭建斜坡过渡。液压驱动回路除了主顶升油缸之外，臂架内侧还配套设置了同步联动杆，两侧剪叉臂通过横向通轴连接，即使载荷在台面上存在一定偏载，也能通过机械联动保证左右两侧臂架的展开角度完全一致，不会出现单侧臂架先行动作导致台面倾斜的风险。

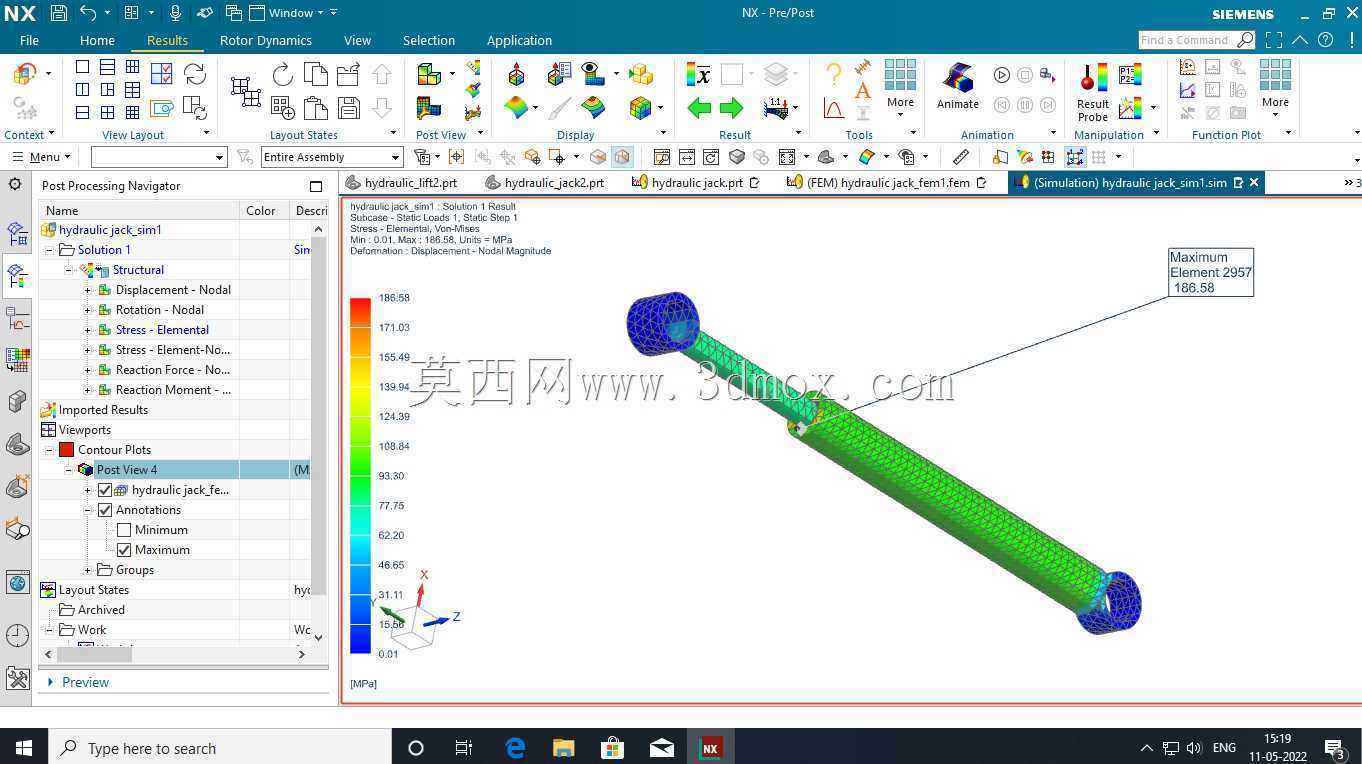

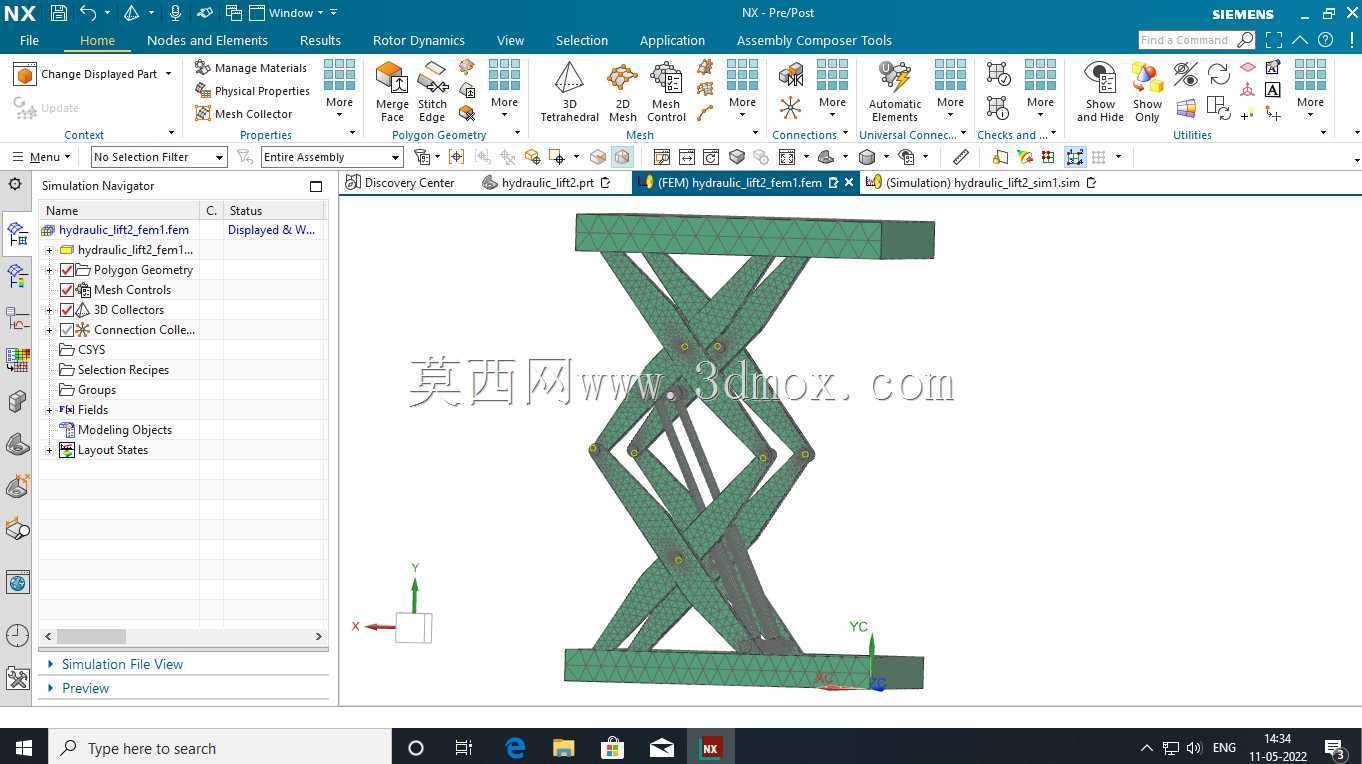

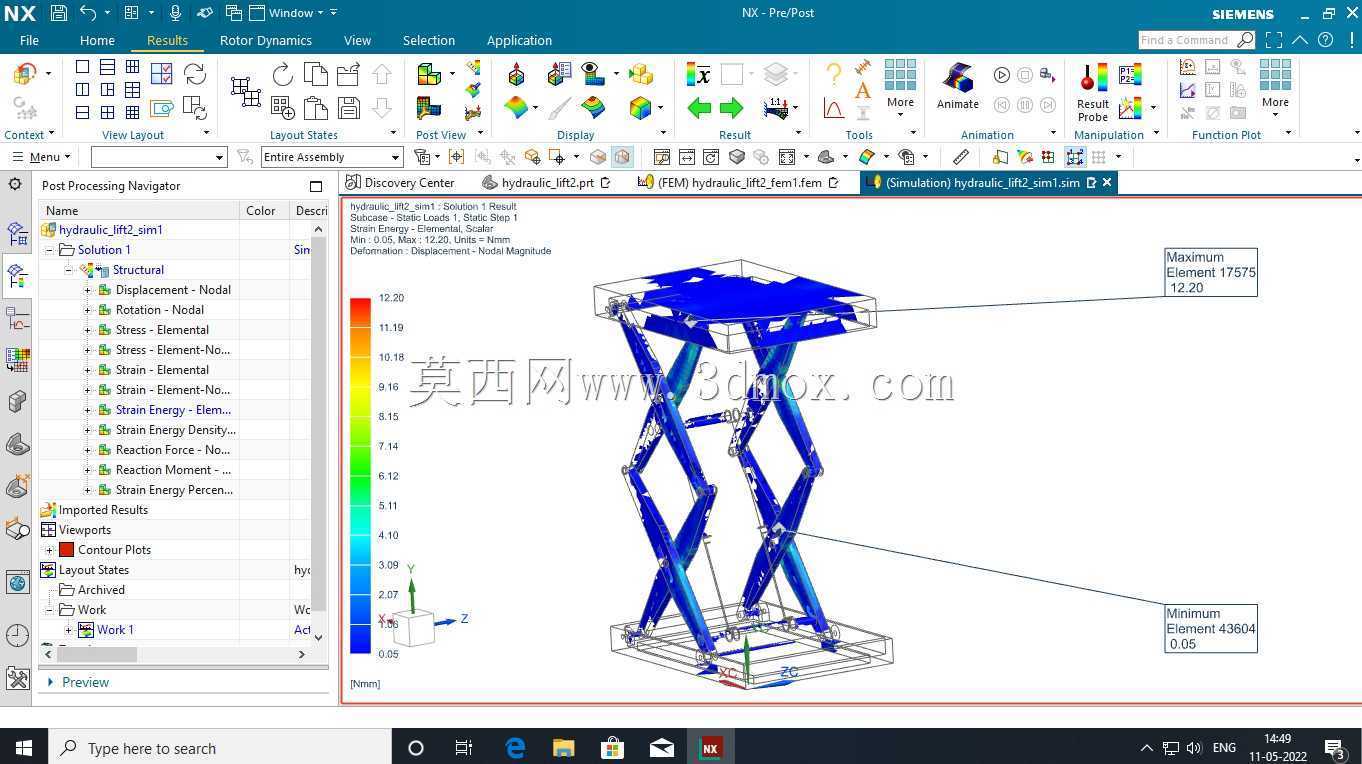

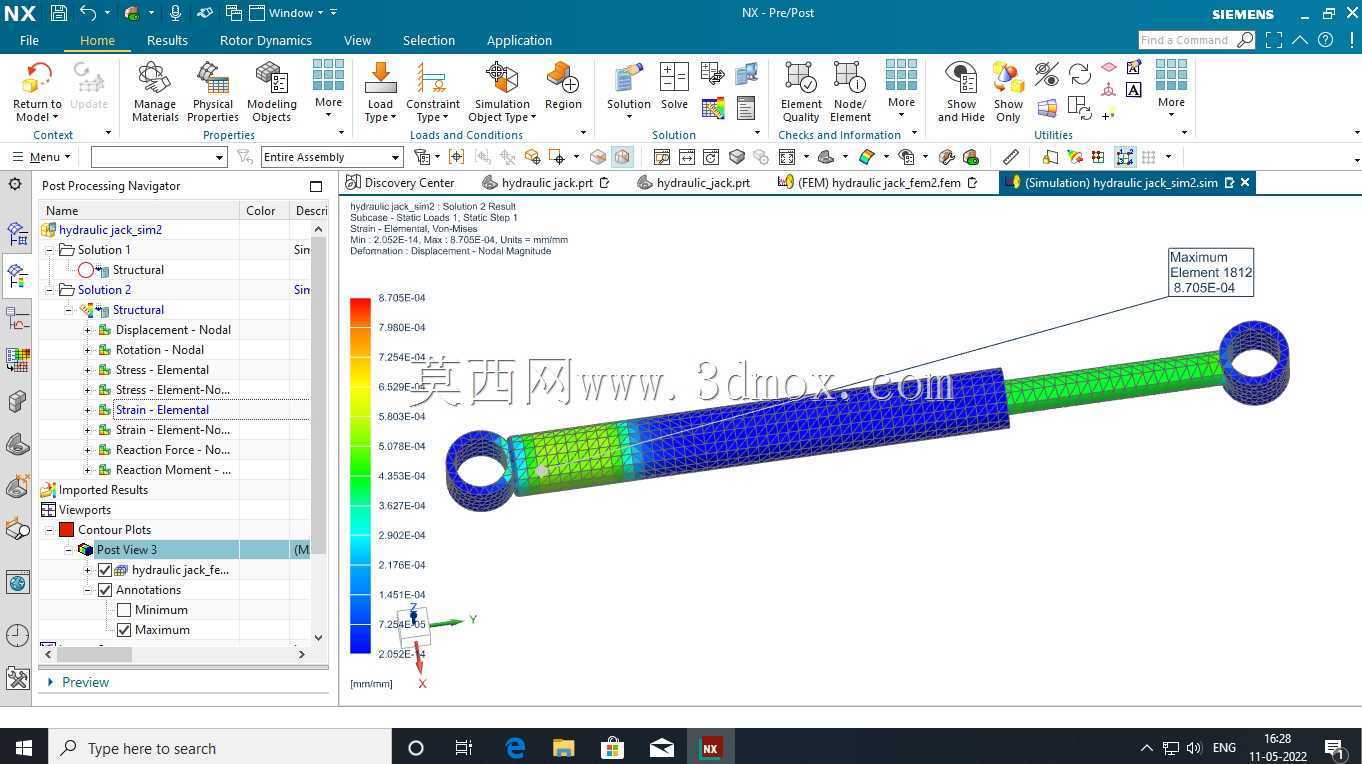

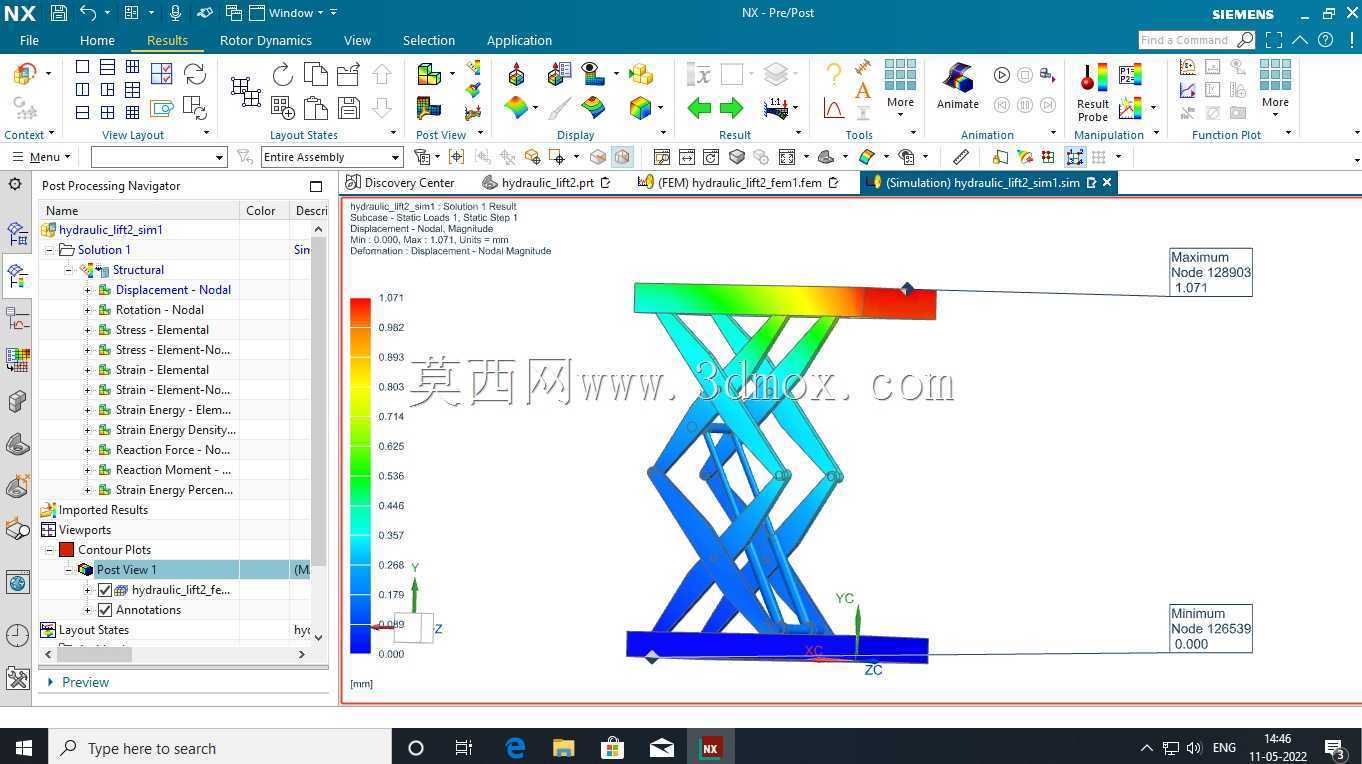

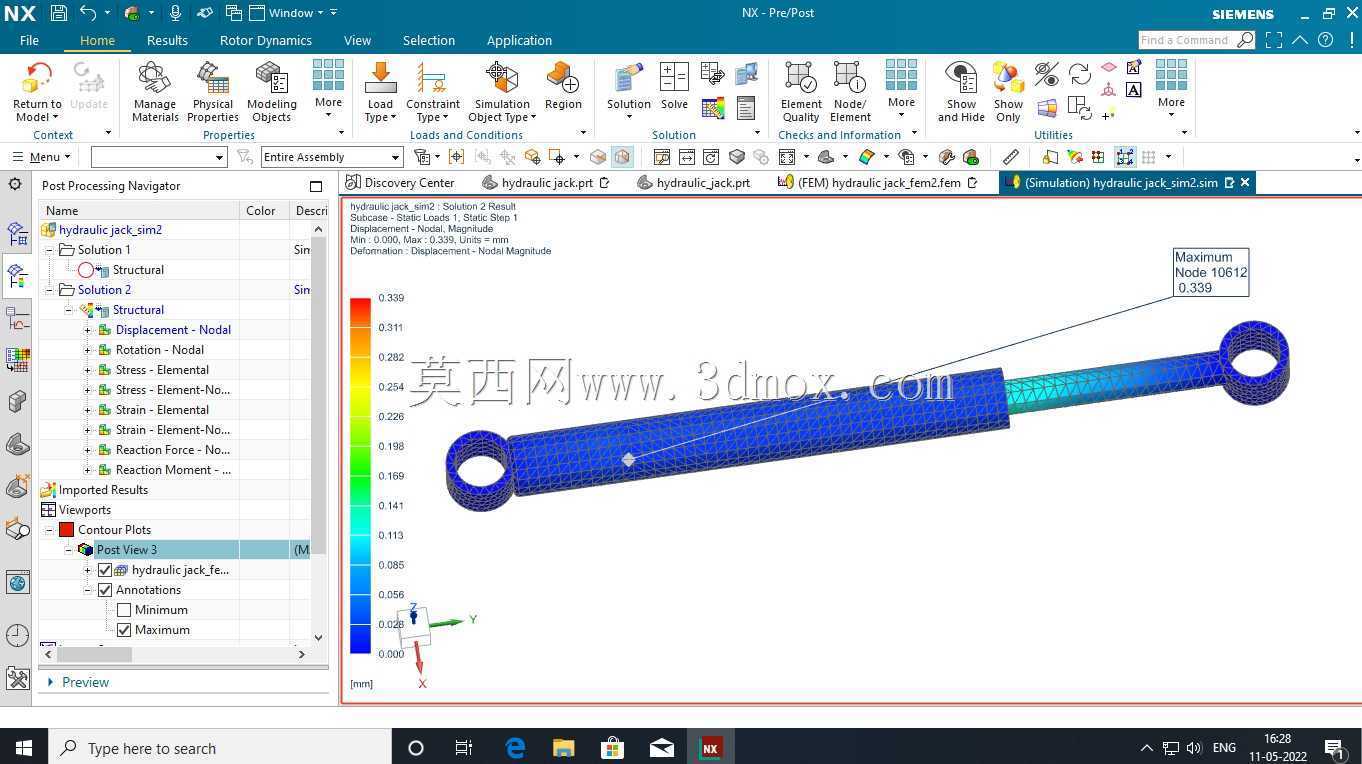

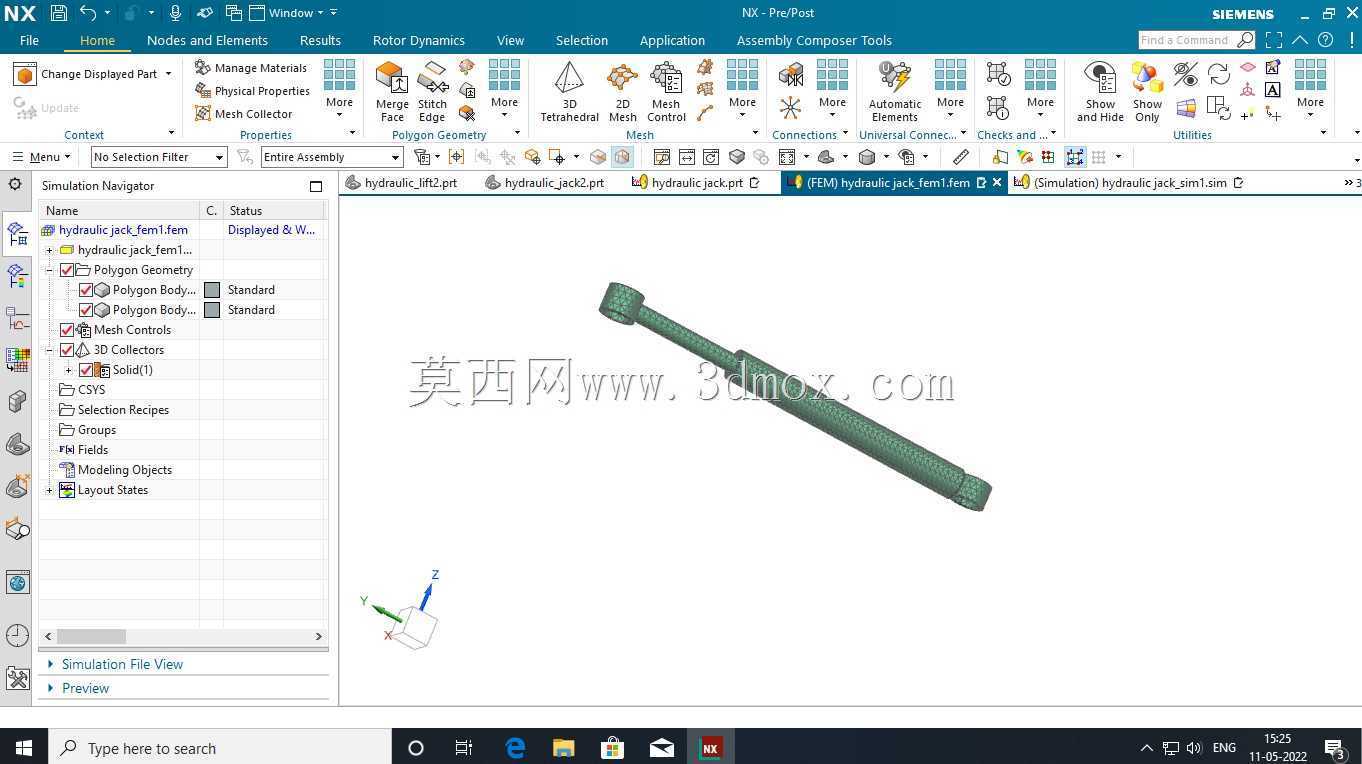

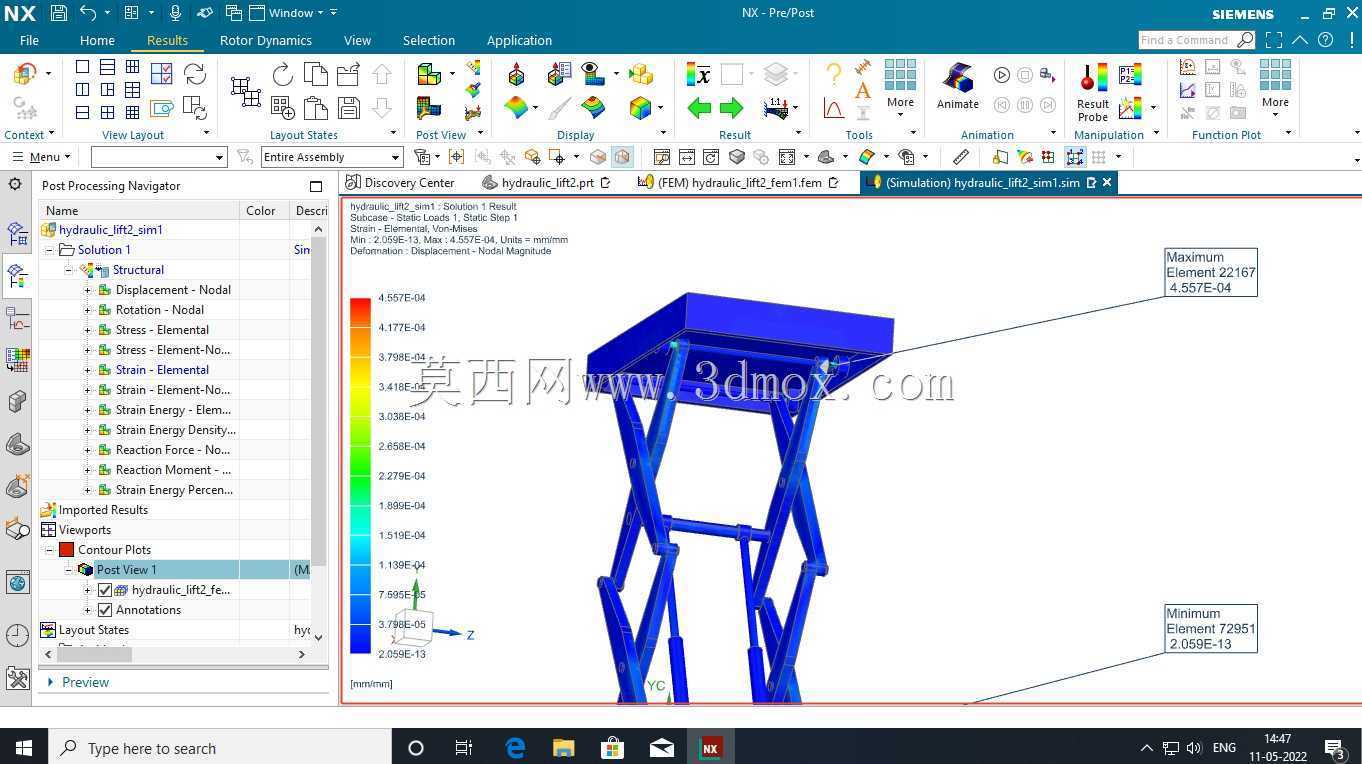

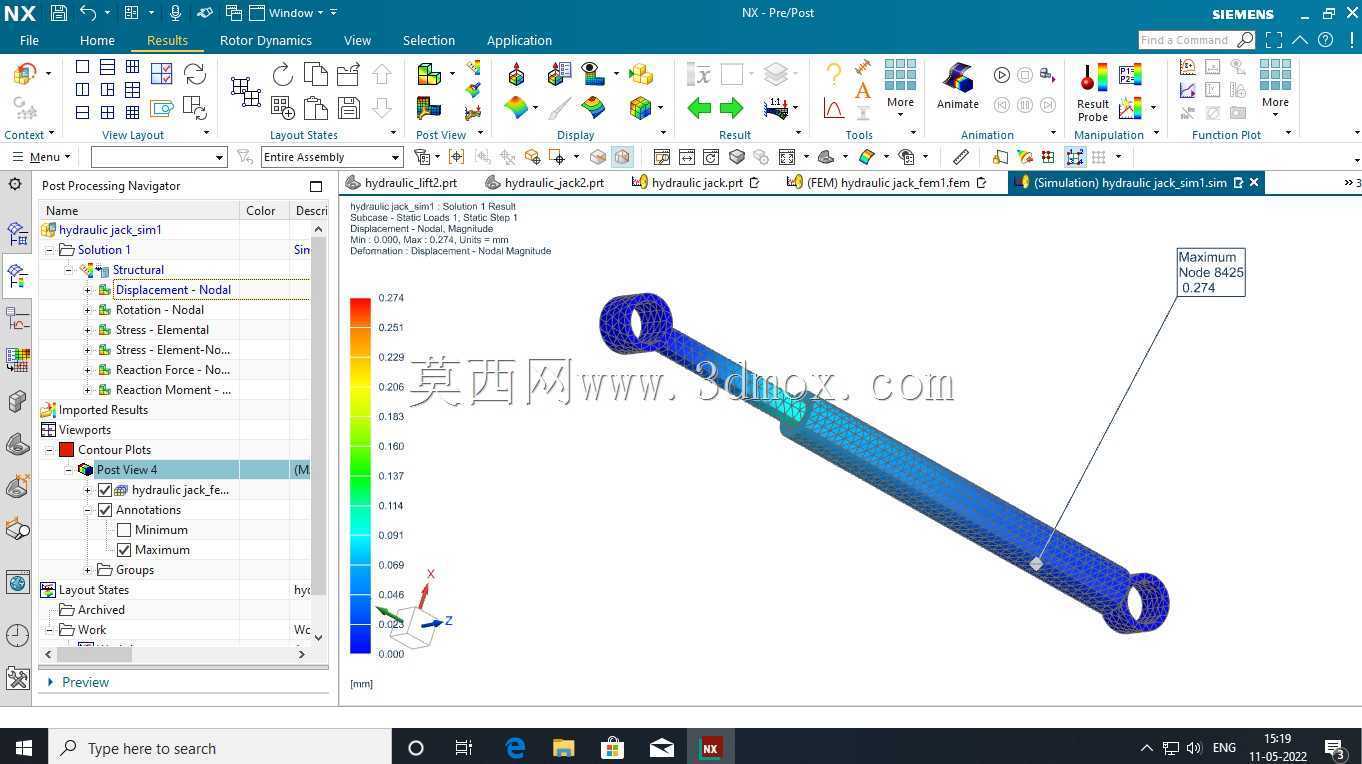

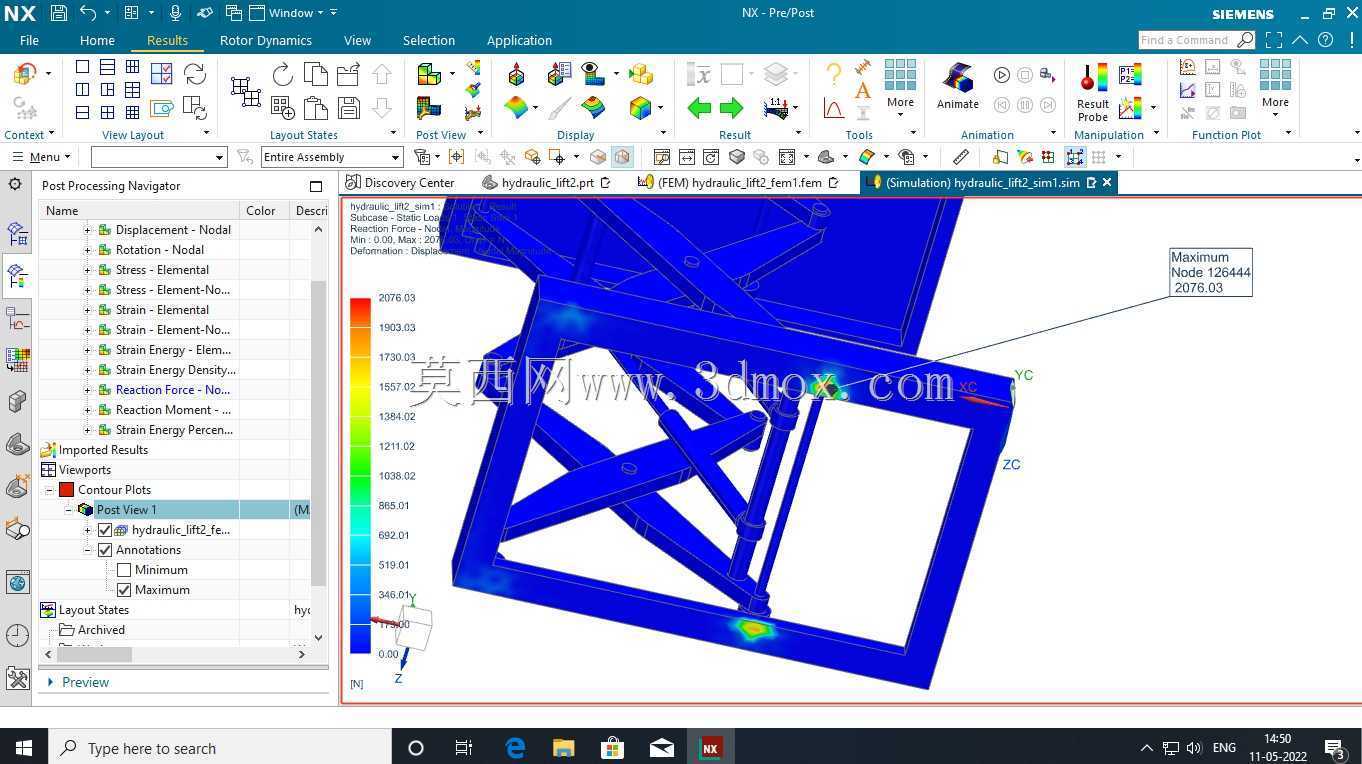

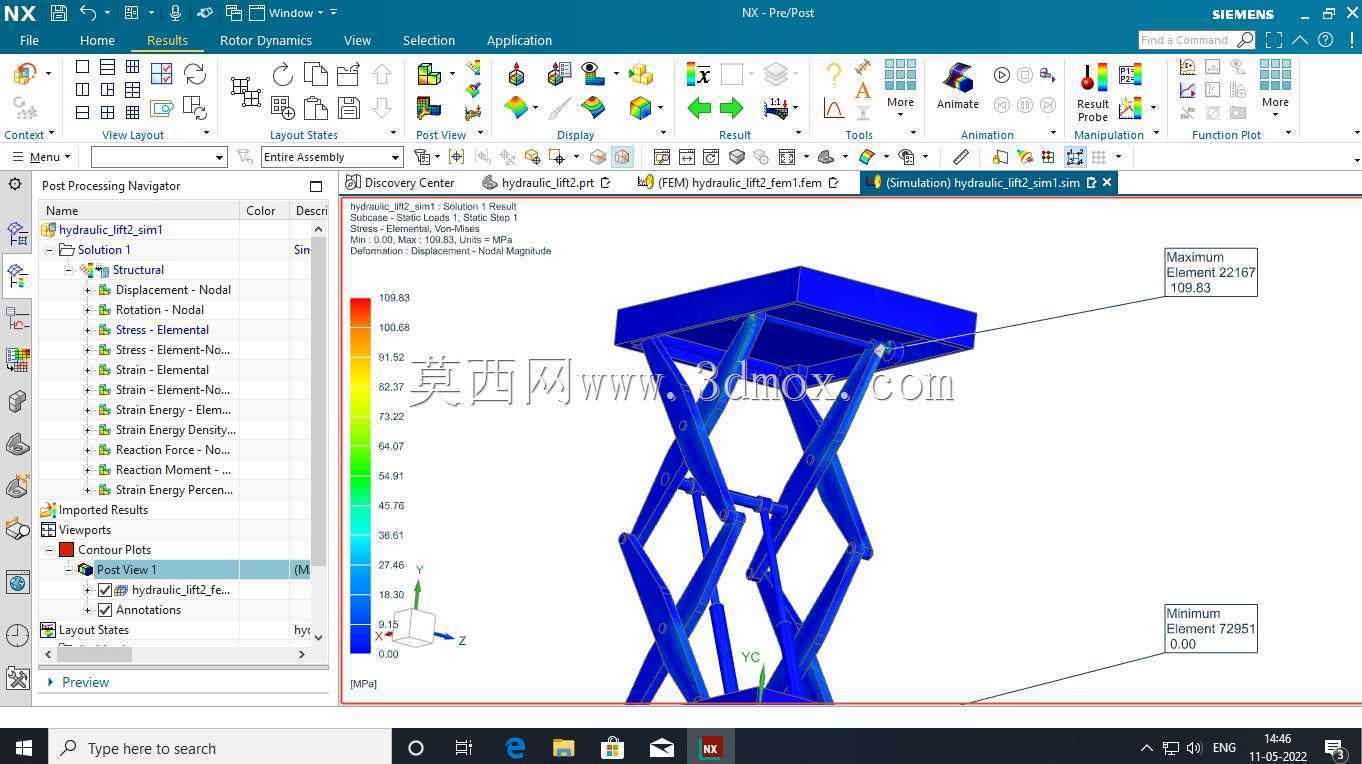

　　从安装边界维度梳理，该升降台完全收拢状态下整体高度较低，底座框架的长宽尺寸略小于顶部台面，台面四周向外伸出少量悬挑距离，用于在低位时遮挡臂架的活动间隙，避免杂物落入剪叉运动区间造成夹伤或者机构卡阻。现场布置时需要在设备周边预留至少不小于臂架展开回转半径的安全距离，升降行程范围内不能布置固定管线、设备立柱等干涉物件；液压动力单元可以就近安装在底座旁的地面位置，也可以外置到相邻的设备隔间内，通过高压油管和油缸连接，降低运行振动对作业台面的影响。结构建模过程中所有铰接点位的配合间隙、臂架的运动包络都做了完整的干涉校验，全程模拟油缸从全缩到全伸的完整动作，确认各层臂架在极限升降位置都不会出现零件碰撞，油缸的铰接点角度在全行程内始终保持合理的推力传递效率，避免起步阶段油缸力臂过小导致顶升负载过大的问题。

　　针对现场使用的安全冗余设计，臂架的最低位和最高位都设置了机械限位块，限制剪叉机构的极限展开角度，即使液压回路出现超压情况，台面也不会超出设计行程发生倾覆；底座和台面之间还预留了防坠齿块的安装位置，可额外加装液压防坠锁，当管路意外失压时能够立刻锁止臂架位置，防止台面自由下滑。整套结构的受力路径非常清晰：台面承载的载荷通过上层剪叉的四个铰接点分流到两组交叉臂架，再经由下层臂架传递到底座框架，最终全部载荷通过地脚螺栓传导到地面基础，没有额外的复杂传动零件，后期维护只需要定期给铰接销轴加注润滑脂、检查油缸密封件的老化情况即可，运维门槛很低，非常适合工业现场长期高频次的举升作业使用。
