剪叉式液压升降作业平台结构设计

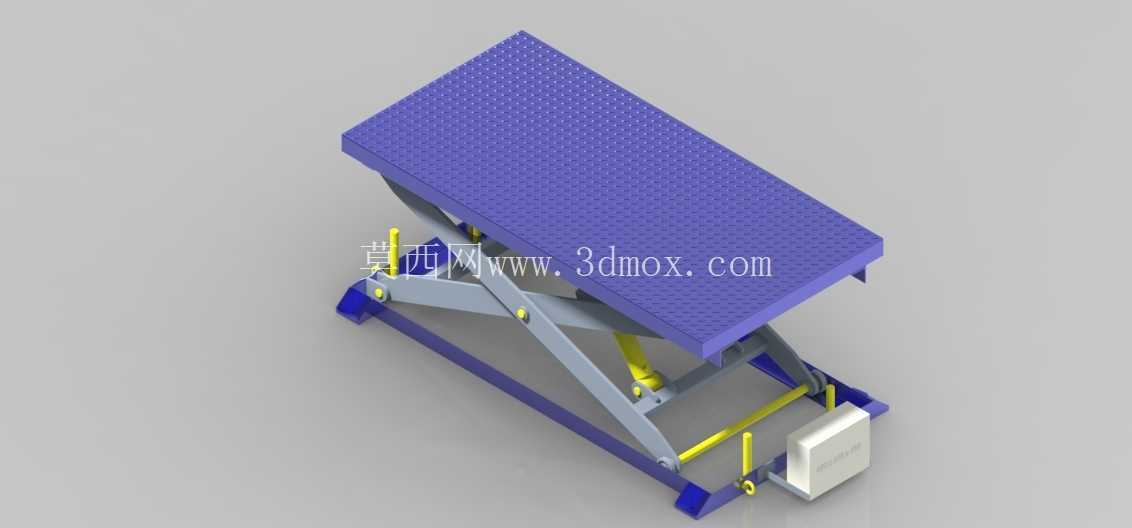

　　在车间物料周转、工位高度适配、轻型设备检修这类场景里，固定剪叉式升降台的出镜率一直不低，这次拆解的这款液压剪叉升降结构，刚好覆盖了0.5吨级以内的常规举升需求，先从安装边界说起，这款设备的底座采用矩形槽钢焊接框架，底部预留了四个M16的膨胀螺栓安装孔，安装时需要保证基础地面的平面度误差不超过2mm/m，避免剪叉臂受力偏载导致铰接点异常磨损，底座整体占地尺寸控制在1200mm×800mm，适配多数车间工位的预留空间，不会占用过多通道面积。台面采用花纹钢板折弯成型，表面的菱形防滑纹是直接辊压在钢板上的，不是后期粘贴的防滑垫，长期承重也不会出现起翘脱落的问题，台面边缘做了15mm的下折弯边，既提升了台面的整体刚性，也能避免放置的工件、工具从边缘滑落，台面的有效作业尺寸是1000mm×600mm，刚好可以容纳一个标准周转箱加单人作业的空间，不会因为台面过大造成空间浪费，也不会因为尺寸太小限制作业范围。核心的剪叉臂采用两组对称的Q355矩形管焊接结构，臂与臂之间的铰接点采用带自润滑衬套的销轴连接，衬套选用铜基石墨材质，日常使用不需要频繁加注润滑脂，也能在-10℃到60℃的车间环境下保持稳定的转动阻尼，不会出现低温卡滞的问题，剪叉臂的铰接点位置做了偏心余量设计，后期如果出现磨损间隙，可以通过调整偏心套的角度补偿间隙，不需要整体更换臂体，降低维护成本。驱动部分采用单作用液压油缸，油缸的下铰接点固定在底座框架的加强筋位置，上铰接点连接在中层剪叉臂的驱动耳板上，

　　油缸的行程匹配剪叉臂的展开角度，最低位时台面距离地面高度为220mm，最高举升高度可以达到850mm，举升过程中剪叉臂的展开角度始终控制在安全范围内，不会出现死点位置导致的油缸受力突变，油缸配套的液压动力单元集成在底座侧方的白色控制箱内，控制箱的防护等级达到IP54，车间内的粉尘、少量切削液飞溅不会影响内部元件的正常运行，控制回路里设置了溢流阀作为过载保护，当负载超过额定承重的1.1倍时，溢流阀自动泄压，避免油缸过载导致密封件损坏或者结构变形。设计的时候特意做了受力仿真验证，在额定均布载荷下，剪叉臂的最大应力出现在中间铰接点位置，数值为187MPa，远低于Q355材料的屈服强度，安全系数达到1.8以上，台面的最大挠度为1.

　　2mm/1000mm，不会因为台面变形影响放置工件的精度，底座的支撑脚位置做了加强筋焊接，避免长期承重出现底座变形。另外在剪叉臂的两侧设置了黄色的安全防护撑杆，当设备需要维护或者长时间停在某一高度时，可以把撑杆卡入对应的定位孔内，防止液压系统意外泄压导致台面下落，保障作业人员的安全，撑杆的表面做了镀锌处理，防锈能力强，不会因为长期闲置出现锈蚀卡滞的问题。这款升降台的应用场景不局限于车间工位举升，也可以配套在自动化生产线里作为不同高度输送线的转接平台，或者用于仓储区域的轻型货物上下架作业，因为整体结构没有外露的传动部件，运行时的噪音控制在65分贝以内，即使在人员密集的装配车间使用，也不会造成过大的噪音干扰。从建模细节来看，

　　所有的铰接孔位置都做了同轴度公差标注，焊接件的焊缝位置都预留了焊接收缩余量，装配时不需要额外修配就能完成整体组装，液压管路的走向都沿着剪叉臂的内侧布置，用管卡固定，不会在升降过程中出现管路被夹、拉扯的问题，控制箱的接线口都做了防水格兰头处理，线路布置整齐，后期排查故障也很方便。对比市面上同类型的升降结构，这款设计没有多余的冗余结构，所有的型材选型都是经过受力计算后确定的，不会为了盲目提升安全系数选用过厚的型材造成成本浪费，也不会因为选型不足导致结构强度不够，整体的重量控制在120kg左右，不需要大型吊装设备，两到三个作业人员就能完成移位和安装，对于需要经常调整工位布局的中小车间来说非常友好。在最低位时，剪叉臂完全收拢在底座和台面之间的空间里，不会有突出的部件，周边人员经过时不会被磕碰，台面的四个角都做了圆弧过渡处理，进一步降低了磕碰受伤的风险。
