卢克天行者光剑手柄高精度复刻结构

　　本次设计的光剑手柄结构，核心面向影视道具复刻、高端收藏级手办配件、cosplay装备定制领域的实际应用需求，区别于市面上常见的简化版3D打印光剑手柄，该结构完全参照公开的道具蓝图尺寸做等比例还原，兼顾静态展示的细节还原度与手持握持的人机工程合理性。从实际使用场景出发，这类高精度手柄结构既可以作为收藏摆件的核心部件，搭配定制发光组件实现剑身点亮效果，也可作为影视同人创作的实体道具，满足近距离拍摄的细节呈现要求，同时适配常规手持操作的受力需求，避免握持时出现硌手、重心偏移的问题。

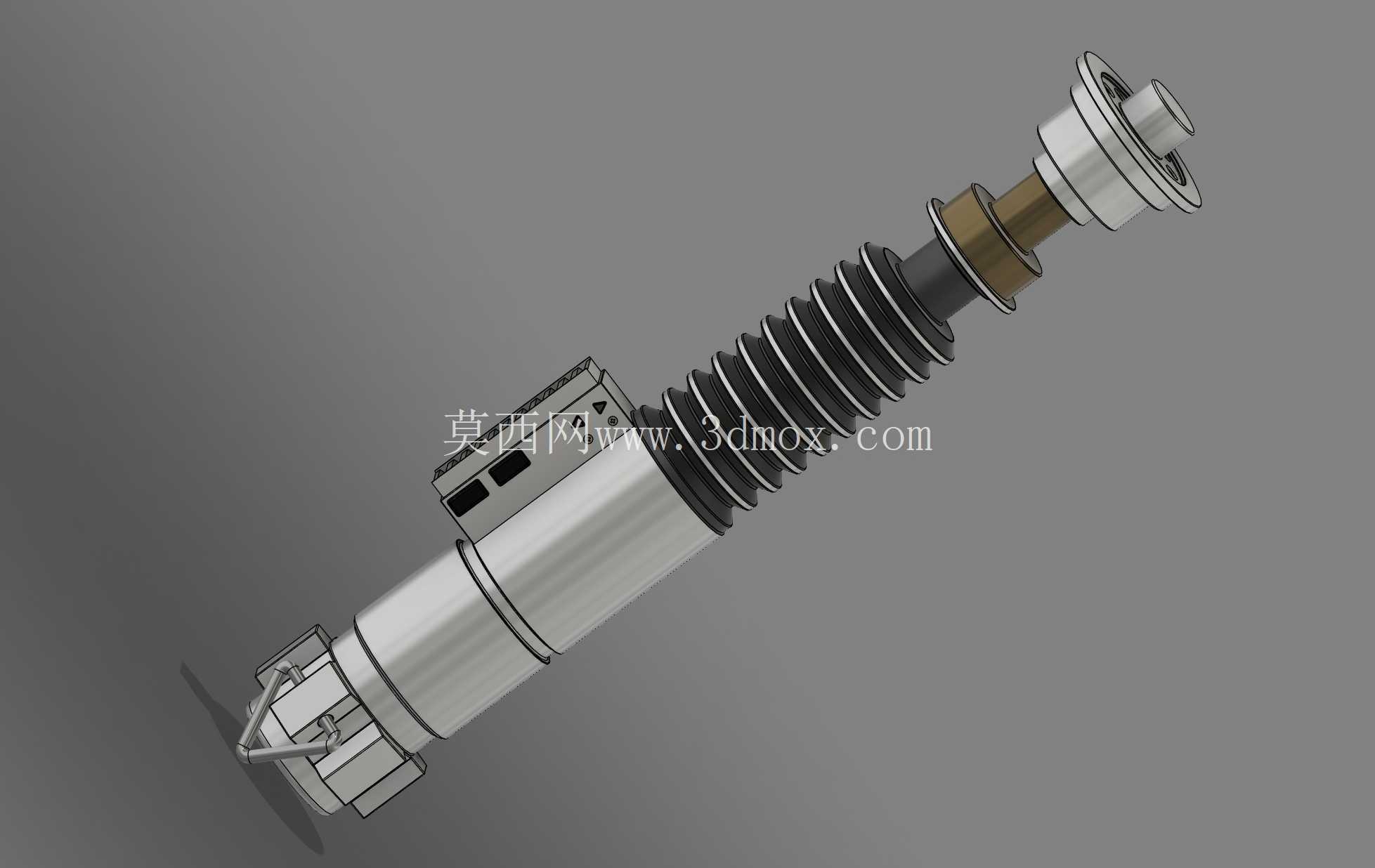

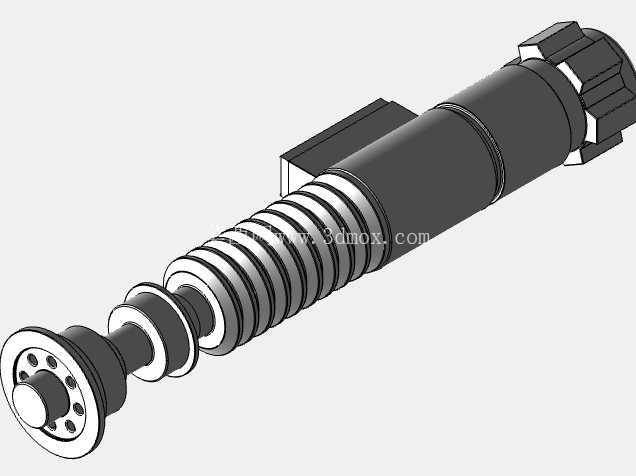

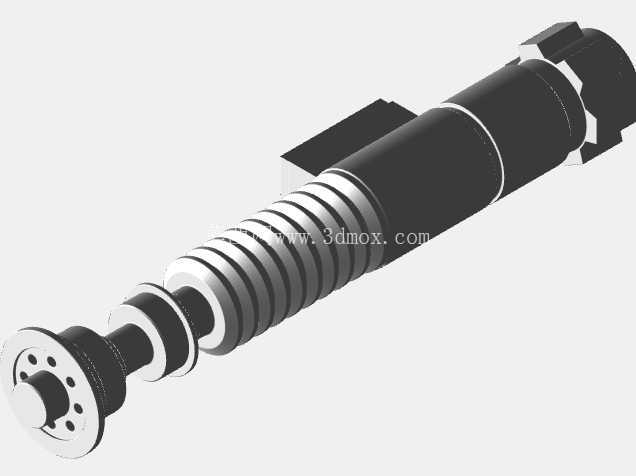

　　设计过程中优先还原了原版道具的分段式结构特征，手柄主体采用三段式筒身布局，靠近尾盖的位置设置多圈等距环形防滑肋条，肋条的截面采用圆弧过渡设计，既还原了原版道具的视觉特征，也能在手持时增加摩擦力，即使佩戴手套操作也不会出现打滑问题。筒身中段设置了突出的控制模块安装位，该位置预留了标准的按键安装槽与内部走线空间，可直接适配市面上通用的轻触开关与LED驱动电路板，不需要二次打磨修配。靠近剑身连接端的位置设计了阶梯式定位轴肩，搭配内嵌的金属锁紧衬套，可兼容常规直径的亚克力剑身安装，安装后同轴度误差控制在0.1mm以内，不会出现剑身晃动、偏斜的问题。

　　从结构设计思路来看，整个手柄的所有外露特征都做了工艺可行性优化，筒身主体的圆柱面可直接采用常规车削工艺加工，表面的防滑肋条可通过车削一次成型，不需要后续二次蚀刻或粘接附加零件；控制模块位置的矩形开槽与侧边的三角形挂扣结构，可通过三轴铣削加工完成，所有棱角位置都做了R0.2的倒角处理，既避免加工后出现锐边割手的问题，也还原了原版道具使用磨损后的圆润质感。尾盖部分采用滚花防滑设计，与筒身采用螺纹连接，螺纹规格选用标准M30×1.5细牙螺纹，连接后配合端面密封圈可实现基础的防尘效果，内部预留的电池仓空间可容纳常规18650锂电池组，不需要额外改造电池固定结构。

　　外形尺寸方面，整个手柄总长度控制在280mm，最大外径为45mm，握持段的直径为38mm，完全贴合成年男性的手掌握持尺寸，单手握持时手指可完全环绕防滑肋条区域，重心位置距离尾盖120mm，安装常规长度的亚克力剑身之后整体重心落在手柄范围内，长时间手持不会出现手腕负重过大的问题。安装边界上，剑身连接端的内孔直径为25mm，深度为30mm，侧壁预留了M3的紧定螺丝孔位，安装剑身时只需要将剑身插入定位孔后拧紧紧定螺丝即可完成固定，不需要额外粘接；尾盖与筒身连接后，尾盖突出筒身端面的厚度为8mm，尾盖端面做了内凹的圆弧处理，放置在平面上时不会出现端面刮花的问题。

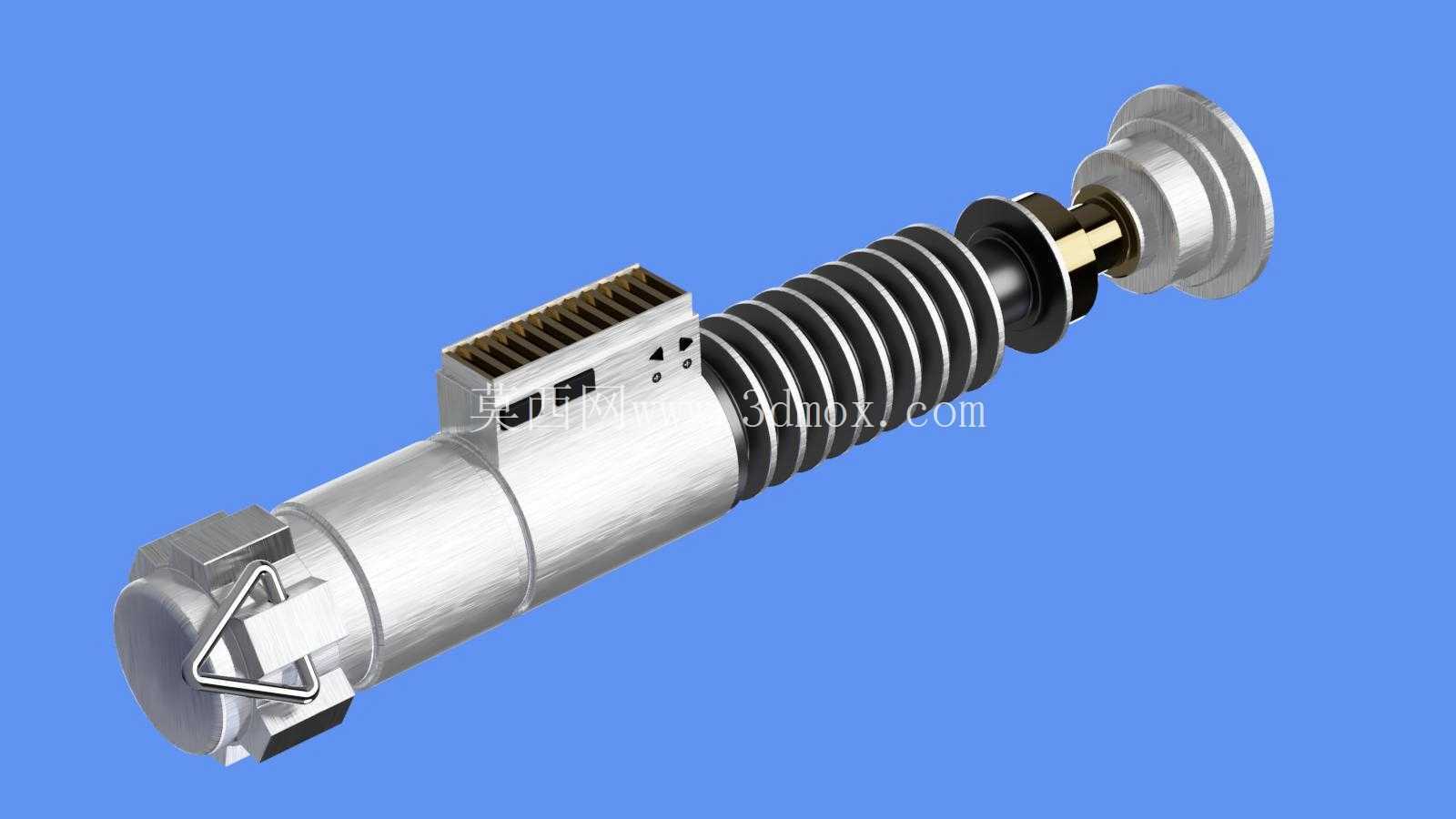

　　细节结构上，筒身表面的三角形挂扣结构采用一体化设计，挂扣的突出高度为5mm，挂扣内孔尺寸为12mm×8mm，可直接穿入常规宽度的挂绳，挂扣与筒身的连接位置做了加强筋过渡，可承受50N的吊挂拉力不会出现断裂问题。控制模块区域的散热格栅采用等距薄片结构，薄片厚度为1mm，间距为2mm，既还原了原版道具的视觉细节，也可为内部安装的驱动电路板提供辅助散热通道，长时间点亮剑身时不会出现内部积热问题。所有零件的配合公差都按照IT7级精度设计，加工后可直接完成装配，不需要额外修配，相邻零件的配合间隙控制在0.05mm以内，装配后不会出现明显的拼接缝隙，满足高端收藏道具的外观要求。
