千兆PoE屏蔽转接模块结构设计

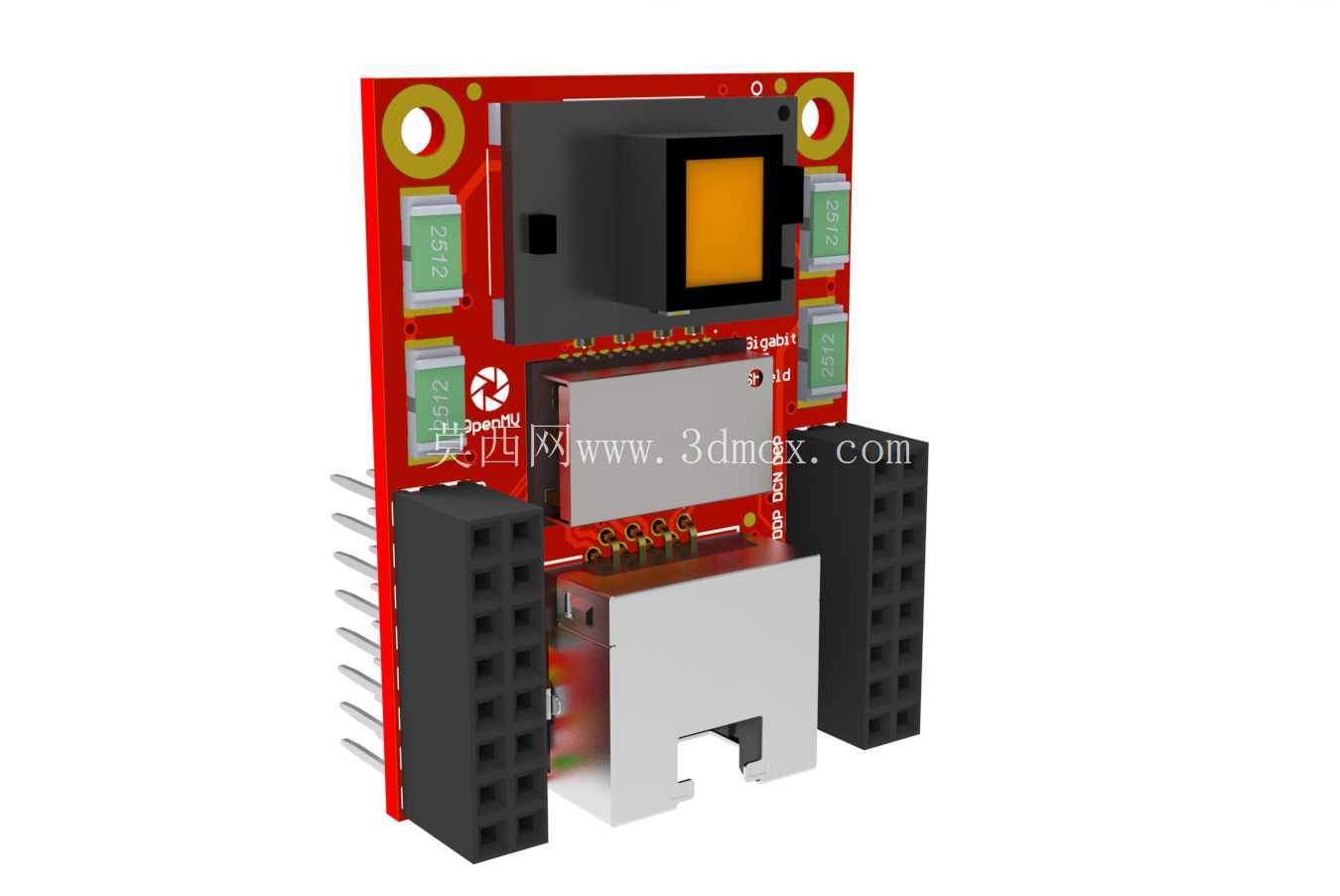

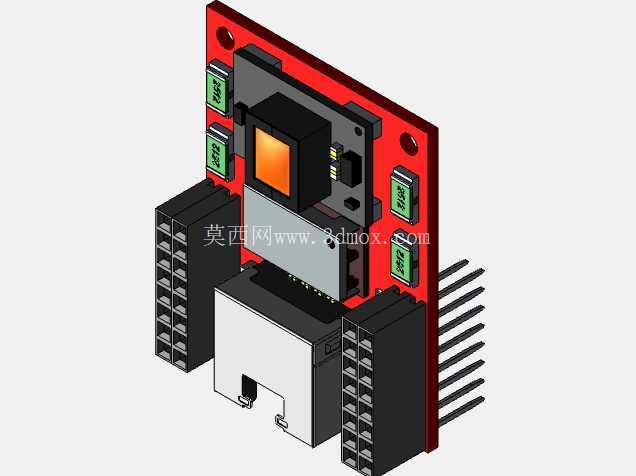

　　在机器视觉检测、工业现场图像采集的部署场景中，OpenMV Cam这类小型智能相机常面临供电与数据传输布线繁琐的问题，传统部署需要单独布设电源线与网线，不仅增加现场布线复杂度，多线缆并行还容易引入电磁干扰，影响图像传输稳定性与设备供电可靠性，千兆PoE屏蔽转接结构正是针对这一工程痛点设计的硬件适配组件。从结构设计逻辑来看，该模块采用层叠式堆叠安装架构，核心PCB基板采用红色阻焊工艺，基板四角预留金属化安装孔位，安装孔位周边做露铜处理，可通过铜柱或螺丝直接与OpenMV Cam的对应安装孔对位锁附，安装对位公差控制在0.1mm以内，保证对接时排针与板对板连接器的精准啮合，避免插针偏斜导致的接触不良问题。基板两侧设置立式排母接口，

　　排母高度经过精确核算，刚好匹配OpenMV Cam的排针伸出长度，对接后两块电路板之间预留3mm的散热间隙，既避免板间元器件干涉，也能形成自然通风风道，带走PoE供电芯片工作时产生的热量，保证长时间满负载运行时的温度稳定性。模块的屏蔽结构采用分体式金属屏蔽罩设计，核心供电转换区域覆盖洋红色金属屏蔽罩，以太网接口区域覆盖银灰色金属屏蔽罩，两个屏蔽罩均通过焊盘与PCB基板的接地层可靠连接，可有效阻隔工业现场变频器、伺服电机等设备产生的高频电磁干扰，避免干扰信号串入千兆以太网差分线对，保证1000Mbps传输速率下的数据包丢包率控制在工业级要求范围内，同时也能降低模块自身供电电路的电磁辐射对外界敏感设备的影响。

　　以太网接口采用下沉式安装设计，接口端面与模块端部齐平，接口周边做定位凸台结构，可与设备外壳的网口开孔精准配合，保证水晶头插拔时的受力均匀，避免长期插拔导致接口焊盘脱落。从安装边界来看，模块整体宽度与OpenMV Cam保持一致，长度方向仅在网口端伸出12mm，不会额外占用过多安装空间，可适配大部分现有OpenMV Cam的外壳安装尺寸，无需对原有外壳做大规模修改即可完成升级适配。模块上的供电状态指示灯采用内嵌式设计，灯罩与屏蔽罩表面齐平，既可以直观显示供电与网络连接状态，也不会因为突出结构影响安装兼容性。在电路布局层面，千兆以太网差分线对做等长处理，线长差控制在5mil以内，差分阻抗严格控制在100Ω，保证高速信号传输的完整性，

　　PoE供电电路的功率回路与信号回路做分区布局，避免功率回路的开关噪声串入信号链路。散热结构上，除了预留板间散热间隙，核心供电芯片位置对应屏蔽罩开设散热微孔，可将芯片工作产生的热量快速传导到屏蔽罩表面散出，在25℃环境温度下满负载运行时，芯片表面温度不超过60℃，满足工业现场宽温运行要求。该转接模块可直接将OpenMV Cam的原有供电与数据接口转换为标准千兆PoE以太网接口，实现单根网线同时完成数据传输与设备供电，大幅简化现场布线工作量，屏蔽结构的设计也让整套视觉采集装置可在强电磁干扰的工业车间环境下稳定运行，适合自动化产线视觉检测、设备状态图像监控、户外智能图像采集等多种应用场景，结构设计充分考虑了安装兼容性、散热性能、电磁屏蔽效果与长期使用的可靠性，所有安装孔位、接口位置、结构间隙都经过实际装配验证，可直接用于硬件产品的结构开发参考。
