小型四合一无刷电调集成控制板结构

　　这款四合一电调的结构设计完全围绕小型穿越机、微型格斗机器人的紧凑装机需求展开，核心目标是在极小的安装空间内整合四路独立的无刷电机驱动能力，解决传统分立式电调布线杂乱、占用堆叠空间大的痛点。从实际装机场景来看，这类20x20mm安装孔距的电调，主要适配2.5寸及以下轴距的微型穿越机、150g级以内的桌面格斗机器人，这类设备的内部堆叠空间极其有限，飞控、图传、摄像头、接收机都需要在狭窄的机架舱内完成排布，任何多余的结构凸起、冗余的安装位都会直接影响整机的重心分布与布线效率。

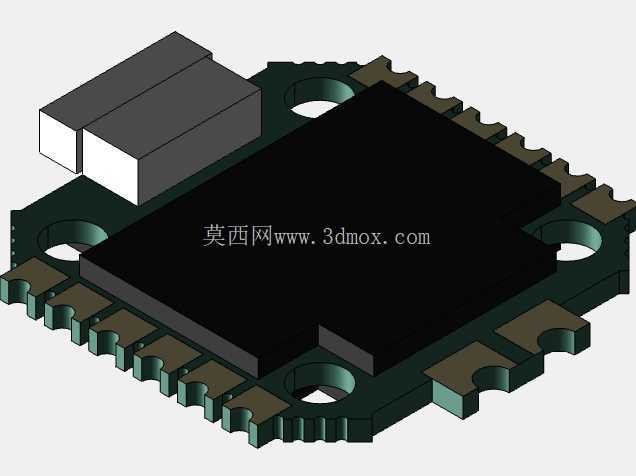

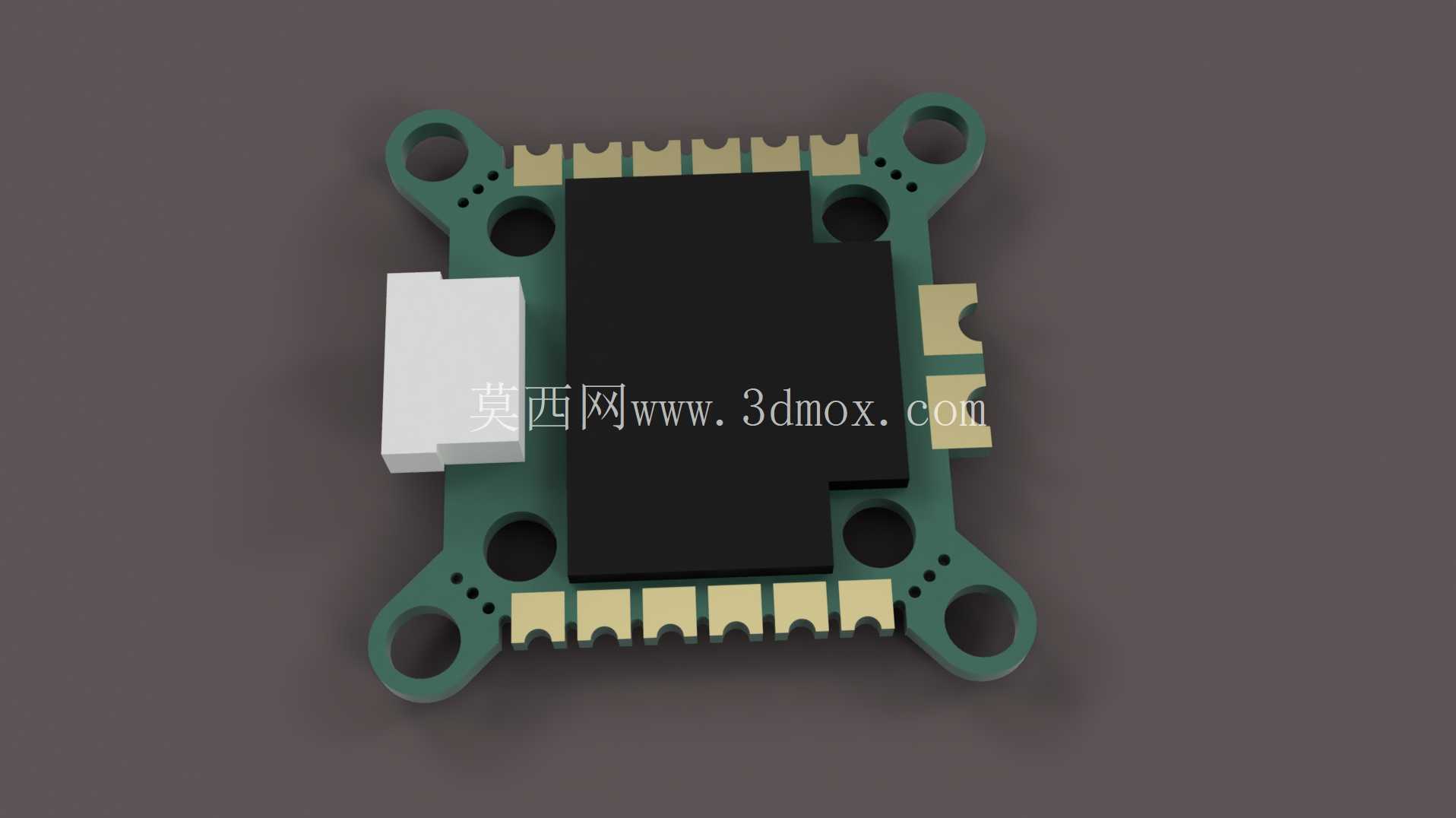

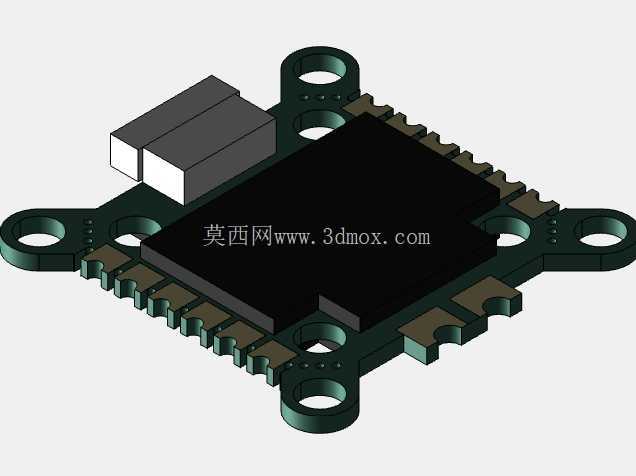

　　设计过程中首先锁定的是安装边界：主体PCB采用四角延伸的安装耳结构，安装孔中心距严格控制在20mm标准规格，适配市面上绝大多数20x20安装孔位的微型飞控堆叠需求，同时预留的30.5mm可拆卸孔距适配位，是针对部分老款机架、格斗机器人装甲安装位做的兼容设计，不需要额外制作转接板就能直接固定，减少装机时的辅件使用。PCB四角的安装孔做了金属化包边处理，避免螺丝锁紧时造成PCB基材开裂，同时安装耳的圆弧过渡做了应力释放设计，在装机受到冲击时不会从安装孔位置出现PCB断裂的问题。

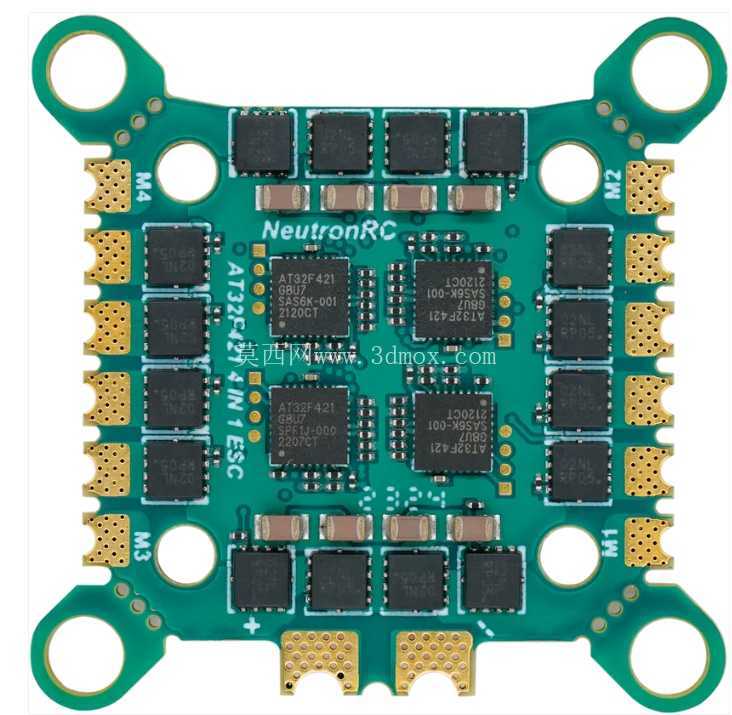

　　从功能布局来看，四路功率管均匀分布在PCB的上下两侧，每一路驱动对应的MOS管都紧邻对应的电机焊盘排布，尽可能缩短大电流走线的长度，减少大电流工况下的线路损耗与电磁干扰，中间区域集中排布主控芯片、电源滤波电容与信号处理电路，电源输入焊盘设置在PCB的下侧居中位置，正好对应飞控堆叠时的电源输出位，电源线可以直接垂直焊接，不需要弯折走线，信号输入焊盘采用标准的排针间距，支持与主流飞控的直插连接，减少飞线带来的信号干扰问题。PCB表面的丝印清晰标注了每一路电机的输出序号M1-M4，对应四轴飞行器的四个电机安装位，装机时不需要反复核对定义就能完成焊接，降低接错线的概率。

　　功率器件的排布充分考虑了散热需求，所有MOS管都布置在PCB的边缘区域，飞行时的迎面气流可以直接吹过器件表面，带走持续大电流输出产生的热量，不需要额外加装散热片就能满足45A持续电流的散热需求，在格斗机器人的应用场景中，这种贴板式的功率器件布局也能避免碰撞时散热片脱落造成的短路问题，提升设备的抗冲击能力。主控区域采用四颗独立的驱动芯片搭配AM32固件的硬件方案，每一路电机的驱动都有独立的信号处理回路，单路出现故障时不会影响其他三路的正常工作，相比单芯片整合四路驱动的方案，维修性更好，单路功率管损坏后可以直接更换对应位置的器件，不需要整体报废整块电调。

　　焊盘设计上，电机焊盘采用半孔沉金工艺，焊盘边缘延伸到PCB侧边，焊接电机线时可以从侧面进线，焊锡能够充分包裹线芯，大电流工况下不会出现虚焊脱落的问题，电源焊盘做了加宽处理，能够承载总电流超过100A的瞬时峰值输出，满足电机满油门启动、撞击堵转时的瞬时大电流需求。PCB的整体厚度控制在1.6mm，兼顾结构强度与轻量化需求，整板重量控制在5g以内，不会给微型飞行器带来额外的负重负担，对于对重量极其敏感的微型竞速无人机来说，每一克的重量降低都能直接提升机动性与续航时间。

　　在结构兼容性设计上，板载的电容全部采用低高度的贴片封装，最高器件的凸起高度不超过3mm，堆叠飞控时不会和飞控底部的器件产生干涉，两层板之间的堆叠间隙可以控制在5mm以内，进一步压缩整机的堆叠高度，适配更薄的机架设计。PCB边缘做了圆角处理，没有尖锐的毛刺，装机时不会划伤线材或者绝缘层，降低短路风险。针对库存与停产版本的适配需求，整个模型的外部尺寸完全按照实物卡尺测绘完成，所有外部轮廓、焊盘位置、安装孔位都和实物保持一致，在做机架设计、设备舱结构校核时，可以直接导入模型做干涉检查，不需要反复打样验证安装尺寸，能够大幅缩短小型无人机、格斗机器人的结构开发周期。
