1.5吨定柱式悬臂起重设备结构设计

　　这款1.5吨额定载荷的定柱式悬臂吊，主要面向中小型机械加工车间、仓储分拣区、设备装配工位的近距离物料转运场景，可覆盖以立柱为圆心的扇形作业区域，解决单工位内重型工件、工装夹具、加工毛坯的短距离吊装移位需求，替代传统人工搬运或大跨度行车的低效作业模式，尤其适合工位固定、吊装半径不大、作业频次中等的生产场景，比如机加工工位的工件上下料、装配线的部件对位、仓储区的重型货件码放，能有效降低一线操作人员的劳动强度，减少吊装等待时间，提升单工位的作业流转效率。

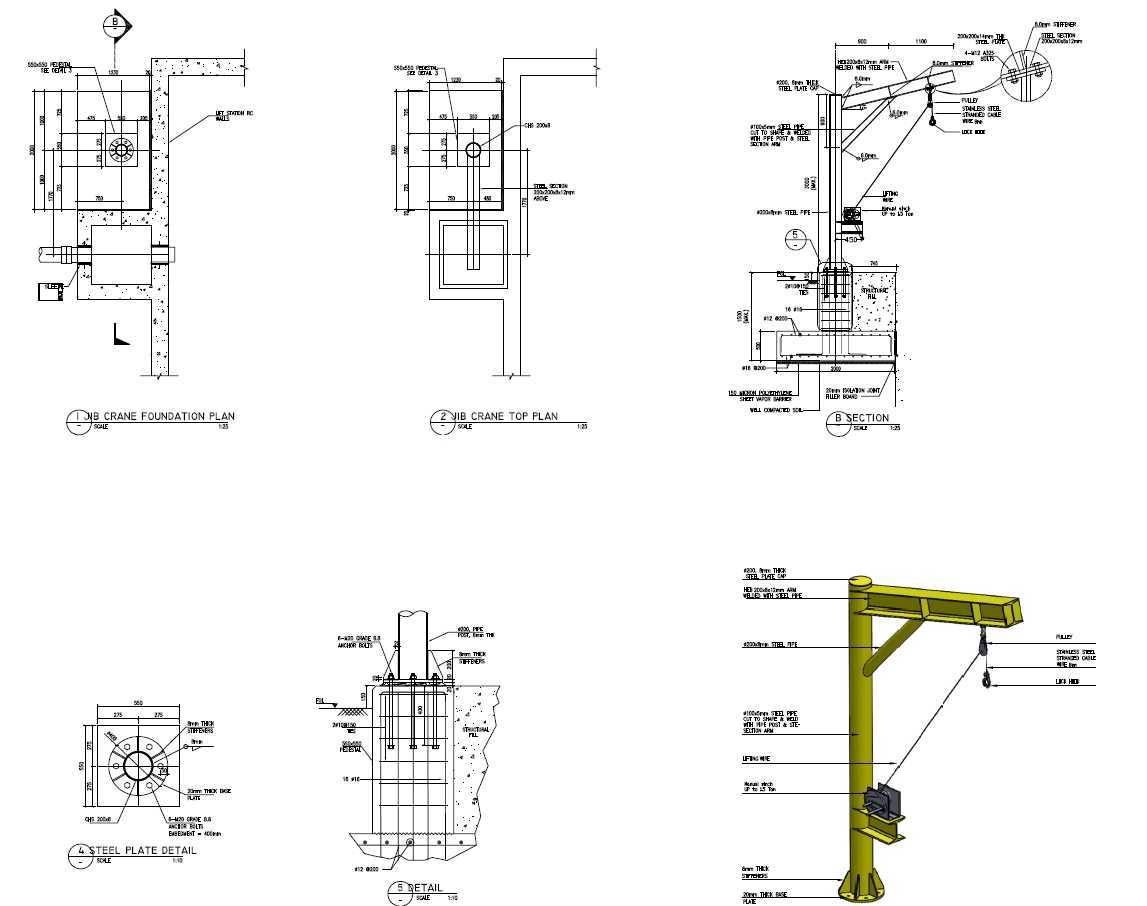

　　从结构设计逻辑来看，整套设备采用底部预埋固定的立柱作为核心承载构件，立柱下端通过地脚螺栓与混凝土基础刚性连接，基础部分的配筋、预埋深度、混凝土强度等级均匹配1.5吨额定载荷下的倾覆力矩、竖向载荷与动载冲击要求，安装时需保证立柱的垂直度偏差控制在千分之一以内，避免悬臂回转过程中出现卡滞或附加侧向载荷。悬臂部分采用变截面箱型梁结构，从根部到端部截面高度逐步递减，在保证根部抗弯强度满足满载起吊要求的前提下，尽可能降低悬臂自重，减少立柱承受的偏心弯矩，悬臂根部通过回转支承与立柱顶端连接，可实现360度全范围手动回转，回转阻尼经过匹配设计，空载或轻载状态下可轻松推动悬臂转动，满载状态下也不会出现溜转、定位偏移的问题。

　　起升机构采用电动葫芦作为核心执行部件，葫芦沿悬臂下翼缘的工字钢轨道行走，行走轮的轮距、轮压均经过校核，避免满载行走时出现啃轨、脱轨风险，电动葫芦的起升高度可根据现场安装空间调整，常规配置下有效起升高度覆盖3米到5米区间，可满足多数车间层高下的吊装需求。悬臂端部设置了行程限位块，避免葫芦行走到悬臂端部时脱轨，同时在回转支承位置设置了机械止挡，可根据实际作业范围限制悬臂的回转角度，避免吊装过程中碰撞周边设备或建筑结构。

　　从安装边界条件来看，设备安装前需确认现场地面的混凝土基础厚度不低于300mm，混凝土强度不低于C30，预埋地脚螺栓的规格、埋深需匹配设计要求，安装位置需避开厂房立柱、管线、高压线缆等障碍物，保证悬臂回转范围内无干涉物，悬臂下沿距离地面的最小安全高度不低于2.5米，避免吊装过程中剐蹭地面人员或设备。整套设备的受力路径清晰，吊装载荷通过电动葫芦传递到悬臂梁，再通过回转支承传递到立柱，最终全部载荷通过底部基础传递到地面，每个连接节点的螺栓规格、预紧力矩都有明确要求，安装完成后需进行空载、额定载荷、1.25倍动载测试，确认各机构运行顺畅、无异常形变、制动可靠后方可投入使用。

　　在细节设计上，悬臂梁的上翼缘设置了走线槽，电动葫芦的供电电缆沿走线槽布置，避免电缆垂落剐蹭吊装工件，同时在悬臂根部设置了接地装置，将设备整体与车间接地网连接，避免电气故障带来的安全隐患。立柱下部设置了检修口，方便后期对回转支承、内部走线进行维护保养，所有钢结构表面均做除锈喷塑处理，可适应车间内多粉尘、少量切削液飞溅的作业环境，延长设备的整体使用寿命。不同于大跨度桥式起重机需要铺设全程轨道，这款悬臂吊仅需单基础安装，施工周期短，对厂房结构无额外载荷要求，只要地面基础满足承载要求即可快速部署，非常适合老车间改造、新增工位的吊装需求补充，不需要对原有厂房结构进行改动，部署灵活性远高于传统大型起重设备。
