15吨双梁桥式起重设备实体结构设计

　　在重型机械加工车间、冶金产线库区、大型装备组装厂房这类跨度大、吊装载荷重的作业场景里，双梁桥式起重机是承担跨区间物料转运、重型工件上下料、设备部件移位吊装的核心装备，相比单梁起重设备，其承载冗余更高、作业稳定性更强，能够覆盖10吨到50吨级的常规重型吊装需求，本次呈现的15吨级双梁桥式起重机结构，完全围绕实体工程落地的需求完成全结构建模，没有冗余的装饰性结构，所有部件的尺寸边界都匹配常规工业厂房的安装预留条件。

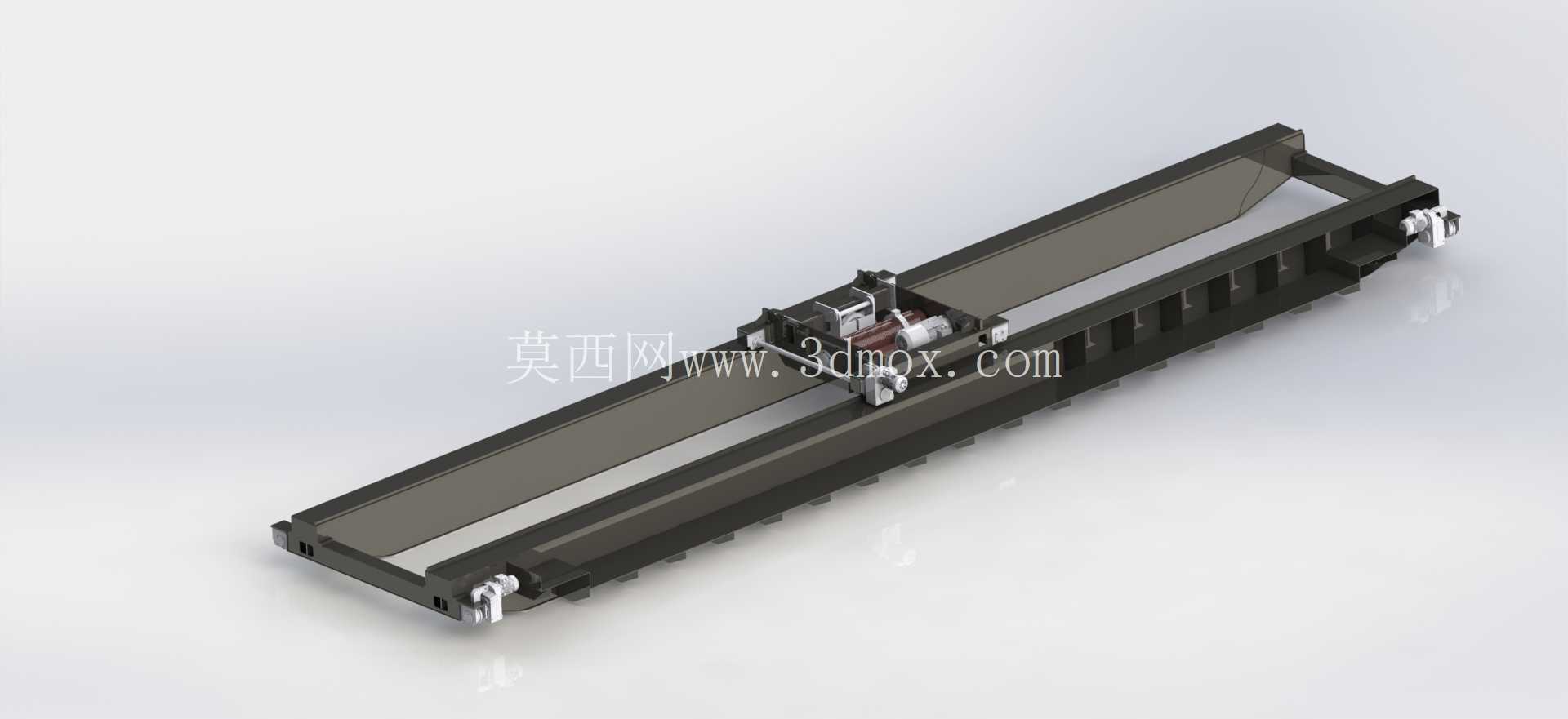

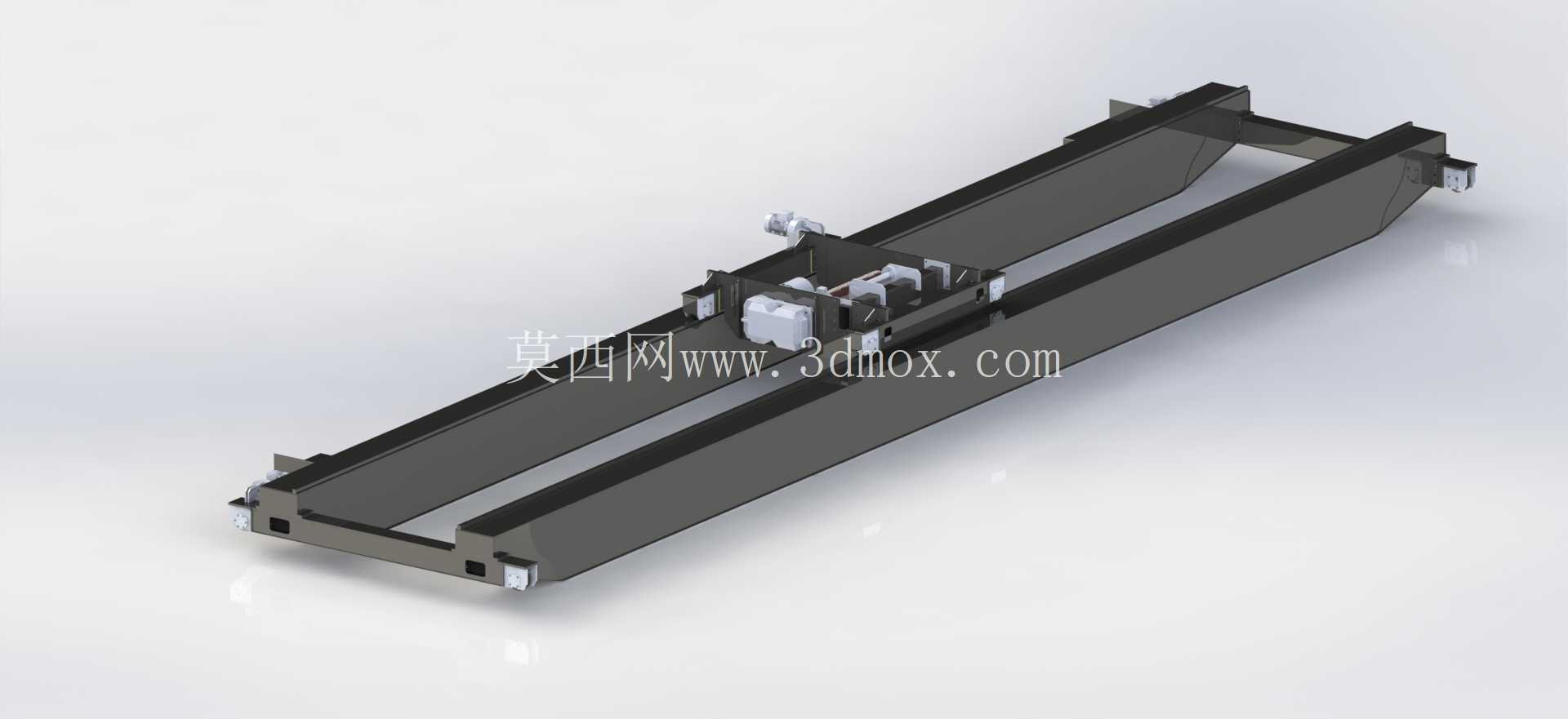

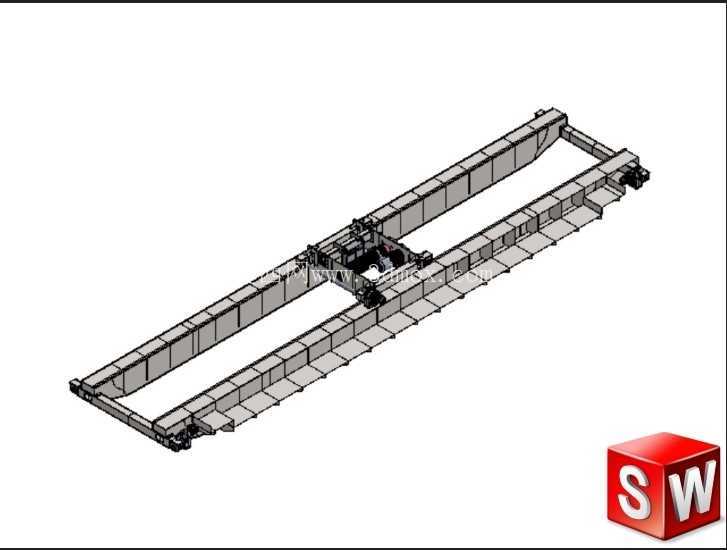

　　从结构设计逻辑来看，主梁采用双箱型梁平行布置的形式，两根主梁的截面尺寸经过载荷校核确定，既保证15吨额定载荷下主梁的下挠量控制在国标允许的跨度占比范围内，又避免过度增加梁体自重带来的轮压载荷提升，主梁两端通过端梁结构连接，端梁上配置的行走轮组匹配常规厂房的起重轨道安装尺寸，轮距的设定充分考虑了大车行走过程中的防脱轨安全冗余，端梁与主梁的连接位置采用高强度螺栓连接的结构形式，既方便运输过程中的分体拆装，也能保证整机运行时的结构刚性。

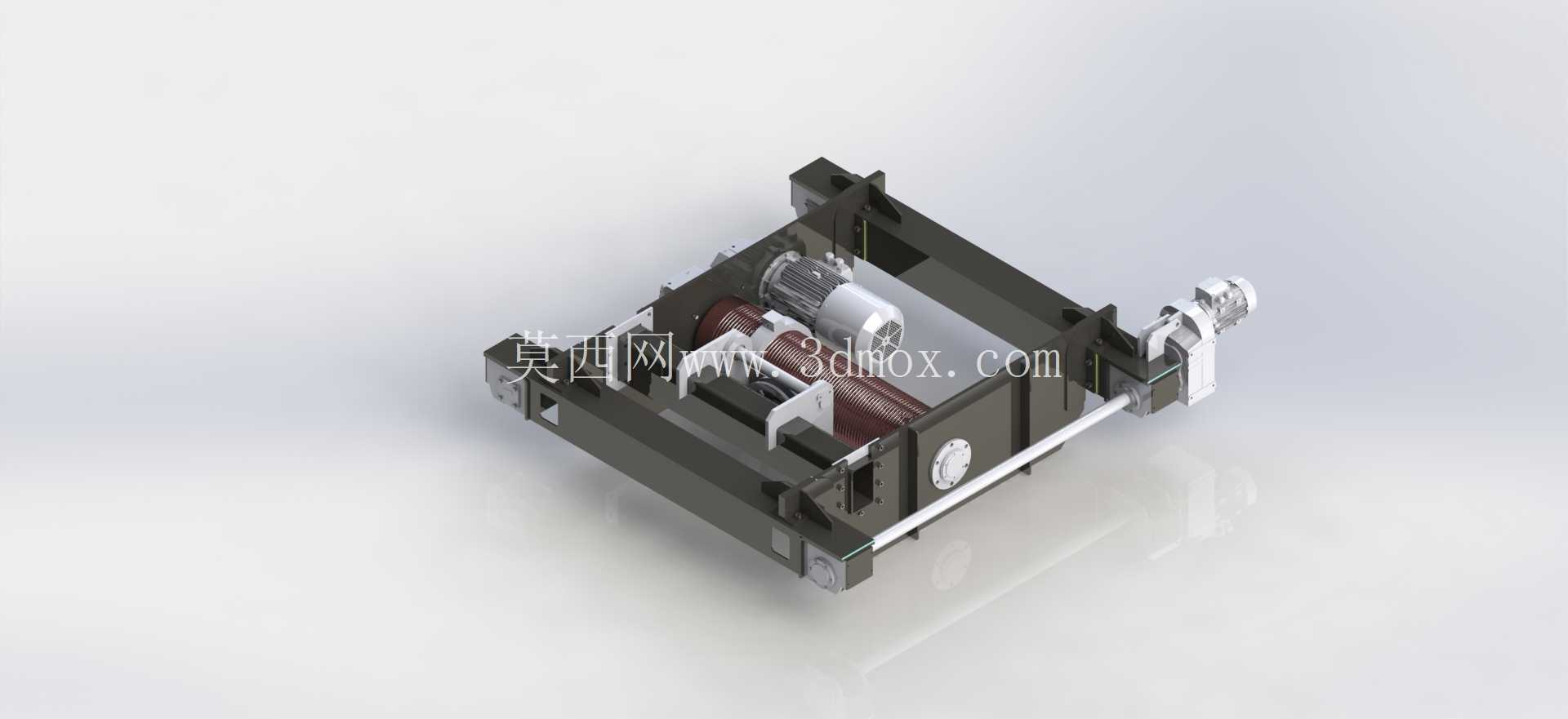

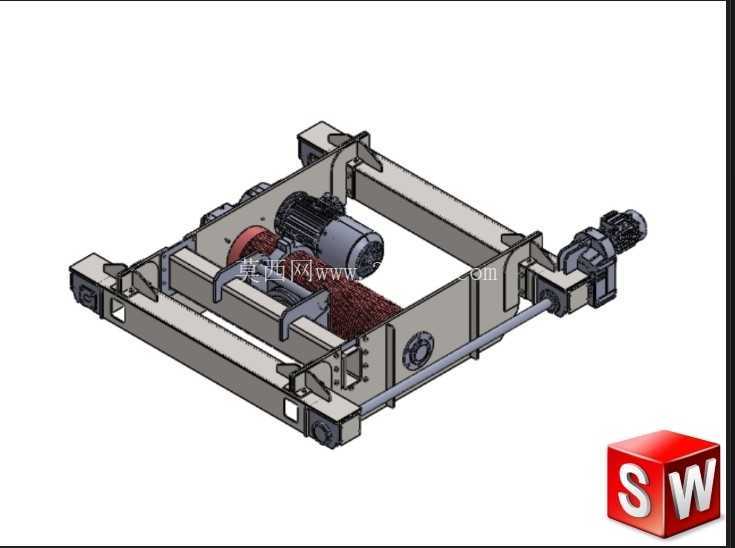

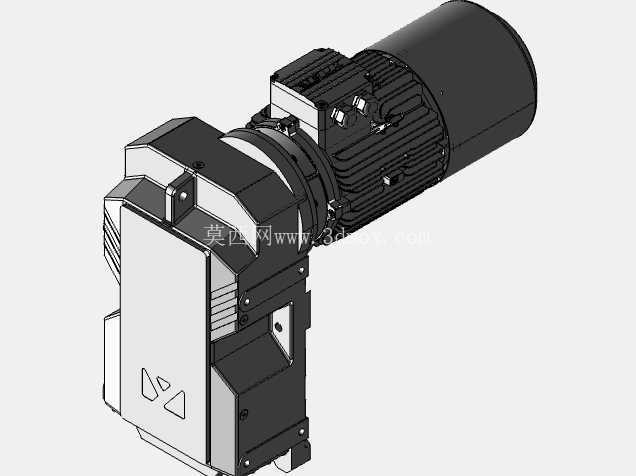

　　小车行走机构布置在两根主梁的上翼缘轨道上，起升机构集成在小车架结构上，包含卷筒、滑轮组、起升电机安装位、制动组件安装座等结构，小车的轨距设定兼顾了起升过程中的载荷分布均匀性，避免起吊重物时出现小车偏载啃轨的问题，起升滑轮组的倍率匹配15吨的额定起重量，保证单根钢丝绳的受力在安全系数允许范围内，卷筒的绳槽尺寸、容绳量都对应常规厂房的起升高度需求，能够覆盖多数12米到24米跨度厂房的吊装高度要求。

　　安装边界方面，整机的总宽度、总高度尺寸都预留了和厂房立柱、屋架下弦的安全间隙，大车运行的行程限位安装位、缓冲器安装座都在端梁结构上做了预留，小车运行的两端限位触发结构也集成在主梁端部，不需要后期额外做焊接改装；主梁上的走台结构、检修护栏安装位都同步做了结构设计，方便后期设备运维人员的日常检修作业，所有的结构开孔、连接面位置都对应实际加工的工艺要求，没有出现无法落地的理想化结构。

　　从实际用途来看，该设备可以完成车间内重型机床的工件吊装转运、大型钢结构件的工位移位、仓储库区重型货物的堆垛存取作业，双梁结构的设计让小车的检修空间更充足，相比单梁起重机，其起升机构的布置更灵活，能够适配副钩的加装需求，满足小重量工件的快速吊装，提升作业效率；在结构建模过程中，所有部件的配合公差都按照实际装配要求设定，运动部件的行程范围都做了干涉检查，保证大车行走、小车行走、起升吊钩三个方向的运动不会出现结构碰撞，梁体上的加强筋布置位置都对应应力集中的区域，通过结构优化减少焊接变形对梁体直线度的影响，端梁的行走轮组安装座采用机加工面的设计，保证轮组安装后的平行度，避免运行过程中出现啃轨、异响等常见问题。

　　不同于概念化的起重设备模型，这套结构完全围绕实体工程的落地需求搭建，从钢板厚度的选择到连接螺栓的规格匹配，都参考了通用桥式起重机的设计规范，结构的重量分布也经过初步核算，保证厂房轨道的承载能够匹配设备自重加额定起重量的总载荷，不会出现超出厂房设计承载的问题，对于结构设计从业者来说，可以直接参考其梁体截面设计、载荷分布逻辑、安装边界预留的思路，用于同类型起重设备的设计改型，也可以作为车间设备选型阶段的结构参考，核对安装空间、作业覆盖范围是否满足现场的实际生产需求。
