车载折臂式随车起重运输作业装置

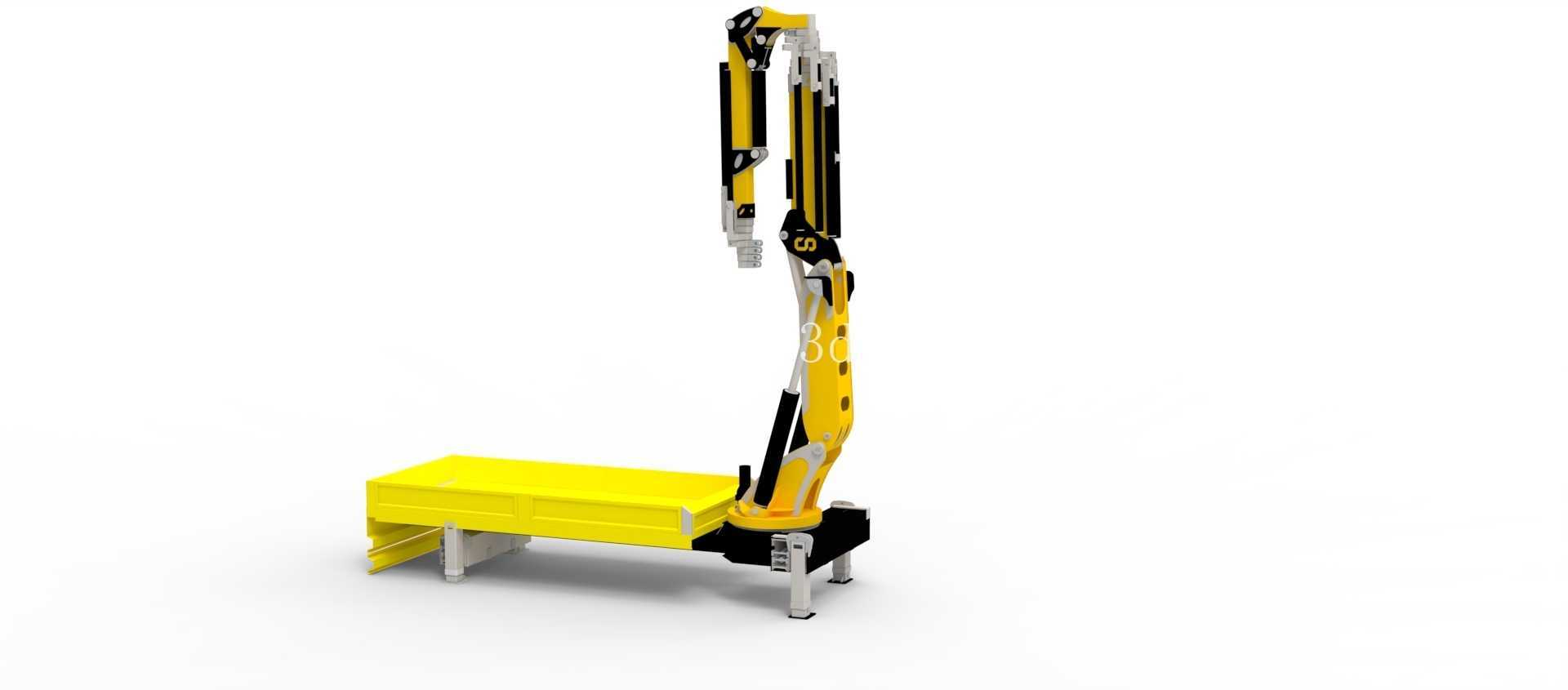

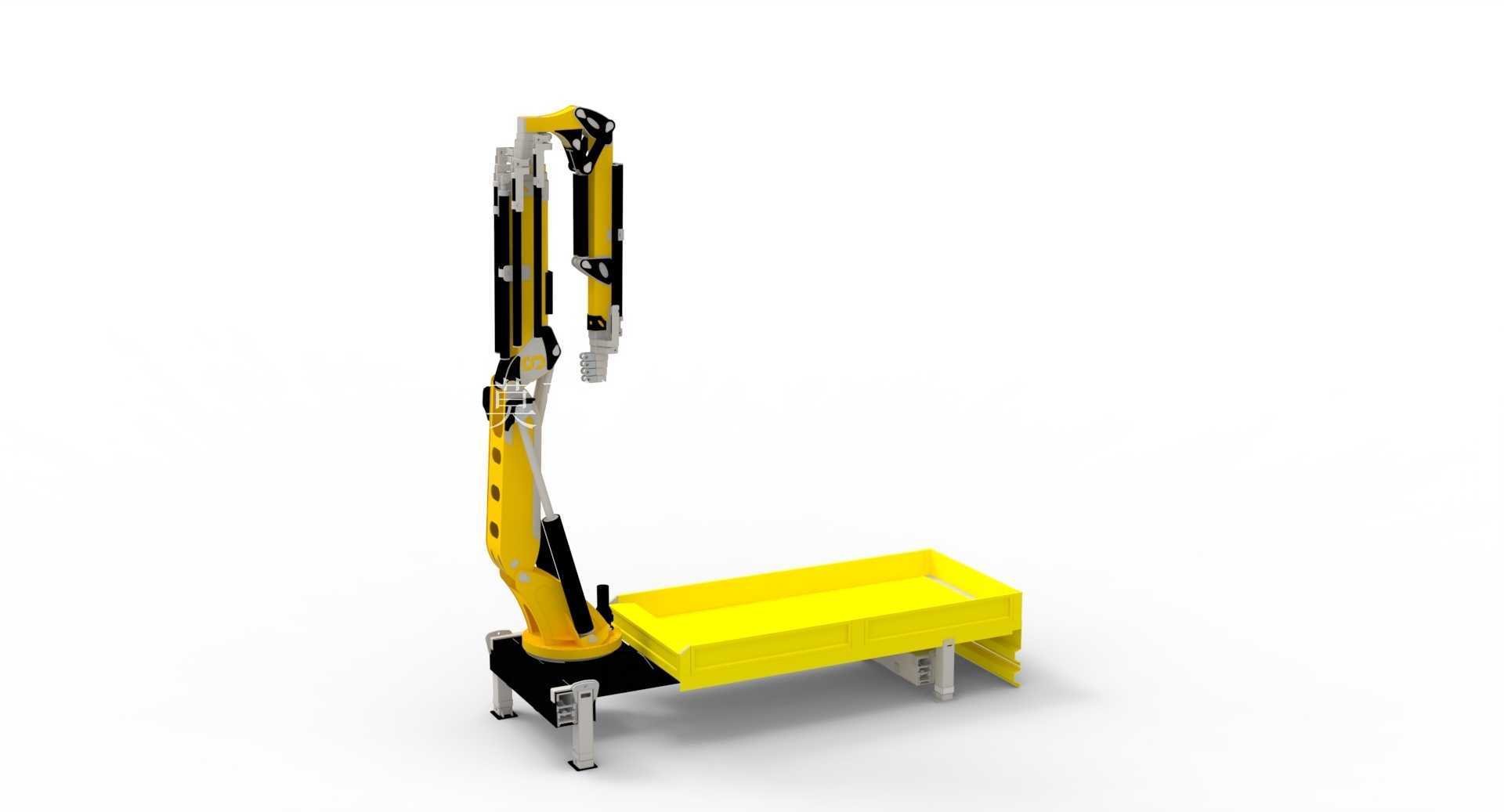

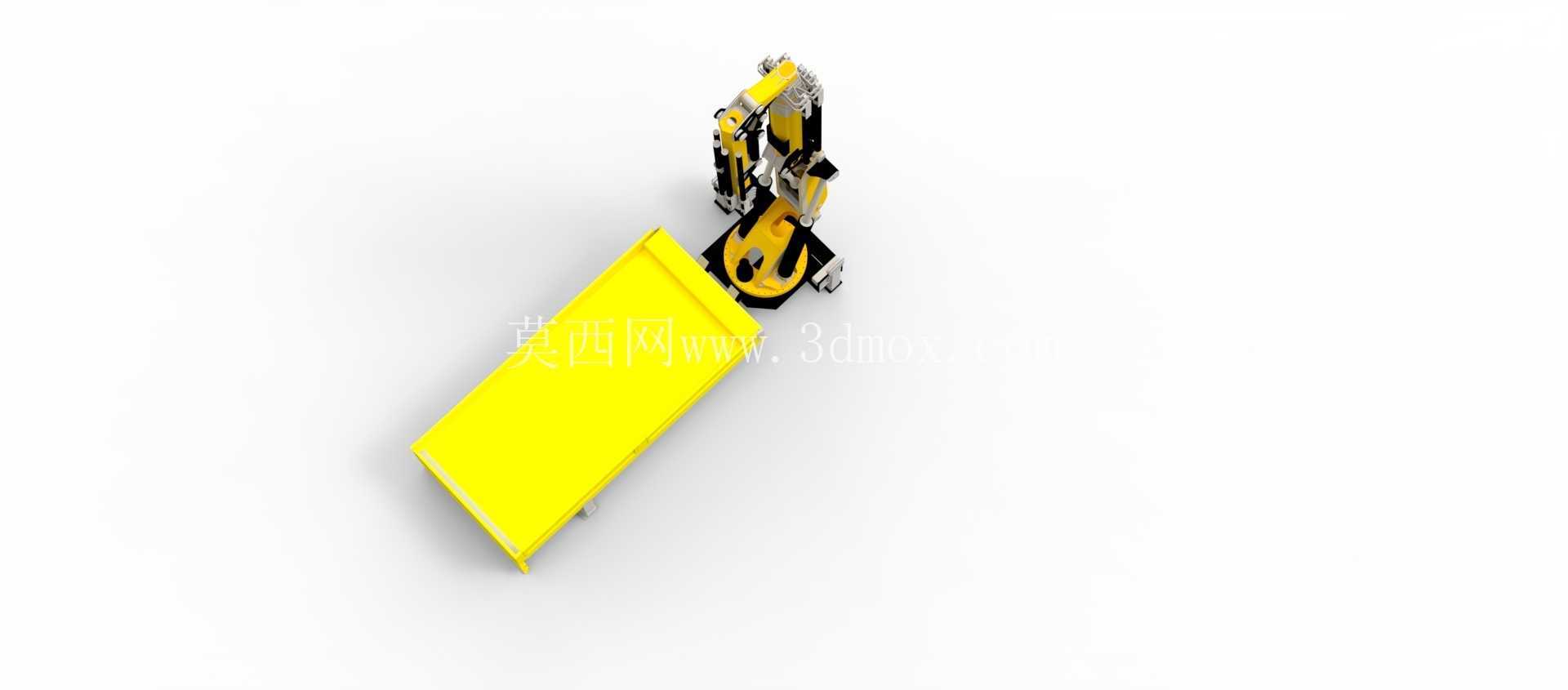

　　这套折臂式随车起重装置，核心适配轻中型载货底盘的上装改装需求，日常作业场景覆盖零散建材转运、厂区设备移位、户外抢修物料吊装、乡村基建散料装卸等场景，区别于大型汽车吊需要开阔作业场地的限制，该装置可随载货底盘通行于狭窄街巷、田间便道、厂区内部通道，完成吊装加运输的一体化作业，无需额外配合作业的运输车辆，大幅压缩短距离物料转运的设备投入成本。从结构设计逻辑来看，折臂布局的选型优先考虑了行驶状态的通过性，多节臂架折叠收拢后可完全贴合载货平台前端的安装基座，整体收拢高度不超过常规载货车辆的限高要求，不会额外增加行驶过程中的风阻与超高风险；臂架的铰接点位均做了加强筋补强，每处铰接轴的配合公差控制在合理区间，既保证臂架变幅、回转动作的顺畅度，

　　也避免长期重载作业后铰接点出现旷量，影响吊装定位精度。基座部分采用箱型焊接结构，直接与车辆底盘的主梁通过U型螺栓加焊接垫板的方式固定，安装时需要核对底盘主梁的腹板厚度，确保固定点位的受力强度满足30吨米级的额定起重力矩要求，基座内部预留了液压管路的走线空间，所有外露管路均配套了防护套管，避免行驶过程中飞溅的碎石、杂物磕碰管路造成泄漏。配套的载货平台采用花纹钢板焊接成型，平台侧边设置了可翻转的支撑支腿，作业时支腿向下伸出撑实地面，可将整车的支撑跨度拓展至合理范围，抵消吊装作业时的侧倾力矩，支腿的伸缩行程适配不同平整度的作业地面，即使在非硬化的泥土地面，也可通过垫设枕木扩大支撑面积，保证作业过程的整机稳定性。

　　臂架末端的吊钩组件配套了防脱保险卡，避免吊装过程中吊索具意外滑脱，臂架的各节伸缩动作均通过液压油缸驱动，油缸的密封件选型适配户外高低温作业环境，减少低温环境下密封件失效导致的泄压风险；回转机构采用蜗轮蜗杆传动结构，具备自锁特性，吊装过程中即使出现液压压力波动，臂架也不会出现非受控的回转偏移，保障作业安全。设计过程中对各工况的受力做了完整的仿真校核，包括臂架全伸最大幅度作业、臂架收拢最大起重量作业、侧方吊装最不利受力工况等，所有结构件的板材厚度选型均预留了足够的安全系数，避免长期交变载荷作用下出现结构疲劳开裂。平台的尺寸边界适配主流轻卡、中卡的底盘宽度，安装时不需要对底盘原有结构做破坏性切割，所有安装点位均对应底盘的原有预留孔位，

　　降低改装作业的工作量；收拢状态下臂架前端不会超出驾驶室顶部，也不会向车身两侧超宽，完全满足道路通行的尺寸要求。作业时操作人员可站在车辆侧方的操作位完成所有动作控制，操作阀组的布局符合人体工程学，常用的变幅、伸缩、回转动作的操纵杆间距合理，减少误操作的概率，阀组上设置了对应的压力溢流保护，当起重量超过额定阈值时，系统会自动切断对应的动作油路，避免超载作业引发结构损坏或者侧翻风险。这套装置的结构设计充分考虑了日常维护的便利性，所有的润滑点位均设置在便于触及的位置，日常保养时不需要拆解额外的护板结构即可完成注油作业，液压油箱的液位计、滤芯均布置在基座侧方，便于日常检查油位、定期更换滤芯，降低后期运维的时间成本。
