带红柄拨杆的方块式旋转换位机构

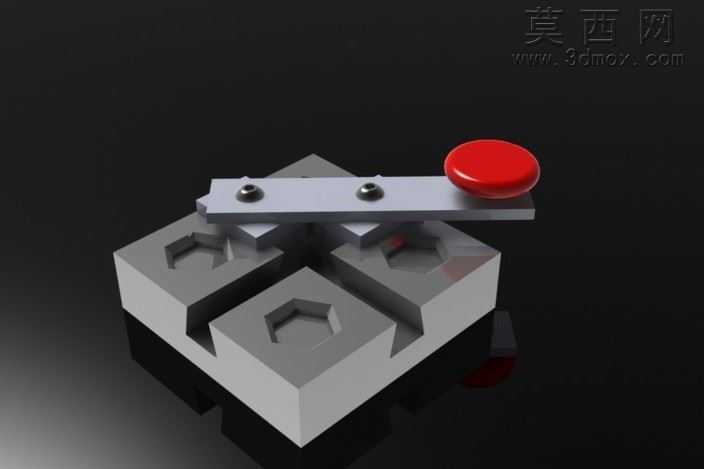

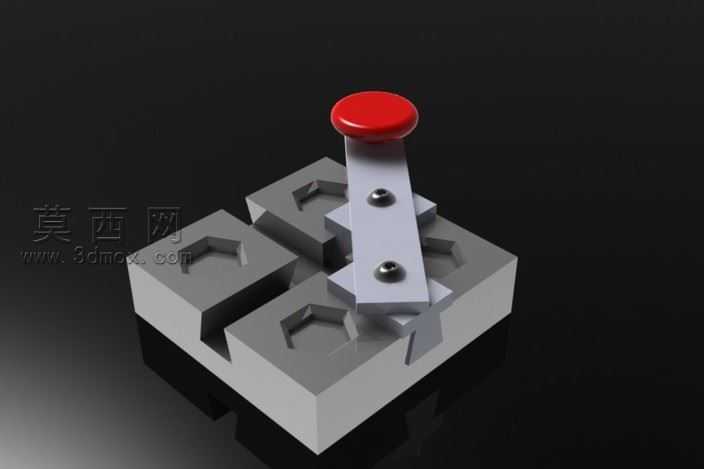

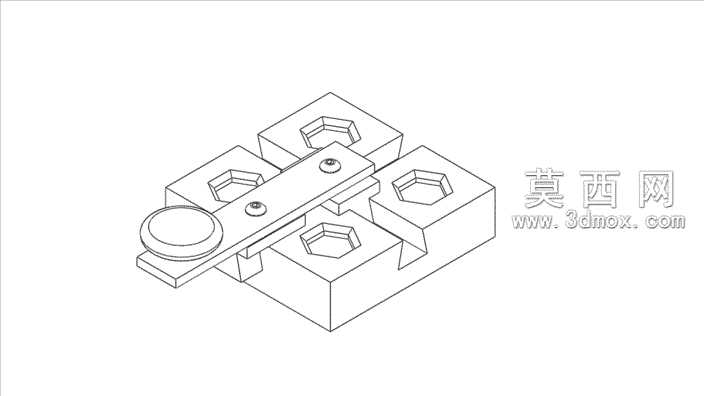

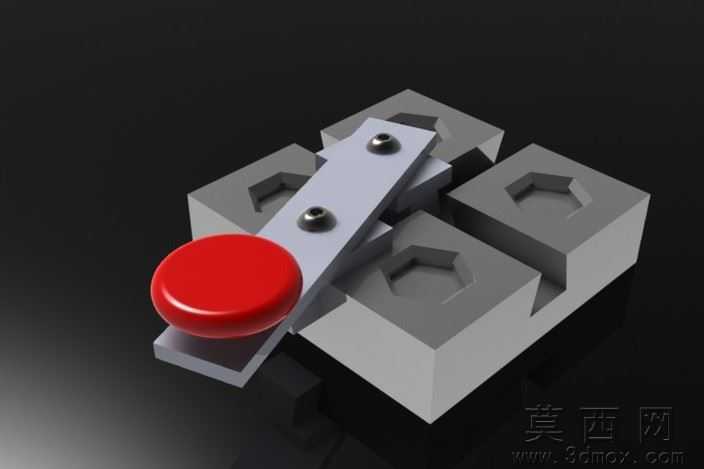

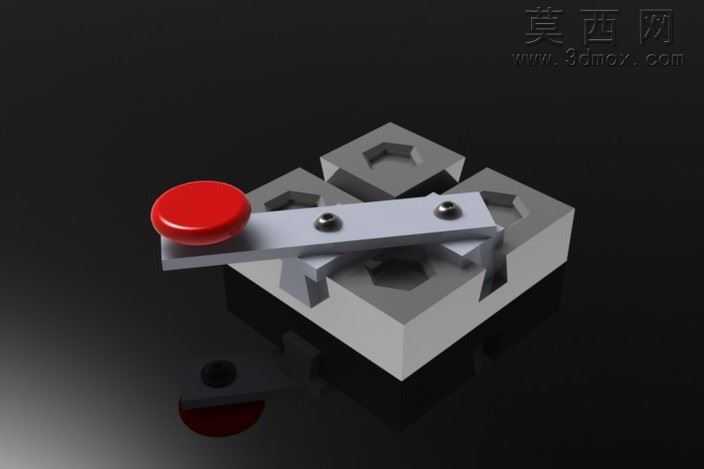

本作品为一款手动操作的旋转换位机械结构，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械装配的公差配合逻辑，对每一处零件的尺寸进行了精准约束，确保各部件在虚拟装配环境下无干涉、可顺畅完成预设的旋转换位动作。模型的基座部分采用方块式组合结构，由多个带内凹定位槽的块状零件拼接而成，建模时对定位槽的轮廓做了精准的多边形轮廓处理，保证槽体与待换位零件的轮廓完全匹配，能够实现换位过程中的精准定位，避免操作过程中出现错位偏移的问题。上方的操作拨杆采用长条形平直结构设计，端部设置醒目的圆形红色操作按钮，建模时对拨杆与基座的旋转连接轴做了同轴度约束，还原了真实机械结构中转轴的配合关系，拨杆上的两个固定紧固件也按照标准件尺寸进行建模，还原了真实紧固件的头部轮廓与装配位置。渲染环节采用了写实风格的材质设置，基座与拨杆主体赋予哑光金属材质，调整了材质的粗糙度与反射参数，还原了普通机加工金属零件的表面质感；端部的操作按钮赋予亮面红色塑料材质，通过调整高光参数与反射强度，突出塑料按键的光滑圆润质感，与金属部件形成鲜明的视觉区分。场景布光采用了多光源组合方案，主光源从斜上方投射，打出结构的主体明暗关系，辅助光源补充暗部细节，避免结构凹陷处出现死黑，同时添加了柔和的环境反射，让金属材质的质感表现更加真实自然。设计思路上，这款结构主打手动小行程旋转换位的使用场景，通过拨杆的转动带动基座内部的换位组件动作，实现不同工位的快速切换，整体结构紧凑，操作逻辑直观，红色操作端的设计能够让使用者快速识别操作位置，降低误操作的概率，可作为小型工位切换装置、教具演示模型或者机械创意结构的参考设计，建模过程中对零件的可装配性做了充分验证，所有零件均可拆分，符合实际加工生产的结构逻辑。
