做小型自动化设备结构选型的时候,这类单轴输出的直流齿轮减速电机是绕不开的常用部件,很多桌面级小型传动机构、智能小车驱动、小型电动执行器、自动门锁传动结构里,都能见到同结构产品的应用。不同于普通直出轴的直流电机,这类带减速箱结构的产品,核心是把直流电机本体的高转速低扭矩输出,通过齿轮组的减速增扭作用,转换成低转速大扭矩的动力输出,适配那些不需要高转速,但需要足够启动力矩、运行平稳性的工况。
从结构设计逻辑来看,这个模型还原的是典型的平行轴加蜗轮蜗杆布局的减速结构,电机本体横向布置在减速箱侧方,电机输出轴先连接蜗杆段,和减速箱内的蜗轮啮合完成第一级大减速比传动,后续再通过2-3组直齿轮的逐级啮合,把动力最终传递到前端的单输出轴上,这种布局的好处是可以在有限的体积内做到较大的减速比,同时自带反向自锁特性——也就是输出轴端无法反向驱动电机转动,这一点在很多需要断电保持位置的场景里非常实用,比如小型升降机构、电动阀门的驱动,不需要额外加刹车结构就能实现位置保持,能省掉不少额外的结构件成本和安装空间。

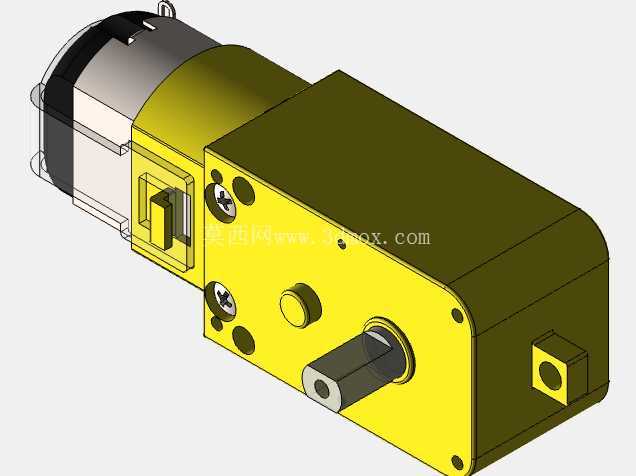

看外形结构的话,整个减速箱采用冲压金属外壳拼接,侧面用十字槽螺丝紧固,既保证了齿轮啮合腔体的结构刚性,也方便后期拆解维护、更换润滑脂。输出轴采用单出轴D型切边设计,不是普通的光轴,安装传动轮、摇臂、连杆的时候不需要额外打顶丝孔就能传递足够扭矩,避免轴和连接件之间打滑空转。输出轴根部带铜套轴承支撑,能承受一定的径向负载,满足直连齿轮、同步轮、小负载连杆机构的受力需求,不会因为径向力过大导致轴偏磨、齿轮啮合错位。
安装边界方面,这类减速电机的安装位主要集中在减速箱前端面和侧面的凸台安装孔,建模的时候已经把安装孔的位置、凸台的避让尺寸都做了还原,做设备结构设计的时候,可以直接参考模型的外轮廓预留安装空间:要注意电机本体尾部的接线端、碳刷维护位的避让,不要把结构件贴死电机尾部,否则后期接线、更换碳刷的时候没有操作空间;减速箱侧面的固定凸台带通孔,可以用螺丝直接锁在设备的安装板上,安装孔的中心距、孔径都和市面常见的同规格减速电机通用,替换选型的时候不需要重新改安装板的孔位。
实际应用里要注意,这类电机的输出轴径向负载有明确上限,不要直接用输出轴承受大重量的悬臂负载,如果要驱动输送带、滚轮这类有径向力的部件,最好额外加支撑轴承座,把负载力传递到设备机架上,避免长期受力导致输出轴弯曲、内部齿轮偏磨打齿。另外减速箱内部的润滑脂选型要匹配工作温度,低温环境下要选用低凝点的润滑脂,避免低温下润滑脂凝固导致电机启动阻力过大、堵转烧损。建模的时候把内部齿轮的啮合间隙、外壳的拼接公差都做了合理还原,不是完全零间隙的理想模型,和实际量产产品的装配公差匹配度很高,做机构运动仿真的时候能得到更贴近实际的运行效果,不会出现仿真里运行顺畅、实际做出来卡滞的问题。
很多新手做结构设计的时候容易忽略电机的出线位空间,这个模型里把电机尾部的接线端位置、出线方向都做了还原,设计走线槽的时候可以直接参考预留位置,避免装完电机发现线被结构件压住、绝缘层磨破的问题。另外电机本体上的碳刷盖位置也做了细节还原,做设备外壳设计的时候如果需要预留维护窗口,可以直接对应这个位置开孔,后期维护碳刷不用把整个电机从设备上拆下来,能大幅降低后期维护的工作量。
