嵌入式步进电机控制驱动器结构设计

项目分类:电机 发布时间:2024-11-12 ID:789972
  • 嵌入式步进电机控制驱动器结构设计
  • 嵌入式步进电机控制驱动器结构设计

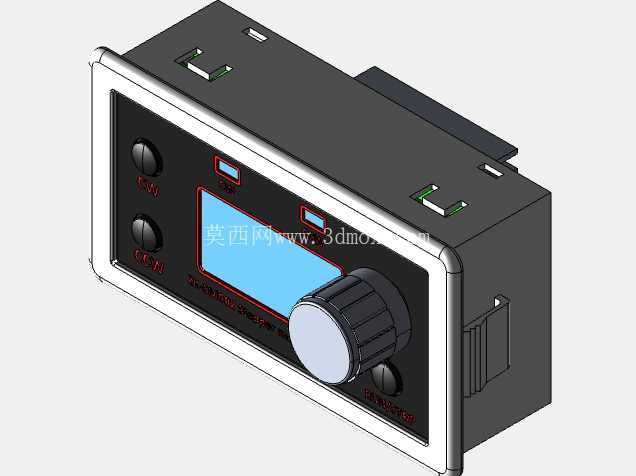

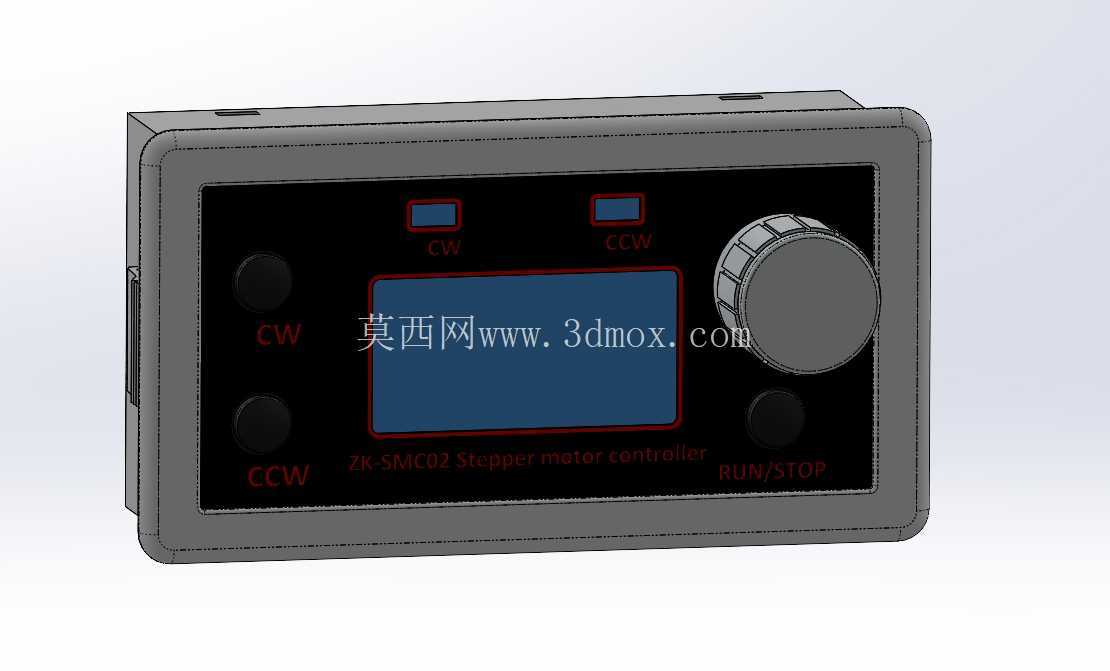

  这款步进电机控制与驱动一体化装置,主要面向小型自动化设备的步进电机直驱场景,常见应用在3D打印进给轴、小型传送带点位驱动、桌面级数控滑台、实验室自动化取样机构、小型包装机的送料工位这类不需要大功率驱动、对安装空间有紧凑要求的场合,替代传统分离式的驱动器加控制器组合,减少柜内布线的复杂度,降低现场接线的出错概率。从结构设计来看,整体采用面板嵌入式安装形态,外壳做了圆角过渡处理,避免安装时刮伤操作人员手部,面板区域的布局完全贴合一线操作人员的使用习惯:左侧排布两组方向控制实体按键,分别对应正转、反转的手动触发,按键下方做了凹印标识,即便设备使用年限较久标识出现磨损,操作人员也能凭借按键位置形成肌肉记忆完成操作;右侧设置大直径调节旋钮,

  旋钮外圈做了滚花纹理,戴劳保手套操作时也不会出现打滑,旋钮用于手动调节转速、步长或者参数数值,相比按键调节的效率提升明显;面板中部预留了矩形显示屏安装位,用于实时显示当前转速、转向、运行步数、故障代码等运行信息,屏幕周边预留了两个小型状态指示灯位,分别对应正转、反转的运行状态指示,操作人员站在设备前方一米范围内就能快速识别设备运行状态;右下角设置运行停止按键,位置靠近旋钮,方便参数调节完成后快速触发运行或者紧急停机操作。设计过程中充分考虑了嵌入式安装的边界要求,外壳后侧做了卡扣安装结构,不需要额外的固定螺丝,只需要在电控柜或者设备面板上开出对应尺寸的矩形安装孔,将装置推入即可完成固定,安装效率比螺丝固定的形式提升数倍,

  也避免了面板开孔后螺丝外露影响外观整洁度。内部腔体的空间预留充分考虑了驱动板、控制板、显示模块的堆叠安装,强弱电区域做了分隔筋设计,避免驱动部分的强电信号干扰控制芯片的正常运行,接线端子全部布置在装置后侧,接线完成后线缆可以顺着柜内走线槽排布,不会外露在设备正面。外壳的壁厚选择兼顾了结构强度与散热需求,驱动模块对应的壳体区域做了细微的散热筋结构,不需要额外加装散热风扇就能满足小功率步进电机长时间运行的散热要求,避免风扇积尘带来的维护需求,适配多尘的工业车间使用场景。面板的按键全部采用轻触式防水按键,表面覆盖一体化的面膜层,能够阻挡车间内的切削液飞溅、粉尘进入设备内部,提升装置在复杂工业环境下的使用寿命。旋钮的转轴处做了密封胶圈设计,

  避免粉尘从转轴缝隙进入壳体内部,同时旋钮的阻尼感经过调校,转动时段落感清晰,参数调节时能够精准控制数值变化幅度,不会出现过调的情况。装置的安装深度控制在较小范围内,即便在厚度较薄的设备悬臂操作箱内也能完成安装,不会出现后侧干涉其他元器件的问题,适配各类紧凑型设备的电控安装需求。
