风冷CNC主轴电机配套安装固定支架组件

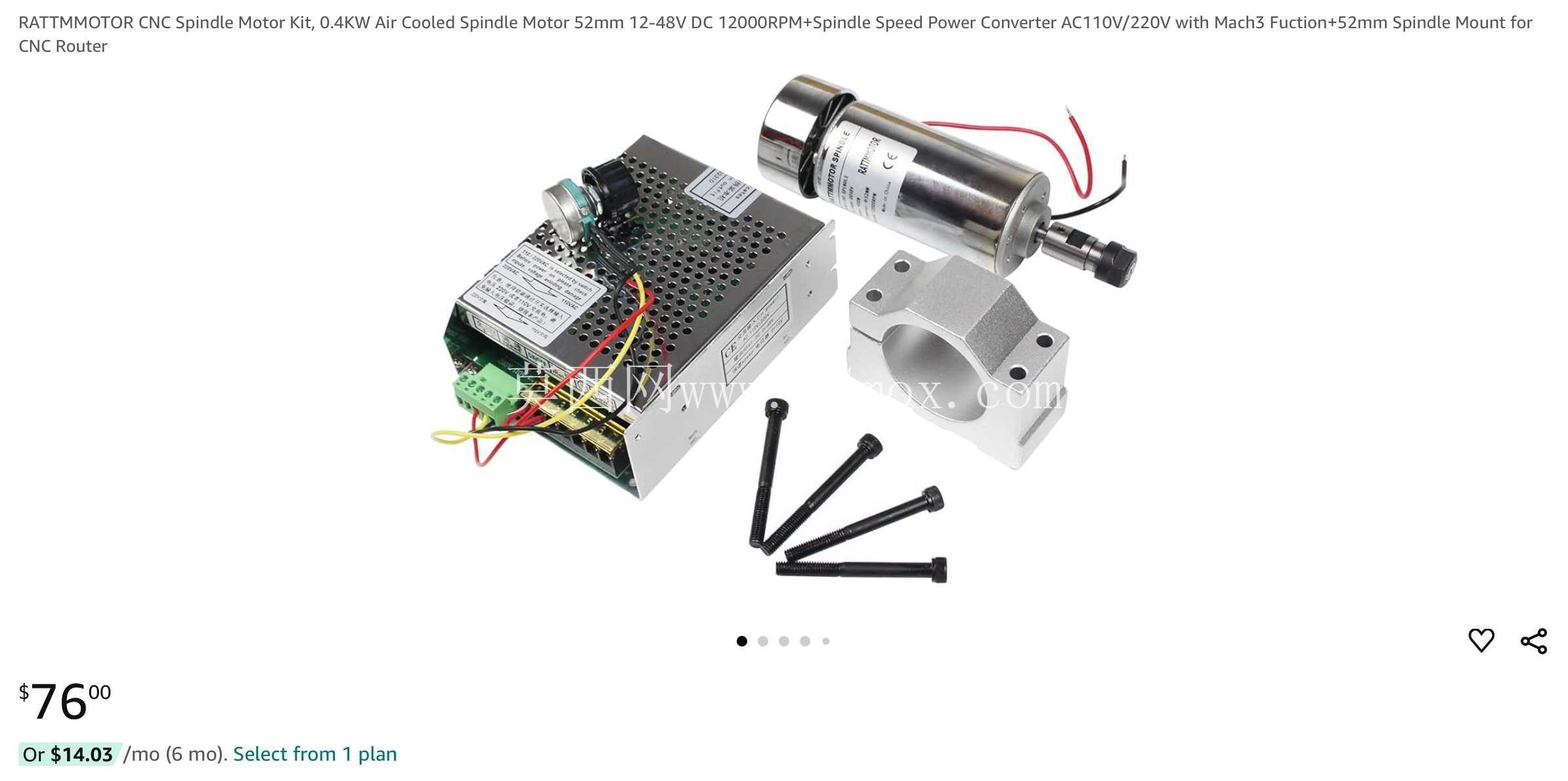

　　这套组件的建模核心围绕小型桌面级CNC加工设备的主轴驱动单元展开，日常应用场景覆盖桌面级雕刻、小型零件铣削、PCB板加工等轻负载数控加工工况，是DIY小型数控设备、改装桌面雕刻机时的核心驱动配套部件。整套组件包含风冷主轴本体、配套电源调速单元、主轴安装固定座以及配套安装紧固件，各部件的建模完全匹配实物装配的公差边界，可直接用于设备整体装配干涉检查、安装工位布局模拟。

　　从实际用途来看，风冷主轴单元承担加工过程中的刀具旋转驱动功能，无需外接水冷回路，依靠本体外壳的散热结构即可满足持续轻载加工的散热需求，适合空间紧凑、无法布置水冷管路的小型设备使用；配套的电源转换单元负责输入市电的调压、整流与转速信号转换，可匹配常用的数控控制系统输出的调速信号，实现主轴转速的实时调节，满足不同材质加工时的线速度匹配要求；安装固定座采用抱箍式夹紧结构，可将主轴本体牢靠固定在设备的Z轴滑台安装面上，保证主轴运行时的同轴度，减少高速旋转时的径向跳动。

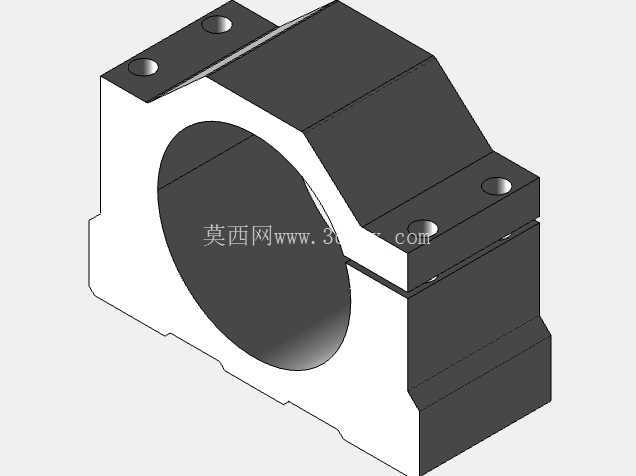

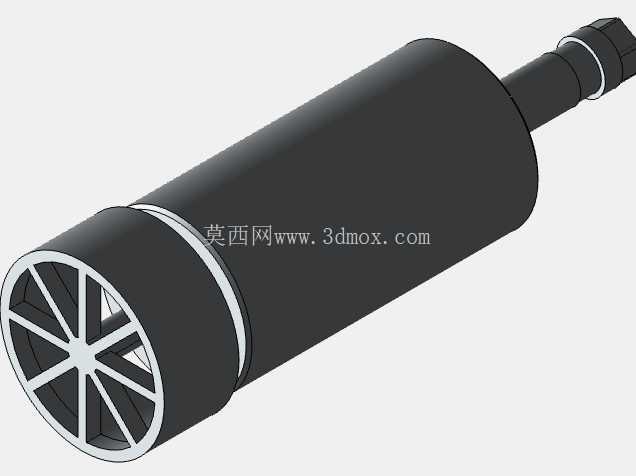

　　设计思路上，建模时优先还原了各部件的实际安装接口尺寸：主轴本体的输出端采用标准ER夹头安装位，可适配常用的小直径雕刻刀具、铣刀，尾部出线位置预留了线缆弯折的安全空间，避免装配时线缆被壳体挤压破损；电源转换单元的外壳散热孔完全按照实物的开孔位置、孔径还原，安装固定孔位的孔距、孔径匹配常规电气安装板的开孔规范，接线端子的位置、间距符合低压电气接线的安全间隙要求，不会出现接线时端子间距离不足引发放电的问题；固定抱箍座的内孔直径与主轴本体的安装轴径保持过渡配合公差，两侧的锁紧螺丝孔位深度足够保证锁紧力，不会出现高速运行时抱箍松动导致主轴下滑的问题，底部的安装凸台尺寸匹配常见的2020、3030铝型材滑台的安装槽距，无需额外加工转接板即可直接固定。

　　外形尺寸与安装边界方面，主轴本体总长度控制在小型设备Z轴的行程适配范围内，不会出现Z轴下行时主轴尾部碰撞设备横梁的问题，本体最大外径处与固定抱箍的配合段做了公差标注参考，建模时还原了本体表面的标识区域、出线口的护套结构；电源转换单元的外壳长宽高尺寸符合桌面设备电气仓的常规预留空间，底部安装脚的凸起高度预留了接线时的线缆走线空间，侧面的散热通风方向与电气仓的散热风道方向匹配，可保证设备运行时电源单元的热量顺利排出；配套的安装紧固件长度经过实际装配验证，锁紧抱箍时螺丝不会顶到主轴本体外壳，固定电源单元的螺丝长度不会穿透外壳触碰内部电路板，所有安装位的避让空间都按照实际装配的操作空间预留，模拟装配时不会出现工具无法伸入锁紧螺丝的问题。

　　建模过程中对各部件的配合间隙做了符合实际装配的设置，比如抱箍内孔与主轴之间预留了0.02mm的装配间隙，方便安装时调整主轴的伸出长度，电源单元的接线端子与外壳之间预留了足够的线缆弯曲半径，固定座的安装孔位做了沉头处理，保证螺丝锁紧后头部不会突出安装面影响滑台运行。整套模型可直接用于小型CNC设备的整体装配仿真，也可作为DIY设备选型时的尺寸参考，核对各部件的安装空间是否匹配自身设计的设备框架，避免采购后出现尺寸不符无法安装的问题。
