多工位可调式罐体承载夹持托盘结构

　　在工业流体存储、小型罐体转运及配套设备集成场景中，罐体的稳定承载与定位一直是现场工装设计的常见需求，这款可调式罐体承载托盘，正是针对圆柱类小型罐体的固定、转运及配套安装需求开发的结构件。从实际应用场景来看，这类托盘既可以用在车间内部的罐体周转工序，配合输送线完成不同工位间的罐体承载转移，也可以作为稳压设备、小型储油单元的配套安装底座，直接集成到终端设备内部，为罐体提供稳定的支撑与限位，避免设备运行过程中罐体出现移位、晃动甚至倾覆的问题。

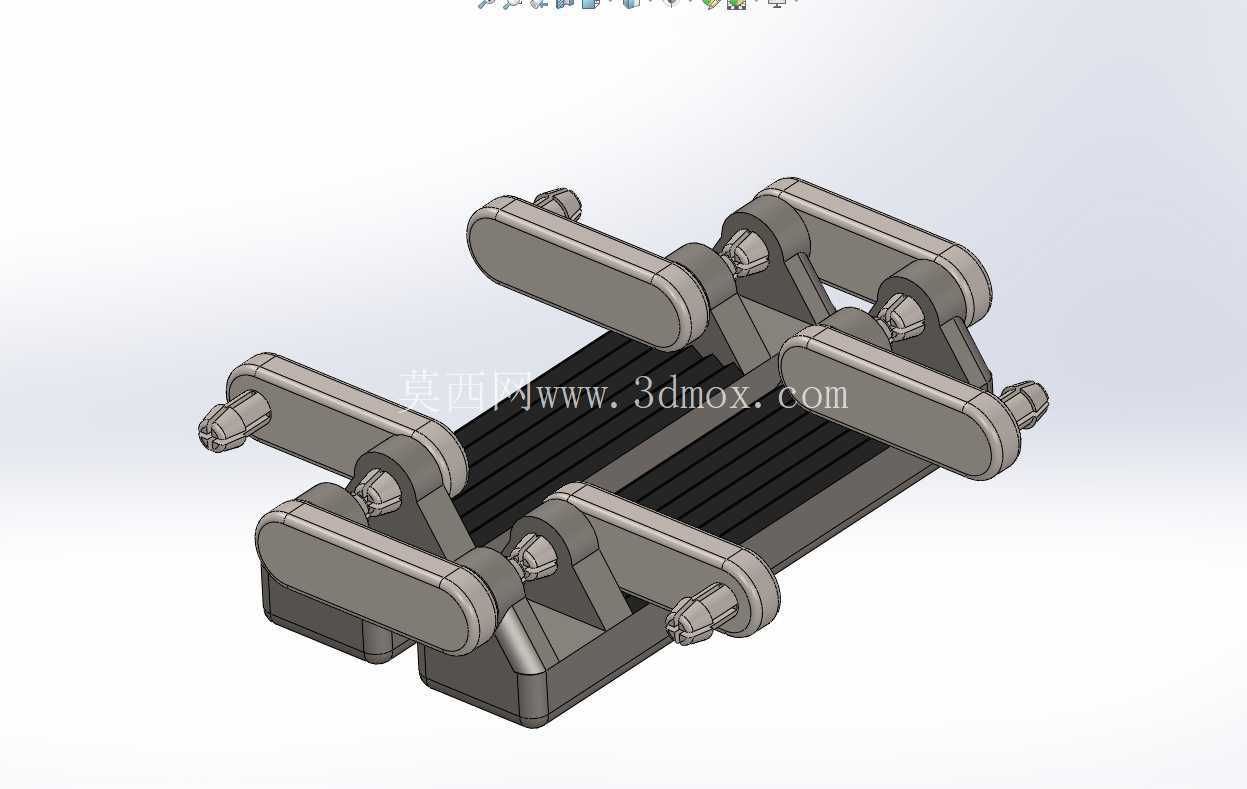

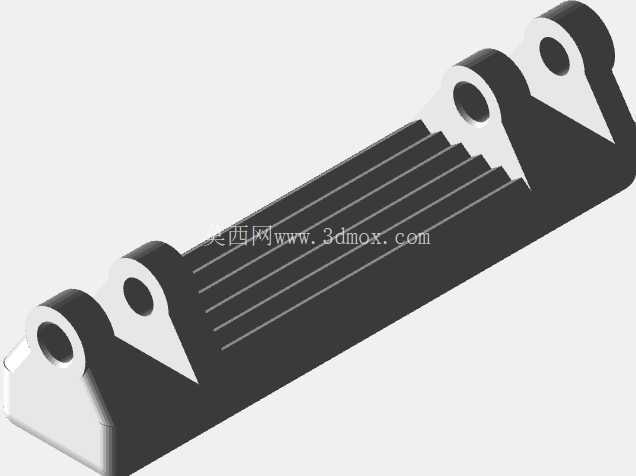

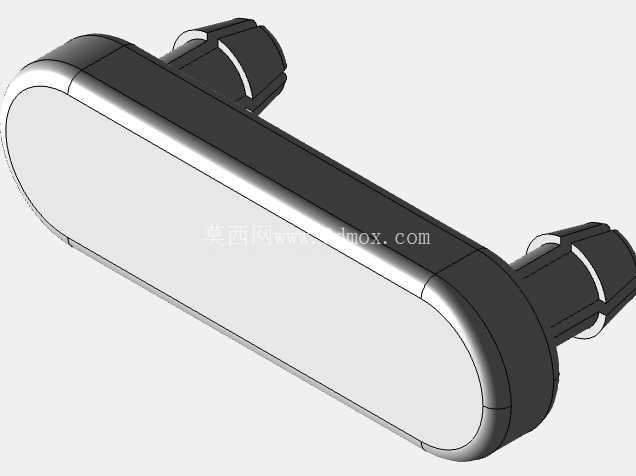

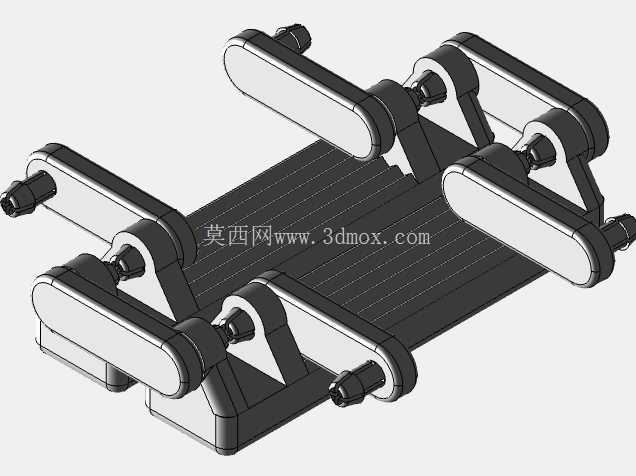

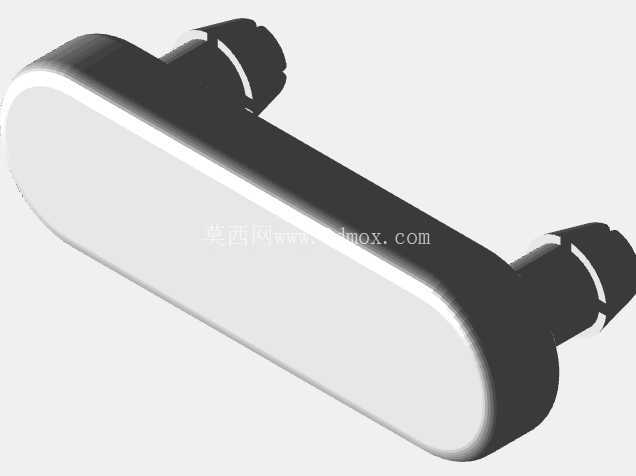

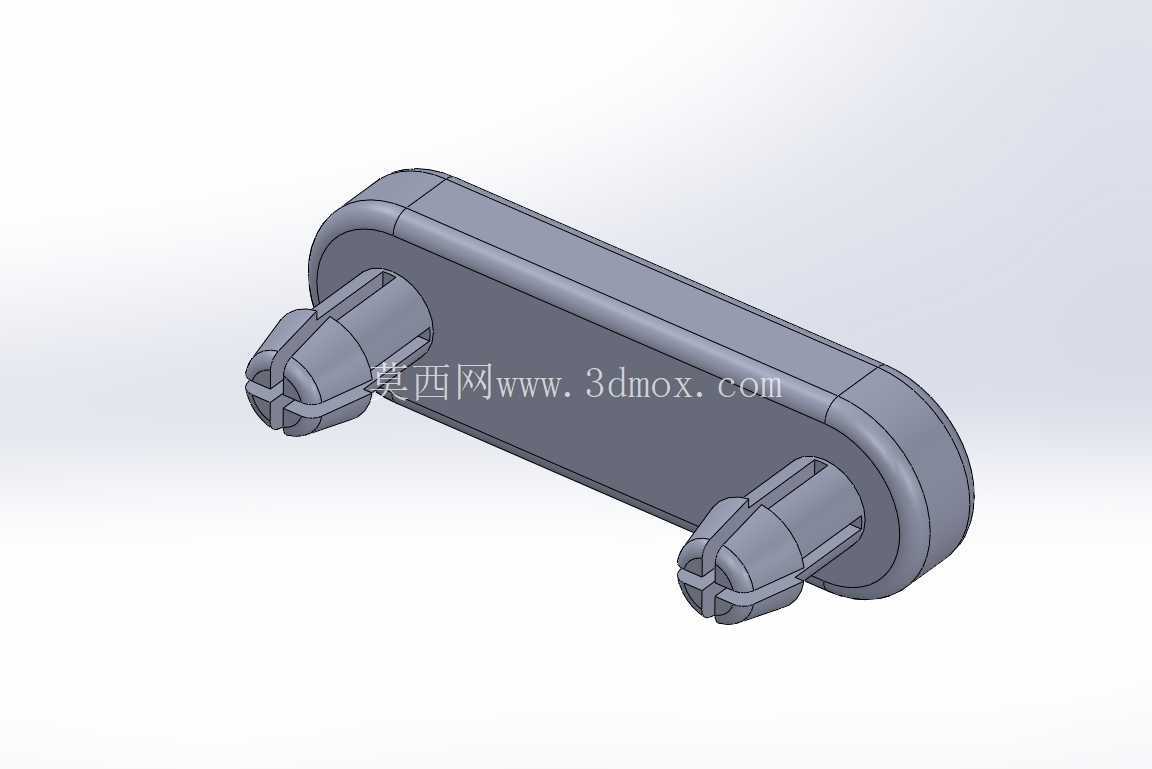

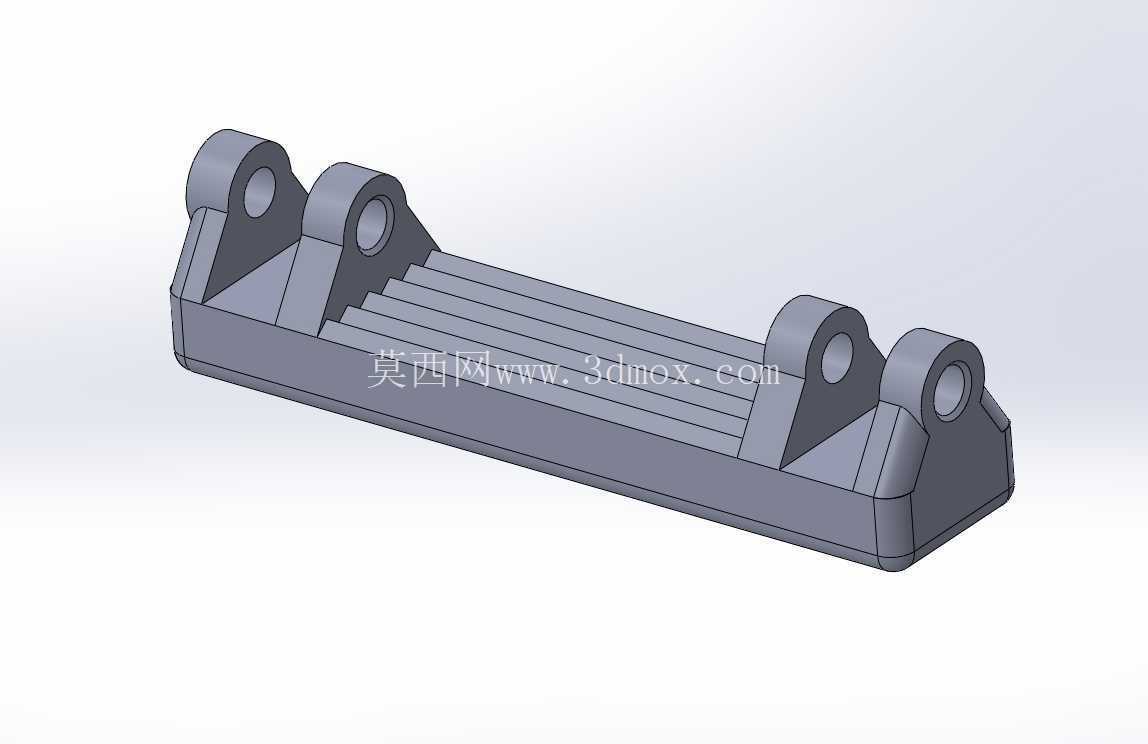

　　从功能特性上看，该结构采用双侧对称夹持布局，每侧设置三组独立的压持臂，压持臂末端带圆弧贴合面，能够与圆柱型罐体的外曲面形成稳定的面接触，相比传统的点接触式固定结构，接触面积更大，压持应力分布更均匀，不会在薄壁罐体表面造成局部压痕或形变。压持臂与底座之间通过铰接轴连接，可绕铰接点在一定角度范围内转动，能够适配一定直径区间内的罐体安装需求，无需针对单一规格罐体单独开模制作工装，大幅提升了工装的通用适配性。底座主体采用框架式结构，中间设置多道平行的支撑筋条，罐体放置后底部直接与支撑筋条接触，既减少了与底座的接触面积，避免罐体底部积液、积尘造成的腐蚀问题，也能在保证整体结构强度的前提下降低整体自重，减少材料消耗。

　　设计思路上，这款托盘优先考虑了安装与调节的便捷性，每个压持臂的铰接位置都预留了紧固件安装空间，操作人员无需专用工装，仅用常规扳手即可完成压持臂的松紧调节与角度锁定，适配现场快速换型的需求。压持臂的外形做了圆弧过渡处理，所有棱边都做了倒钝，避免操作人员在安装、调整罐体过程中被锐边划伤，符合车间工装的安全设计要求。底座的安装边界经过了严格校核，整体长宽尺寸控制在常规小型设备的安装舱位预留范围内，底部预留了四个安装固定孔位，既可以通过螺栓直接固定在设备机架上，也可以配合脚轮组件改装成移动式转运托盘，适配不同的使用场景。

　　从安装边界来看，该托盘的双侧压持臂完全张开时的最大宽度，与收拢时的最小宽度形成了足够的适配区间，能够覆盖常规小型储油罐、稳压罐体的直径范围，压持臂的压持高度经过匹配设计，压合后压持点位于罐体重心以上位置，能够保证夹持的稳定性，即使在设备出现一定幅度振动的工况下，也不会出现罐体脱出的问题。底座的支撑筋条高度经过测算，既保证了罐体底部的通风间隙，也不会因为筋条过高导致罐体整体重心上移，影响放置稳定性。所有铰接转动位置都预留了足够的装配间隙，不会因为加工公差导致转动卡滞，即使在长期使用出现轻微磨损的情况下，也能通过紧固件调节补偿间隙，延长工装的整体使用寿命。

　　在实际选型应用中，这类托盘不需要额外配套复杂的驱动组件，纯机械结构的设计可靠性更高，维护成本极低，既适合小批量生产的非标设备配套使用，也可以作为标准化工装在车间周转环节推广，相比定制化的单一规格罐体固定座，通用可调的设计能够减少工装的储备种类，降低生产现场的工装管理成本。结构上所有受力部位都做了加强处理，压持臂的根部设置了加强筋，铰接孔位置做了衬套预留空间，长期反复调节使用也不会出现根部断裂、孔位磨损失圆的问题，能够满足工业场景下高频次使用的强度要求。
