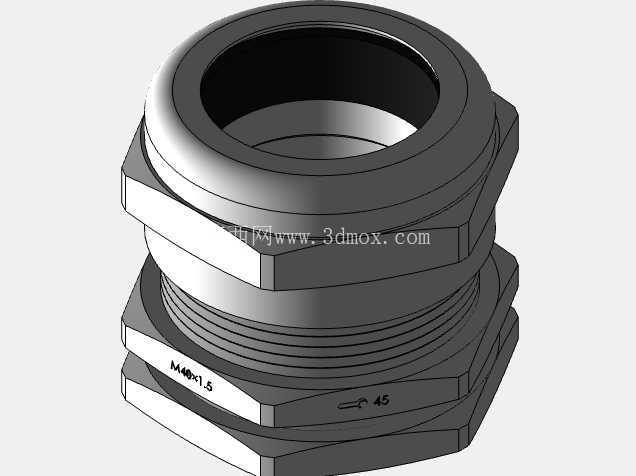

公制黄铜材质电缆穿线密封锁紧接头

　　这类黄铜材质的电缆密封接头，在工业现场的电气柜、户外接线盒、机电设备进线端的应用覆盖率极高，但凡涉及线缆穿入壳体需要做固定、密封、防拉扯的场景，基本都能看到这类零件的身影。不同于塑料材质的密封接头，黄铜材质的结构强度更高，抗老化、抗机械冲击的表现更稳定，在户外设备、机床电控、轨道交通配套、船舶电气这类对防护等级、结构耐用性有要求的场景里，黄铜款的密封接头是选型时的优先选项。

　　从实际功能来看，这类接头核心要实现三个层面的作用：首先是线缆穿入后的锁紧固定，避免设备运行过程中线缆受外力拉扯出现接线端子松脱、线缆移位的问题，接头内部的锁紧爪结构在拧紧端盖时会均匀抱紧线缆外护套，抱紧力沿圆周均匀分布，不会出现单点卡压损伤线缆护套的情况；其次是密封防护，配合内置的丁腈橡胶密封环，拧紧后可以实现壳体进线口的IP68级密封，阻挡外界的粉尘、水汽、油污进入设备内部，在有喷淋、多粉尘、户外露天的安装场景下，能有效避免内部电气元件因进污进水出现短路、绝缘失效的故障；第三是电磁兼容层面的屏蔽衔接，部分黄铜接头的结构设计会预留屏蔽层接触点位，带屏蔽层的线缆穿入时，可以将线缆屏蔽层与接头本体、设备壳体做可靠导通，形成连续的电磁屏蔽通路，降低外界电磁干扰对设备内部信号传输的影响，也能避免设备内部的电磁信号向外泄漏。

　　从设计逻辑上看，整个系列的接头采用了统一的结构模块化设计，主体分为带外螺纹的穿线基座、中间的密封橡胶圈、圆周分布的多瓣锁紧爪、尾部的锁紧端盖四个核心部分，不同规格的接头仅在螺纹尺寸、适配线缆直径范围上做参数调整，核心的装配逻辑、零件配合关系完全一致，这种设计一方面可以降低生产端的模具、工装投入，不同规格的同类零件可以共用部分加工工序，另一方面也能降低现场安装人员的学习成本，不管是M8的小规格接头还是M63的大规格接头，安装操作的步骤完全一致，不需要针对不同规格单独做安装培训。

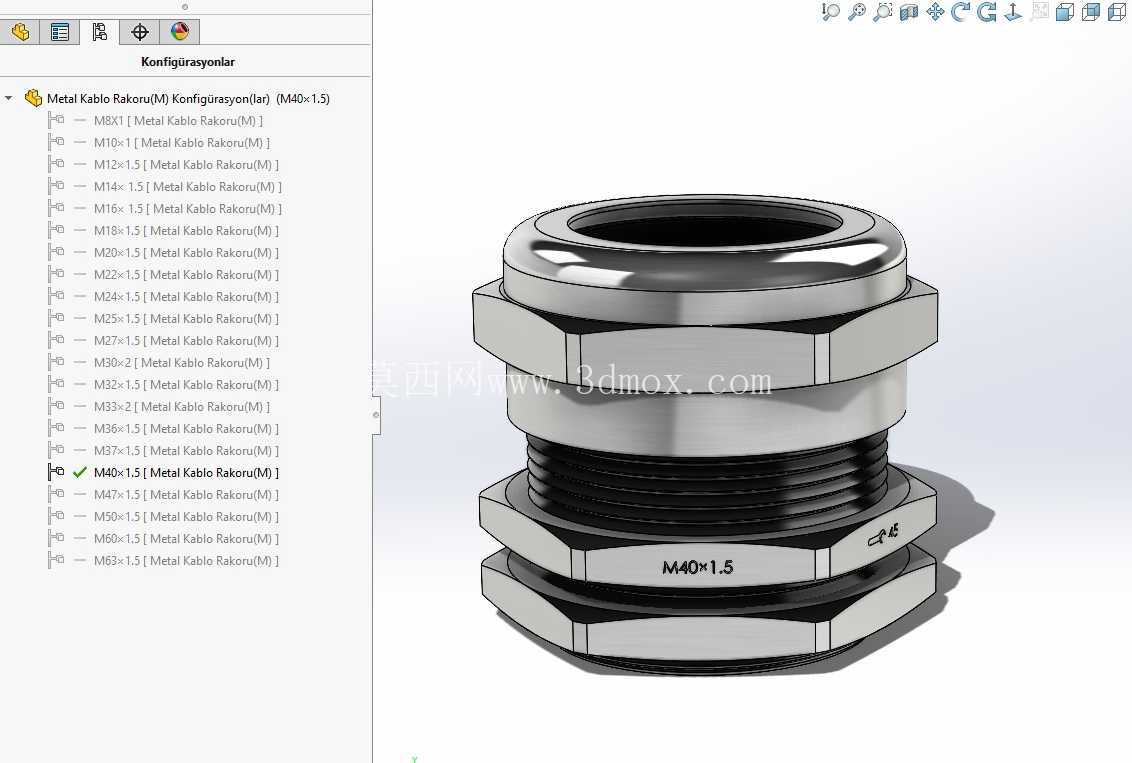

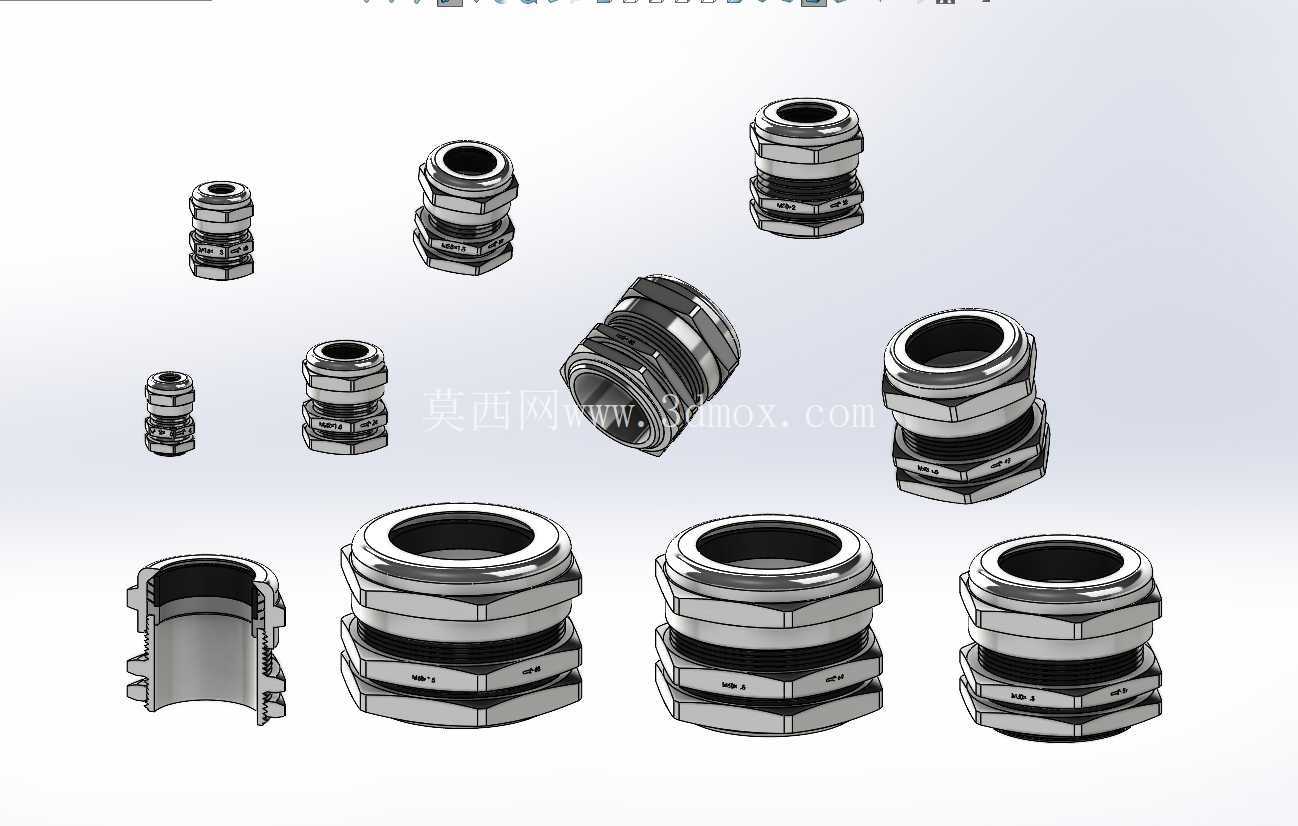

　　尺寸覆盖上，这个系列的公制接头从M8到M63形成了完整的规格梯度，不同规格对应不同的线缆外径适配范围：小规格的M8、M10接头主要适配传感器线缆、信号控制线这类直径较细的线缆，多用于小型传感器、分布式IO模块的进线端；中间段的M12、M16、M20、M25是工业现场应用最广的规格，适配常规的动力线缆、多芯控制电缆，是普通电控柜、设备本体进线口的常用选型；大规格的M32到M63接头，主要适配大线径的动力电缆、多芯汇总线缆，多用于大功率设备进线、主控制柜的总进线位置。安装边界上，每个规格的接头都明确标注了对应的壳体开孔尺寸、螺纹旋合长度、安装后尾部的预留操作空间，选型时只需要确认穿入线缆的外径范围、设备壳体的壁厚、安装位置的操作空间，就能匹配到对应的规格，不需要额外做结构改制。接头的六角结构设计兼顾了扳手操作的便利性，不管是安装时用开口扳手拧紧基座，还是尾部锁紧端盖的拧紧操作，六角的对边尺寸都符合通用五金工具的标准尺寸，现场安装不需要配备专用工具，用常规的呆扳手、活动扳手就能完成可靠装配。

　　细节设计上，接头的螺纹部分采用了标准公制细牙螺纹，细牙螺纹的螺距更小，旋合后的同轴度更好，配合端面的密封垫圈，能进一步提升螺纹连接位置的密封性能；锁紧爪的瓣状结构做了圆角过渡处理，抱紧线缆时不会出现锐边切割线缆护套的问题，即使是长期处于震动工况下，也不会因为持续的微动磨损损伤线缆外绝缘层；黄铜材质的表面做了镀镍处理，在保留黄铜优良切削加工性能、导电性能的同时，提升了表面的抗氧化、抗腐蚀能力，在有弱腐蚀、高湿度的安装环境下，也能长期保持外观和结构性能的稳定，不会轻易出现锈蚀、卡滞的问题。
