CanSat竞赛用迷你卫星结构设计

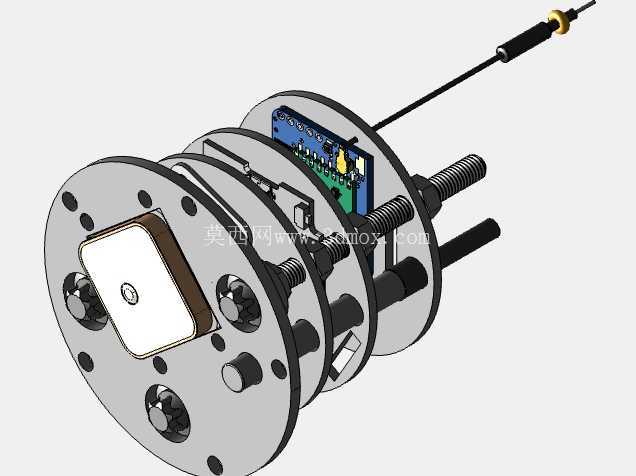

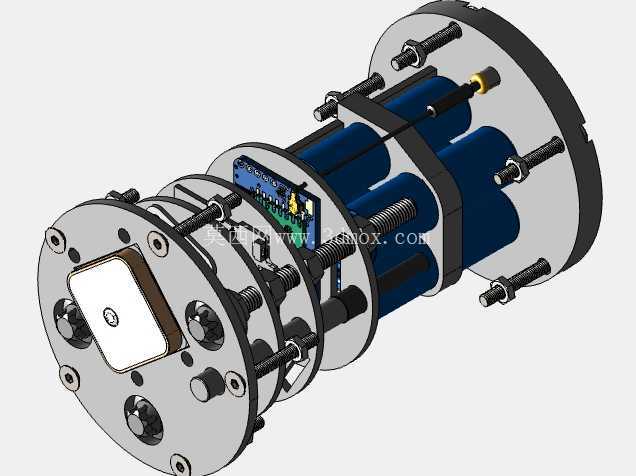

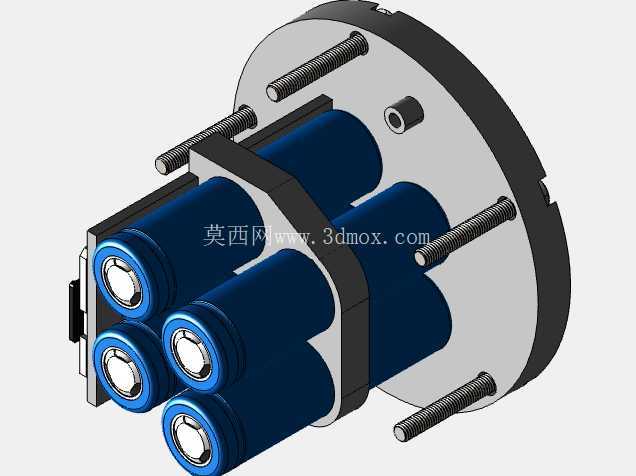

　　该结构面向近地空间探测类学生竞赛场景设计，整体采用圆柱堆叠式构型，适配标准罐装卫星的发射搭载约束，可直接装入对应口径的发射载具舱段，无需额外定制适配转接结构。整套结构沿轴向分为多个功能层，每层通过周向均布的长螺栓实现层间锁紧，螺栓与层板之间加装压缩弹簧，既可以抵消发射阶段的轴向冲击载荷，也能在落地缓冲时吸收部分碰撞能量，避免内部电子器件受冲击损坏。最前端层板集成了外露的传感模块安装位，预留了对应传感器的走线孔与定位凸台，可直接固定气压、温湿度、定位等探测元件，模块与层板之间设置减震泡棉安装槽，降低振动对传感精度的影响。中间层为电池与核心控制板安装区域，电池采用并排圆柱型电芯布局，电芯外侧设置弧形定位卡箍，卡箍与层板通过小螺丝固定，

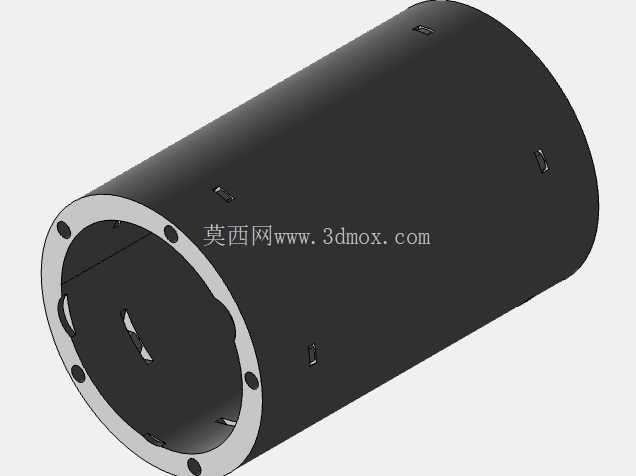

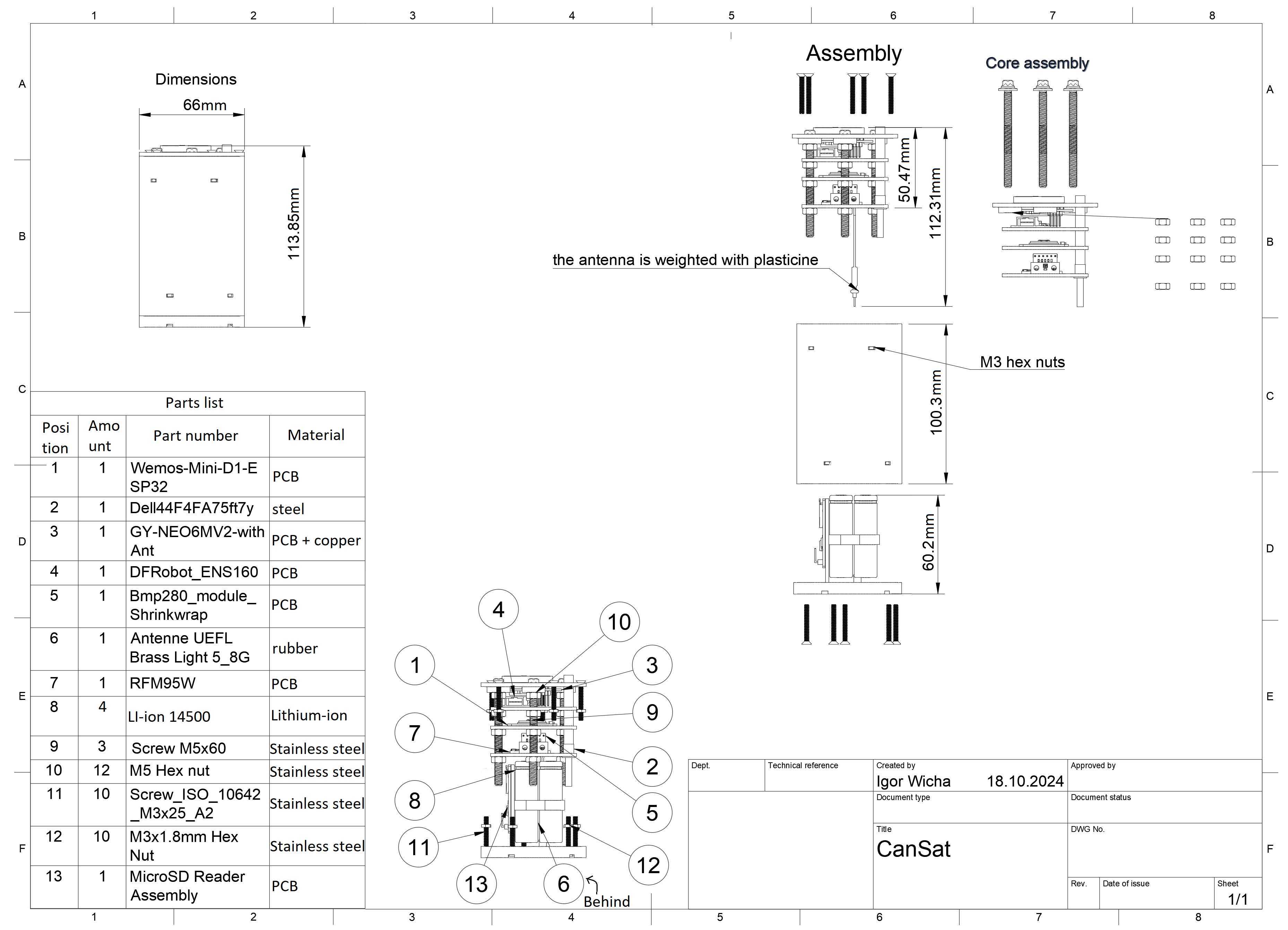

　　可限制电芯在径向与轴向的窜动，控制板通过铜柱固定在对应层板上，板间预留足够的接插件插拔空间，方便调试阶段的线路拆装。后端层板设置了伞绳挂载点与通讯天线引出位，天线从层板侧边的斜孔穿出，避免与降落伞开伞动作产生干涉，挂载点采用嵌入式金属螺母，提升反复拆装过程中的螺纹连接强度。层板主体采用轻量化板材加工，在非安装区域做了镂空减重处理，在保证结构刚度的前提下尽可能降低整体自重，适配竞赛对载荷重量的严格限制。所有层板的安装孔位均做了同轴度公差约束，保证长螺栓装配时无卡滞，周向设置的定位销孔可避免层间装配时出现角度错位，保证各功能模块的相对位置精度。结构的径向尺寸严格控制在标准CanSat的口径范围内，

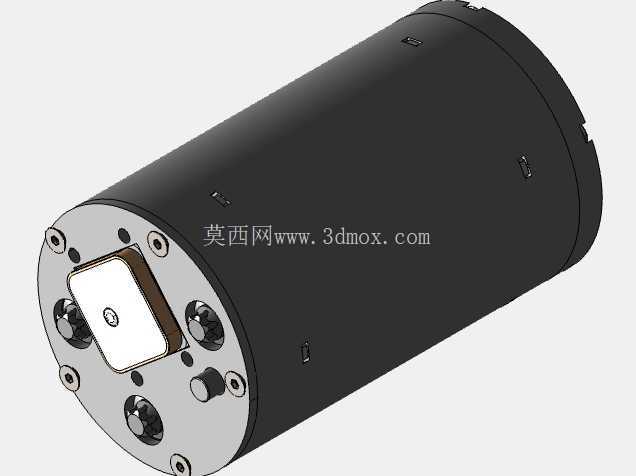

　　轴向总长度可根据搭载的功能模块数量灵活调整，增减层板时只需更换对应长度的锁紧螺栓即可，具备较强的功能拓展性。走线槽沿层板内侧的缺口布置，所有线路均可隐藏在结构内部，避免外露线路在开伞或落地过程中被勾扯断裂，接插件位置预留了操作空间，可在不拆解整体结构的情况下完成外部接口的插拔调试。前端外露的传感模块周围设置了凸起的保护边框，落地时即使前端触地，边框也会先接触地面，避免传感元件直接受碰撞。整套结构兼顾了发射阶段的抗冲击要求、落地阶段的缓冲需求以及调试阶段的拆装便利性，所有安装位均匹配常用的电子元件标准尺寸，无需额外定制非标连接件，可快速完成整星的装配与调试，适配竞赛项目短周期开发的需求。
