基于伺服驱动的多自由度简易教学机械臂

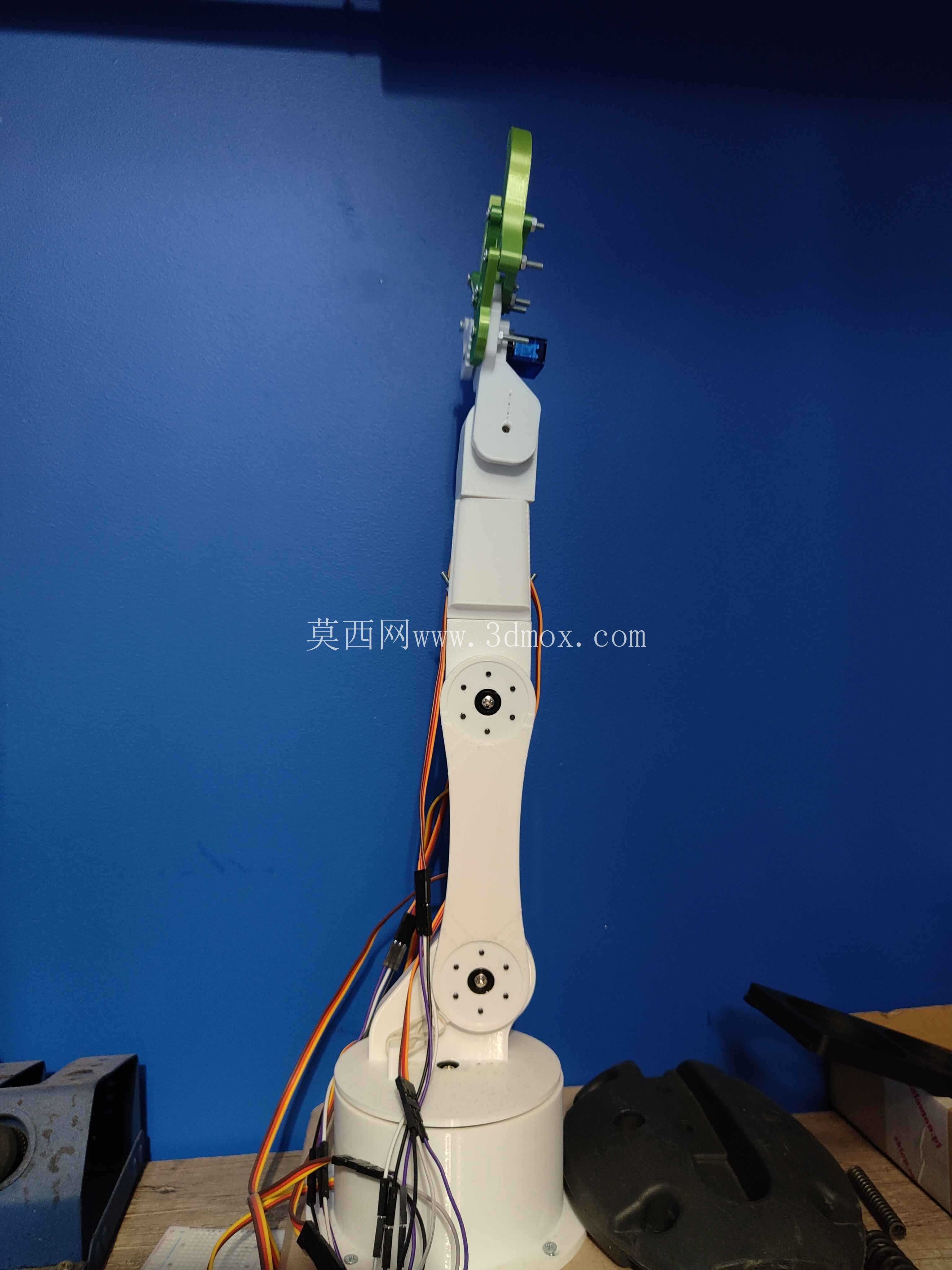

这款多关节简易机械臂的结构设计，核心围绕教学实训场景的实操需求展开，整体采用串联式关节布局，从底部回转基座到末端执行器共设置四个运动自由度，可覆盖平面内抓取、定点搬运、轨迹模拟等基础实训操作需求，适配高校工程训练、创客空间入门教学、青少年科创实践等场景的使用要求，能够帮助使用者快速理解串联机器人的运动学逻辑、关节传动原理以及舵机控制的基础方法。

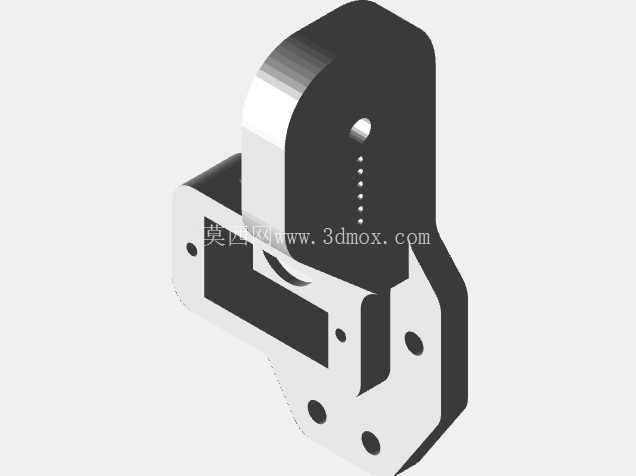

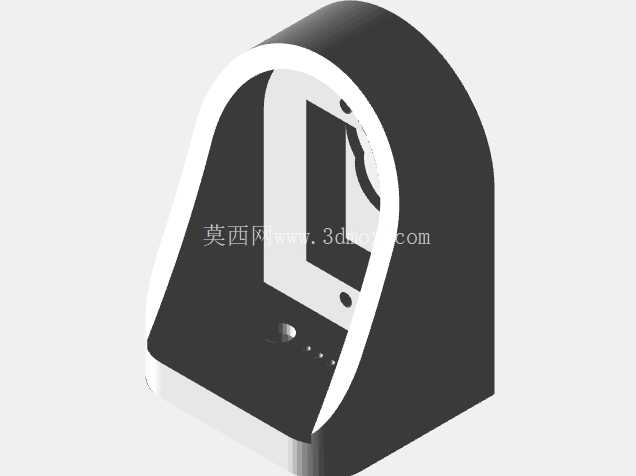

从结构设计逻辑来看，整机的关节动力源选用两种规格的舵机搭配，底部回转关节、大臂俯仰关节、小臂俯仰关节采用MG945舵机提供动力，这类舵机输出扭矩充足，可支撑臂体伸展状态下的负载需求，末端腕部回转以及夹爪开合动作采用SG90舵机驱动，在满足末端动作精度要求的同时，尽可能降低末端执行器的自重，减少臂体前端的负载冗余。所有关节的连接结构均采用平面拼接式设计，关节铰接处预留标准舵机安装位，舵机输出轴通过舵盘与相邻臂段直接连接，省去了额外的传动减速结构，既降低了装配复杂度，也减少了传动间隙带来的运动误差，对于入门级使用者来说，装配调试的门槛大幅降低，不需要复杂的工装辅助即可完成整机搭建。

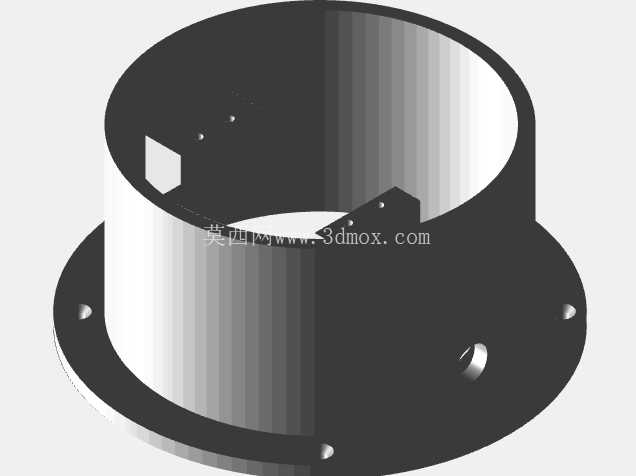

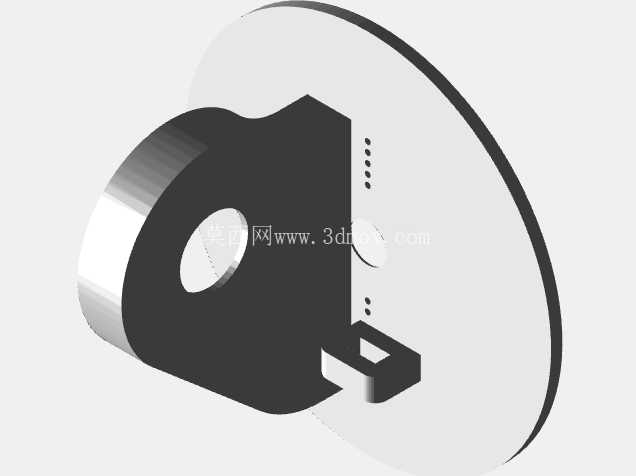

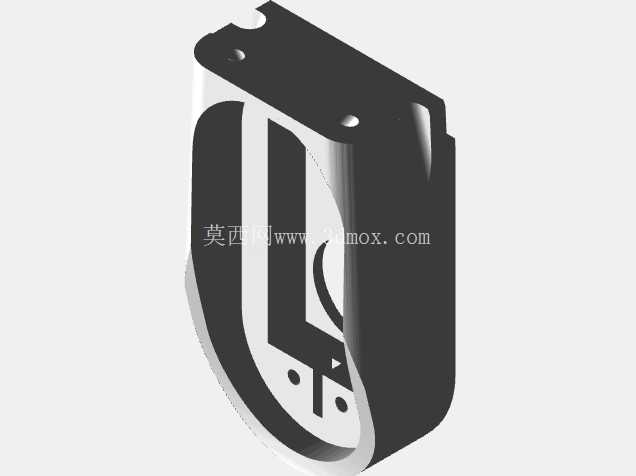

在安装边界与尺寸设计上，底部基座采用圆盘式结构，直径控制在120mm左右，基座内部预留舵机安装腔以及走线空间，所有关节的线缆均沿着臂体内部的走线槽布置，避免臂体运动过程中线缆与外部结构发生干涉，同时也让整机外观更加整洁。大臂段长度设计为180mm，小臂段长度设计为150mm，臂体完全伸展状态下，末端执行器的最大作业半径可达380mm，垂直方向的最大抬升高度为320mm，这个尺寸范围既可以满足桌面级实训场景的空间要求，不会占用过多操作台面积，同时也能保证足够的作业范围来完成基础的搬运、码放实训任务。臂体的所有结构件均采用等厚板材加工设计，板材厚度统一为3mm，既可以通过3D打印快速制作原型，也可以采用亚克力、薄铝板等材料切割加工，适配不同的制作条件，结构件上的安装孔位均按照标准舵机的安装尺寸设计，孔位公差控制在0.2mm以内，保证舵机安装后不会出现松动偏移，减少关节运动的虚位。

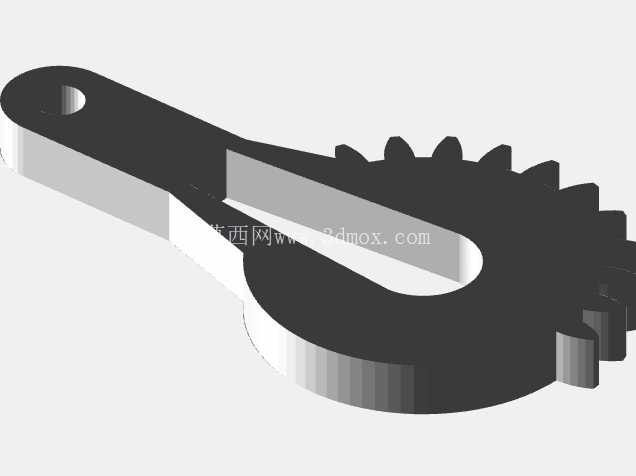

从实际功能特性来看，这款机械臂的控制核心采用Arduino开源控制板，搭配舵机驱动扩展板即可实现所有关节的独立控制，使用者可以通过编写简单的控制程序，实现关节角度的精准控制，完成预设轨迹的运动，也可以外接手柄、传感器等外设，实现手动遥控、视觉引导抓取等拓展功能。末端夹爪采用平行开合式设计，夹爪的开合行程为40mm，可夹持尺寸在35mm以内的规则形状物体，夹持力通过末端舵机的扭矩输出进行调节，既可以夹持海绵、塑料块等轻质实训工件，也不会因为夹持力过大损坏工件表面。关节处的结构设计预留了角度限位块，可根据实际使用需求限制每个关节的最大运动角度，避免舵机超行程转动导致的结构损坏或者线缆拉扯，比如大臂俯仰角度限制在0到90度之间，小臂俯仰角度限制在-30到80度之间，底部回转角度限制在0到180度之间，这些限位设计既满足了常规实训动作的角度需求，也提升了整机运行的安全性。

在实际教学应用场景中，这款机械臂可以作为机器人运动学教学的实操载体，使用者可以通过调整臂段长度、关节零点位置等参数，直观理解D-H参数法的建模逻辑，验证正逆运动学的计算结果；也可以作为嵌入式控制教学的实践平台，让使用者从机械结构装配、电路接线到程序编写全流程参与，完整掌握简易机电一体化设备的开发流程。结构设计过程中充分考虑了入门使用者的装配需求，所有结构件之间的连接均采用标准紧固件，不需要特殊的连接工艺，普通的十字螺丝刀即可完成整机装配，装配过程中不需要进行复杂的配做加工，所有零件均为互换性设计，单个零件损坏后可以单独更换，降低了实训过程中的维护成本。臂体的结构造型采用简洁的流线型设计，臂段边缘做了圆角处理，避免装配和使用过程中划伤使用者，同时也减少了臂体运动过程中与周边物体的剐蹭风险。整机的重心设计经过优化，当臂体完全伸展到最大作业半径时，整机重心仍然落在底部基座的支撑范围内，不会出现倾翻的情况，不需要额外将基座固定在操作台上，即可稳定完成常规的实训动作，进一步降低了使用场景的限制。
