CanSat探空卫星载荷舱结构设计

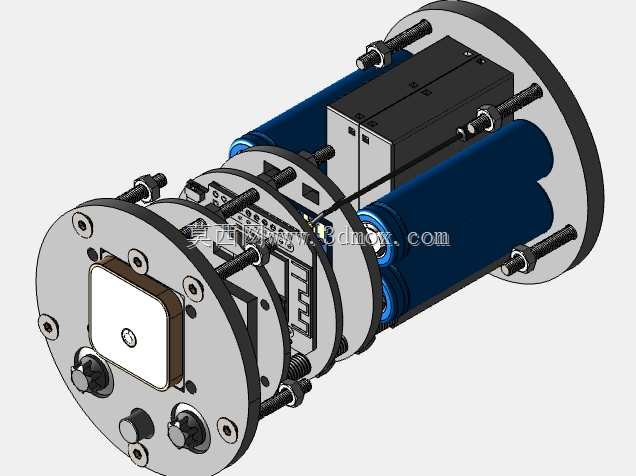

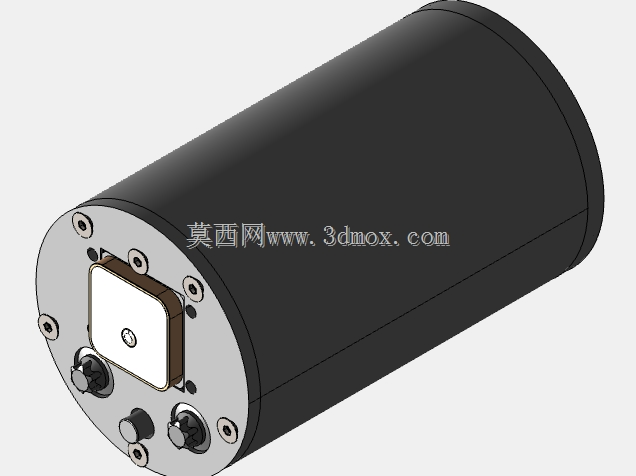

　　这套结构面向探空火箭搭载的罐装卫星任务场景，服务于近地短程探空试验中载荷整体收纳、发射段抗载、开舱后独立工作的工程需求。整体采用圆柱外廓适配标准探空火箭内径，舱体两端设置圆形安装端板，周向布置多根贯穿式长拉杆，配合两端锁紧螺母将全部内部层叠机架轴向压紧，发射阶段可承受轴向过载与径向振动，避免内部模块出现窜动、松脱。

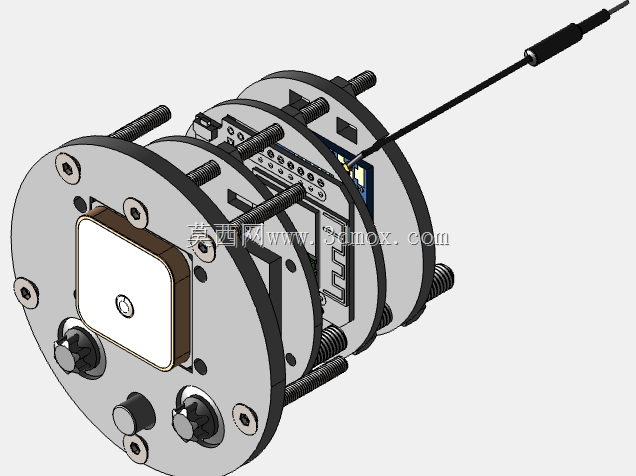

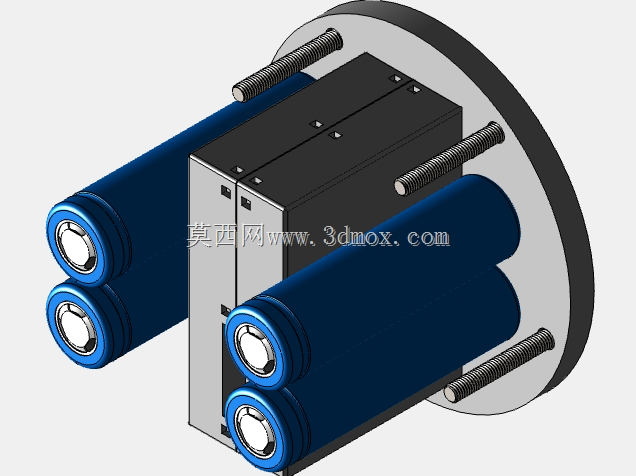

　　内部机架采用多层堆叠板式布局，各层板之间通过支撑螺柱定距分隔，层间预留走线间隙，可依次布置飞控板、电源模块、通信组件、传感单元与任务载荷；每层板开设减重孔与安装孔，既降低整体自重，也为不同尺寸模块提供灵活安装点位，板件边缘做倒角处理，避免装配时割伤线缆。舱体侧部预留多组蓝色圆柱构件安装位，可搭载电池组或配重块，通过调整周向布置位置修正整舱质心，保证探空下降阶段姿态稳定。

　　前端端板集成外露功能窗口，居中设置方形传感安装座，周边布置多组调节旋钮与紧固接口，可直接安装外置传感器、天线或航拍组件，端板周向均布沉头孔，既保证端面平整度，也能快速拆解端板完成内部设备调试。后端法兰盘预留对接接口，可与探空火箭伞舱或释放机构直接适配，对接孔位按通用探空载荷接口规范排布，无需额外转接件即可完成装箭。

　　设计过程中优先控制径向包络尺寸，所有突出构件均不超出圆柱外廓，避免入筒时发生卡滞；轴向长度按模块堆叠总高加两端压紧余量设定，拉杆长度适配层叠总厚，螺母锁紧后预留防松垫圈安装空间。内部走线沿层板边缘预留的线卡位布设，跨层线缆采用螺旋收拢方式，避免开舱释放时线缆拉扯模块。整舱结构拆解后可逐层更换任务模块，适配不同探空实验的载荷配置需求，既满足发射阶段结构强度要求，也兼顾地面调试、重复回收使用的装配便利性。
