低温流体输送阀快速接头结构设计

　　该快速接头结构针对低温流体输送场景开发，核心适配航天燃料加注、低温介质长期存储管路的快速通断需求，解决传统低温接头泄漏率高、对接操作复杂、低温工况下结构可靠性不足的问题。从实际工程应用来看，这类接头主要部署在需要频繁拆装的低温流体管路上，比如地面燃料加注站与存储罐体的连接段、低温试验设备的流体接驳端口、可移动低温储运装置的外接管路接口，作业时无需额外辅助工具即可完成对接与脱离，大幅缩短管路拆装的作业时长，同时降低低温介质泄漏带来的安全风险。

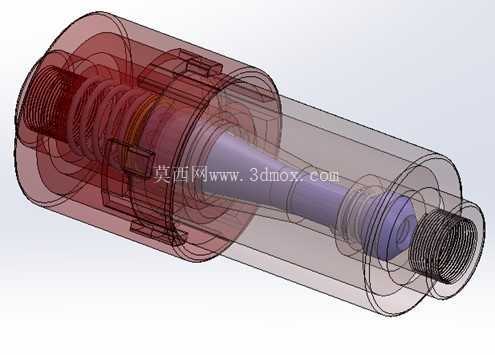

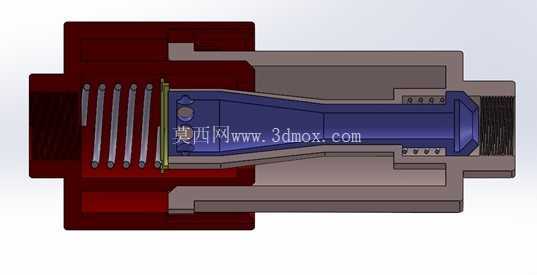

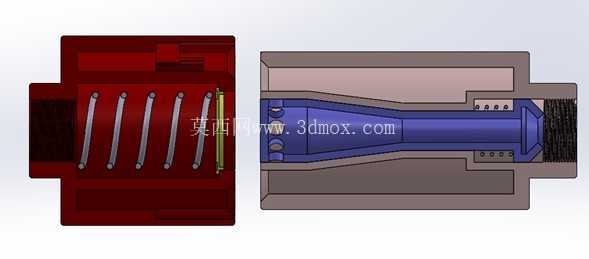

　　结构设计上采用混合式耦合方案，将机械耦合结构的鲁棒性与磁致动组件的精准受控特性结合，规避传统纯机械卡扣接头在低温下卡滞、纯磁吸接头对接强度不足的缺陷。接头整体采用同轴嵌套式布局，外部为透明可视化的防护壳体，可直接观察内部阀芯的对位状态与密封件的形变情况，方便作业人员快速判断对接是否到位；内部沿轴向依次设置导向锥段、密封副、磁致动锁止组件、流体通道，导向锥段采用大锥角导入设计，允许对接时存在±3mm的径向错位，降低现场对接的对位精度要求，适配户外、狭小空间等对位条件较差的作业场景。

　　密封结构采用多道冗余设计，主密封采用耐低温弹性体材质，适配低温介质的温度工况，副密封采用金属硬密封结构，在主密封出现磨损或低温形变时仍能维持密封性能，两道密封之间设置泄漏导流槽，可将微量渗漏介质引导至指定收集位置，避免介质直接外泄引发安全隐患。磁致动锁止组件布置在接头中部的环形腔体内，对接到位后通过磁吸力驱动锁止销自动卡入对接端的环形锁槽，无需人工操作锁止机构；脱离时仅需施加指定大小的轴向拉力即可克服磁吸力完成解锁，不会出现低温下锁止机构冻住无法脱离的问题。

　　安装边界方面，接头两端采用标准外螺纹接口，可直接适配同规格的低温流体管路，无需额外加工转换接头；整体轴向长度控制在120mm以内，最大外径48mm，安装时仅需预留径向60mm、轴向150mm的操作空间，可适配密集排布的管路安装场景。流体通道采用等径设计，通径与连接管路保持一致，避免通径突变引发的流阻增大、介质气蚀问题，通道内壁做镜面抛光处理，降低低温介质流动时的阻力，同时减少介质残留，方便接头脱离后的清洁与存放。

　　从结构可靠性角度出发，所有与低温介质接触的零部件均采用适配低温工况的材质，避免低温下材料脆化引发的结构失效；外部防护壳体采用高强度透明工程材质，既可以直观观察内部结构状态，也能承受一定的外部冲击，保护内部精密的磁致动组件不受外力损坏。接头的活动部件均设置防尘密封结构，避免外界粉尘、水汽进入内部腔体，在低温环境下冻结影响机构动作灵活性。实际测试中，该结构在额定工作压力下的泄漏率远低于传统低温接头标准，对接循环寿命可达千次以上，完全满足工业级低温流体输送的使用要求，可直接用于现有低温管路系统的接头替换，也可作为新建设备的标准接驳部件使用。
