多叶对开式矩形通风调节风门结构

　　在商用建筑、工业厂房的HVAC系统管网中，这类矩形多叶调节风门是风道支路风量分配、工况切换的核心执行部件，区别于圆形蝶阀，矩形结构可直接匹配同截面的矩形混凝土风道、镀锌板风管，无需额外做变径转接，能大幅降低现场安装的材料成本与风阻损耗。从结构设计来看，该风门采用对开式叶片排布，四组叶片通过侧边的联动连杆机构实现同步转动，相比平行式叶片结构，对开式叶片在调节过程中气流分布更均匀，不会出现单侧风道偏流的问题，在50%开度工况下，风道截面的气流速度不均匀度可控制在15%以内，能有效降低风门后端的气流噪声，适配对静音要求较高的办公场所、医院住院部等场景的通风系统。

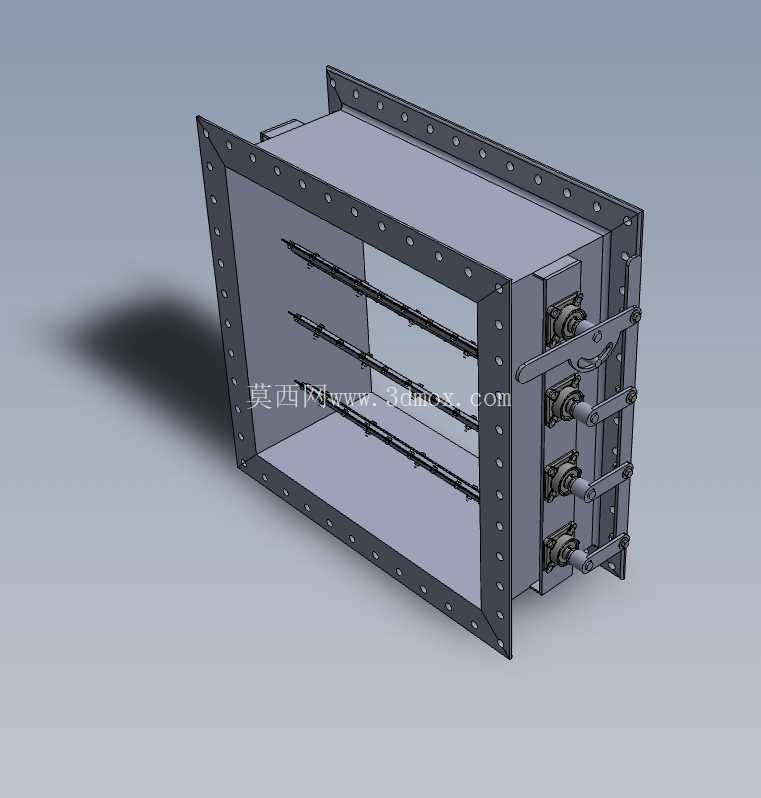

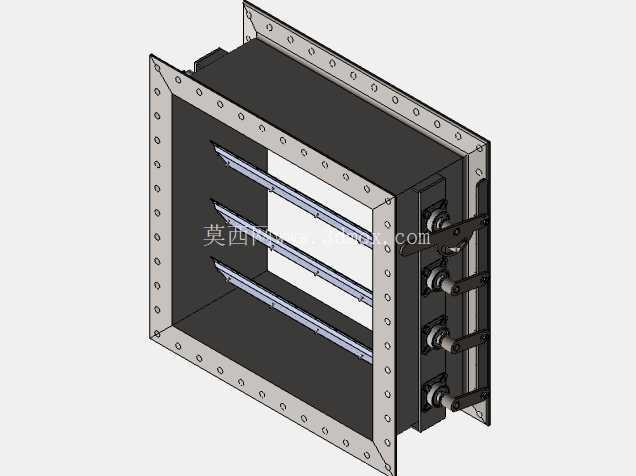

　　风门的外框采用等边角钢法兰拼接结构，法兰边均匀排布螺栓安装孔，孔位间距严格遵循通风管道安装规范，可直接与同规格的风管法兰通过螺栓紧固，法兰与叶片腔体之间采用连续焊接工艺，避免焊接缝隙漏风，在1000Pa的系统风压下，风门全关状态的漏风率可控制在1%以内，满足常规通风系统的气密性要求。叶片采用双层镀锌钢板压制成型，中间设置加强筋结构，在叶片长度达到1200mm的工况下，叶片自身挠度不超过2mm，不会因为长期受气流冲击出现叶片变形、关闭不严的问题，叶片转轴采用铜合金衬套与外框连接，转动阻尼均匀，手动操作时的转动力矩不超过5N·m，无需额外加装助力机构即可实现单人手动调节，也可根据控制需求在转轴端加装电动执行器，接入楼宇自控系统实现远程风量自动调节。

　　从安装边界来看，该风门的法兰边宽度为40mm，安装时需要在法兰之间加装3mm厚的橡胶密封垫，避免法兰结合面漏风，风门本体的厚度为210mm，在风道布置时需要预留至少250mm的轴向安装空间，同时侧边的联动机构需要预留150mm的操作空间，避免安装后连杆被周边管线遮挡无法操作。在实际应用场景中，这类风门可用于空调机组的新风入口、回风支路、排风总管等位置，通过调节叶片开度控制各支路的风量配比，保证各个房间的送风量达到设计值，在过渡季节可通过全开新风风门、关闭回风风门实现全新风运行，降低空调系统的运行能耗。

　　设计过程中需要重点考虑叶片的转动间隙，叶片与外框内壁、相邻叶片之间的间隙控制在2mm，既保证叶片转动过程中不会出现卡滞，又能尽可能降低关闭状态的漏风量，联动连杆的铰接点采用耐磨销轴连接，长期反复调节不会出现铰接点松旷导致的叶片开度不同步问题。在工业厂房的通风系统中，这类风门还可用于排烟系统的风量调节，不过需要将叶片材质更换为耐高温钢板，满足280℃工况下连续工作30min的消防要求，常规镀锌板材质的风门仅适用于80℃以下的常规通风、空调系统，不能直接用于消防排烟管网。

　　从气流特性来看，当叶片开度在30°到70°区间时，风门的风量调节线性度最好，适合作为系统的动态调节部件使用，当开度小于20°时，气流通过叶片间隙的流速会快速升高，容易产生气动噪声，因此在系统调试时，应避免风门长期处于小开度工况，可通过调整风机转速来匹配系统阻力，降低系统运行噪声。风门的转轴位置设置有密封压盖，可避免风道内的灰尘通过转轴间隙泄漏到外部环境，在洁净厂房的通风系统中应用时，还可在密封压盖内加装毛毡密封件，进一步提升转轴位置的密封性能，满足洁净区域的压差控制要求。
