法兰式手动双联球阀水控管路结构

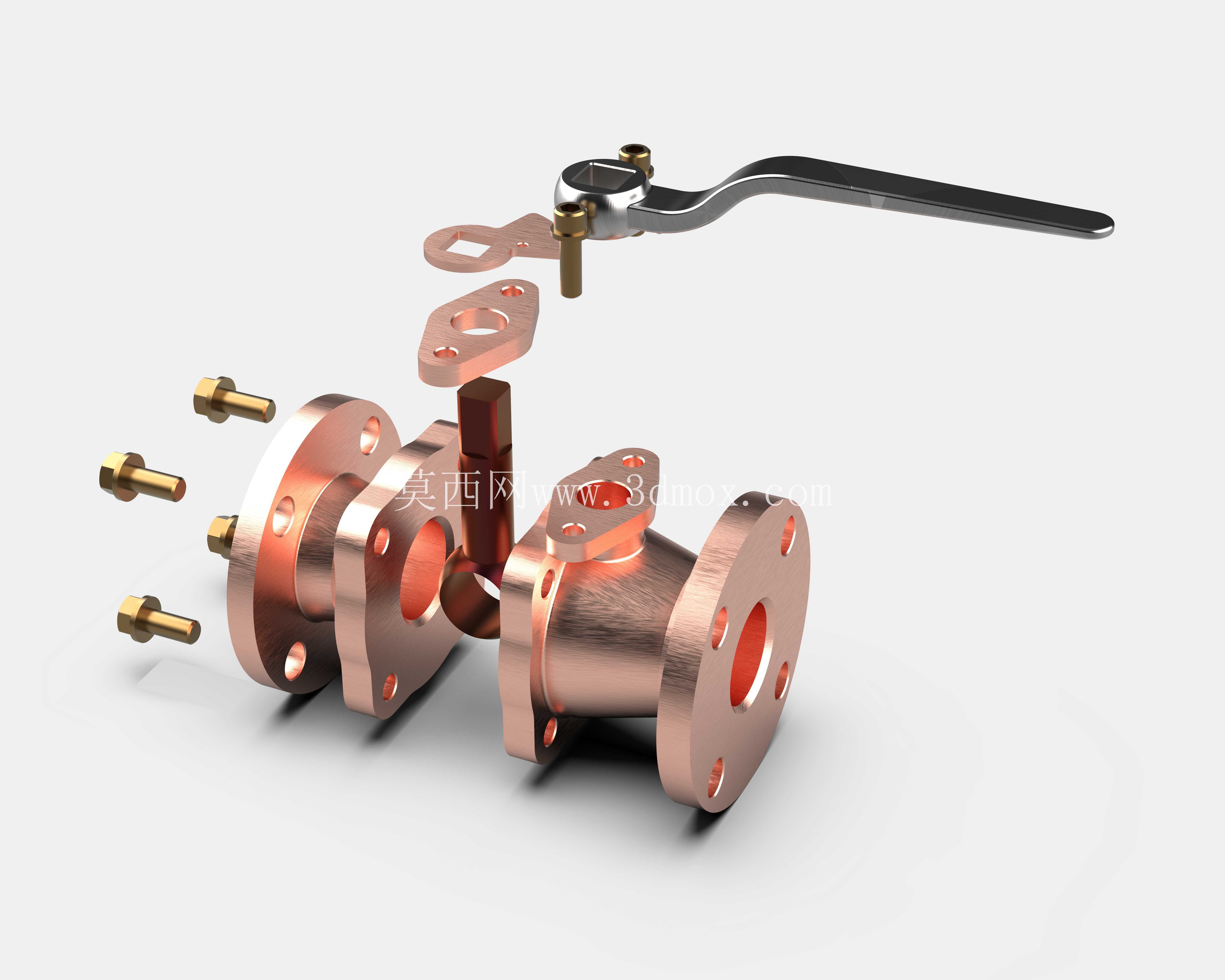

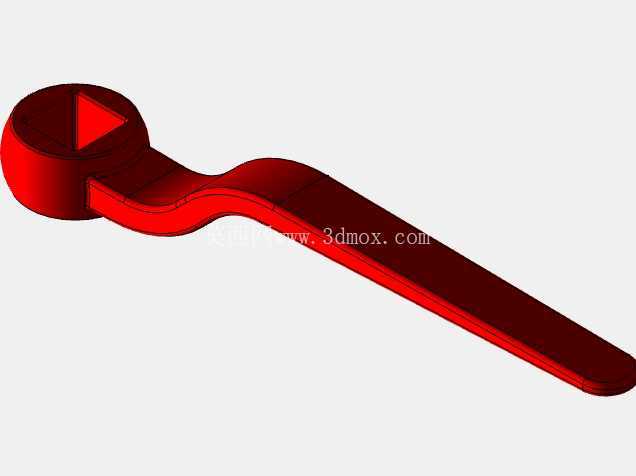

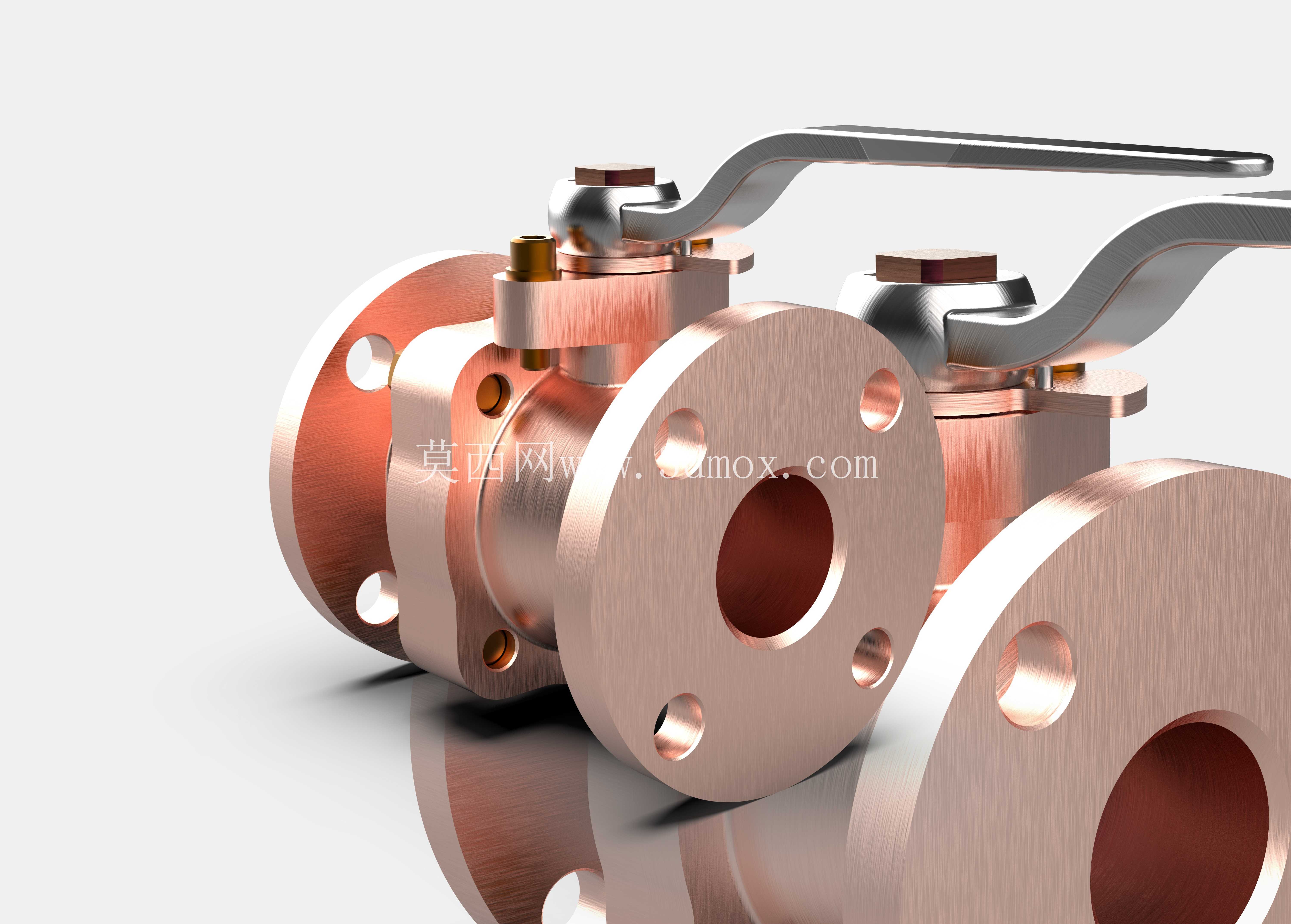

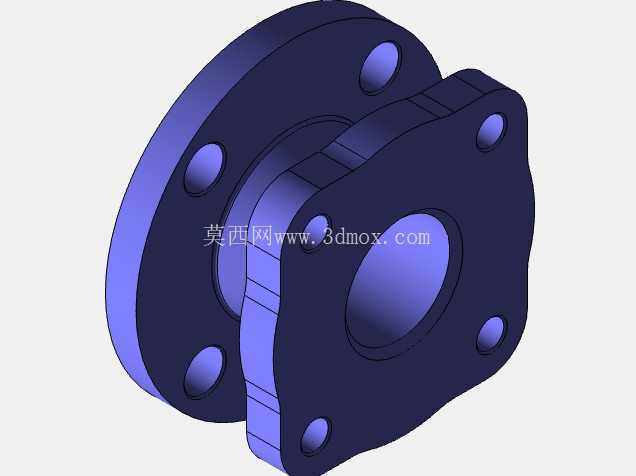

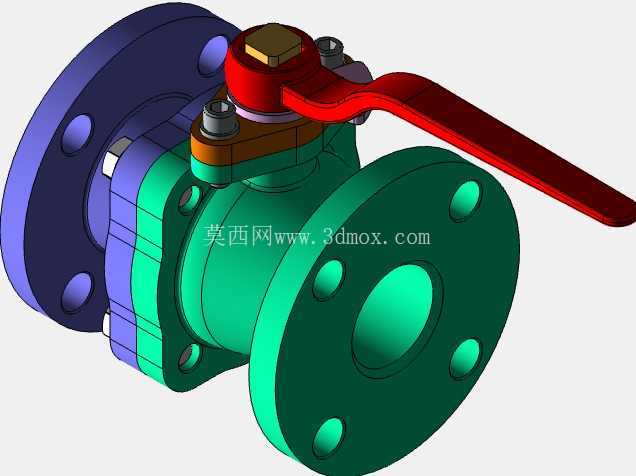

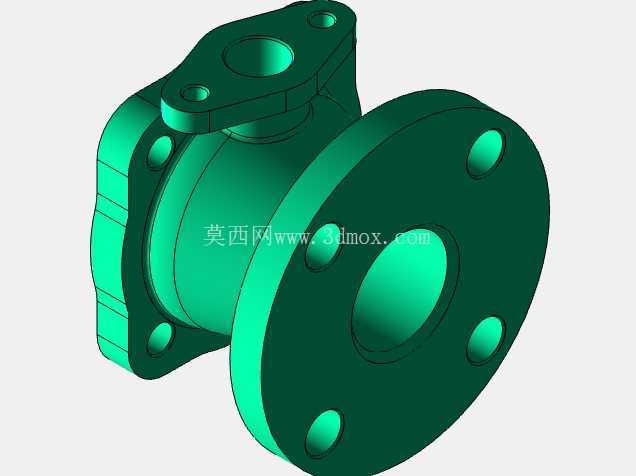

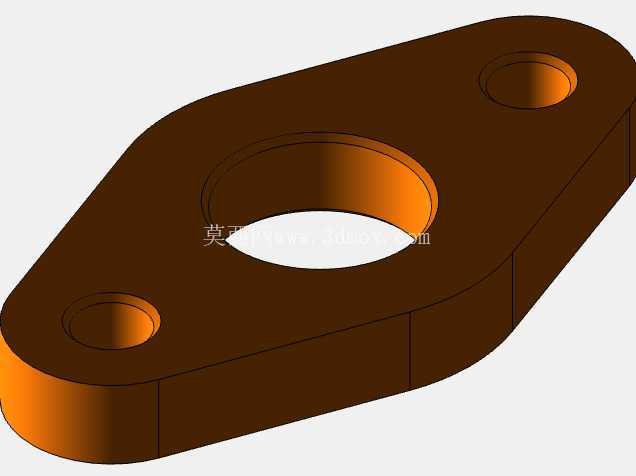

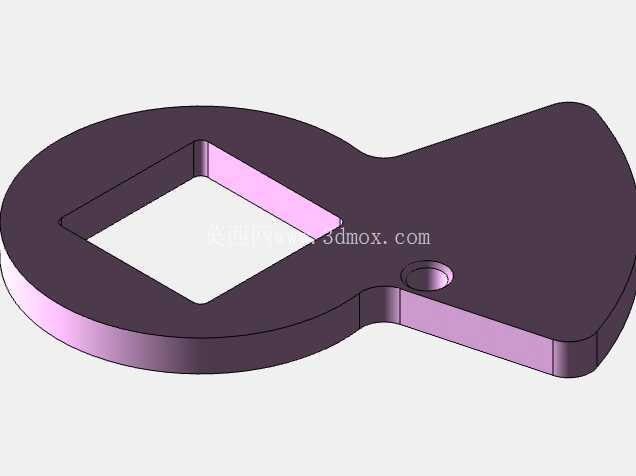

　　在民用供水、工业循环水、暖通空调水系统等管路场景中，这类双联法兰式手动球阀常被用于需要同步通断两路介质、或是单路介质旁通切换的管路节点，相比单只球阀的串联或并联安装，集成式的双联结构能减少管路接头数量，降低泄漏点风险，同时节省管路安装空间，尤其适合安装空间局促、管路排布紧凑的设备间、管井区域。从结构设计来看，该阀采用法兰连接形式，法兰端面上的螺栓孔均布设置，适配对应压力等级的管路法兰对接，安装时可通过法兰间的密封垫片实现端面密封，能承受中低压工况下的水介质输送压力，适配常规民用供水、工业冷却水系统的压力等级要求。手动操作的杠杆式手柄设计，操作力矩经过匹配优化，操作人员无需借助额外工具即可完成阀门的启闭动作，手柄的转动角度对应阀芯的开度位置，可直观判断阀门的通断状态，部分工况下也可通过手柄的限位结构实现半开状态的流量调节，不过该类球阀的核心功能还是以快速通断为主，调节工况仅适用于对流量精度要求不高的支路管路。产品的整体结构采用左右对称的双联布局，两个阀芯腔体通过中间的连接段集成在一起，共用部分壳体结构，相比两个独立球阀的拼接结构，集成式壳体的刚性更好，在管路受力时不容易出现连接处变形的问题，阀芯采用金属密封结构，适配水介质的长期输送，不容易出现结垢卡滞的问题，日常维护时仅需拆卸阀盖即可更换密封件，无需将整个阀门从管路上切割拆除，降低后期运维的工作量。从安装边界来看，该阀门的法兰端面间距、螺栓孔中心距、法兰外径均遵循对应通径的法兰标准，选型时只需匹配管路的公称通径与压力等级即可直接替换同规格的传统球阀，无需额外改动管路的焊接或法兰位置，手柄的操作空间预留也符合常规管路安装的操作要求，安装时需注意手柄的转动方向不能被周边管路或支架遮挡，避免出现无法完全启闭的情况。在实际应用中，这类水控球阀常被安装在冷水机组的进出水管路、换热设备的水路分支、消防供水的支路管控、民用建筑的给水立管分支等位置，用于控制对应支路的介质通断，双联的结构形式可以实现进水与回水的同步控制，在设备检修时可以同时切断两路介质，避免单阀关闭时出现的介质串流问题，也可以在旁通管路中实现主路与旁路的快速切换，减少管路切换的操作时间。设计过程中，壳体的流道采用全通径结构，介质流经阀门时的压力损失较小，不会出现明显的节流降压问题，适合大流量的水输送工况，阀杆部位采用多重密封结构，防止介质从阀杆处泄漏，手柄与阀杆的连接采用防松结构，长期操作不会出现手柄打滑、脱落的问题，法兰端面的密封槽设计适配标准垫片的安装，不需要定制特殊规格的密封件，降低后期配件的采购成本。
