并排式冰箱制冷压缩机外壳结构设计

　　在家用制冷设备的结构设计体系中，冰箱压缩机的外壳设计直接决定了整机的运行稳定性、装配适配性以及长期使用的可靠性，本次呈现的并排式冰箱压缩机外壳结构，是针对家用冷藏冷冻设备制冷核心部件的专项结构设计成果。从实际应用场景来看，这类压缩机外壳主要适配中小容积的家用双门、多门冰箱产品，安装于冰箱背部下方的压缩机舱内，需要在有限的舱体空间内完成与制冷管路、电路接线盒、减震底脚的全维度适配，同时要兼顾运行过程中的密封隔音、散热防护、管路避让等多重工程需求。

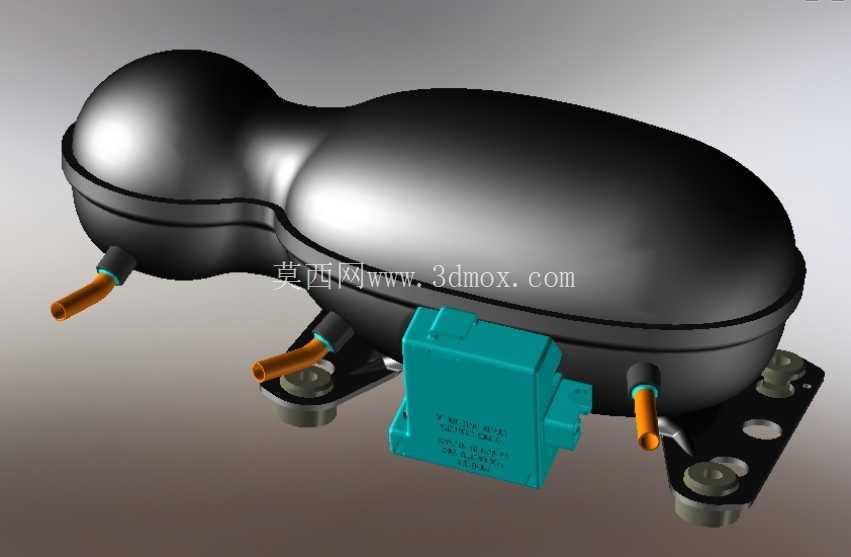

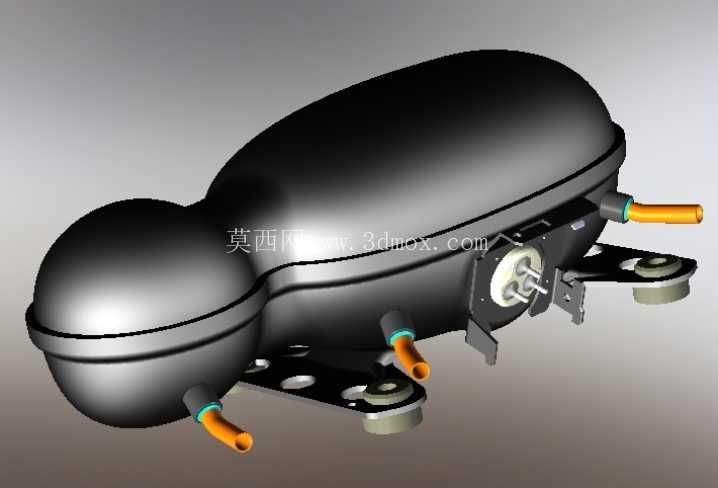

　　从产品功能特性层面拆解，该外壳采用上下扣合的密封式结构设计，主体壳体为冲压成型的密闭腔体，一方面可以容纳内部的压缩机机芯、压缩泵体、电机组件，形成密闭的制冷剂压缩空间，避免制冷回路的制冷剂泄漏，另一方面金属壳体的刚性结构可以阻隔内部机芯运行产生的机械振动与气动噪音向外传递，降低冰箱整机的运行噪音值。壳体侧面预留的三个管路接口，分别对应压缩机的吸气口、排气口以及工艺管口，接口位置的凸起结构做了加厚处理，能够在管路焊接时提供足够的结构强度，避免焊接应力导致的接口开裂，同时接口的朝向经过精准定位，能够直接匹配冰箱舱内的冷凝管、蒸发器管路走向，减少管路弯折角度，降低制冷回路的流阻损失。

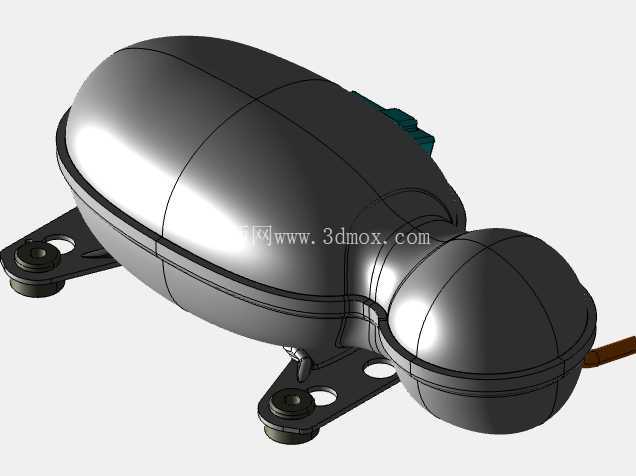

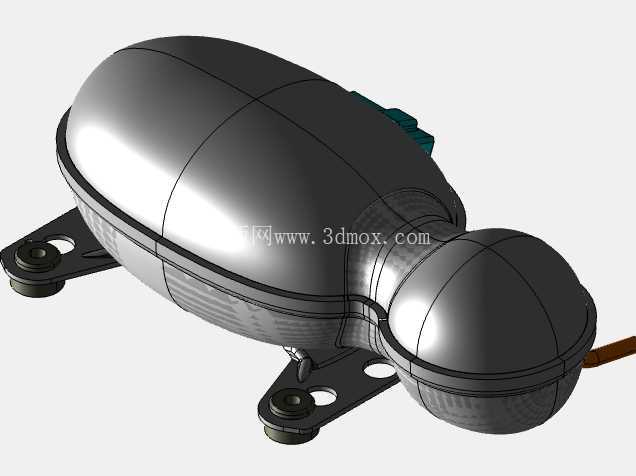

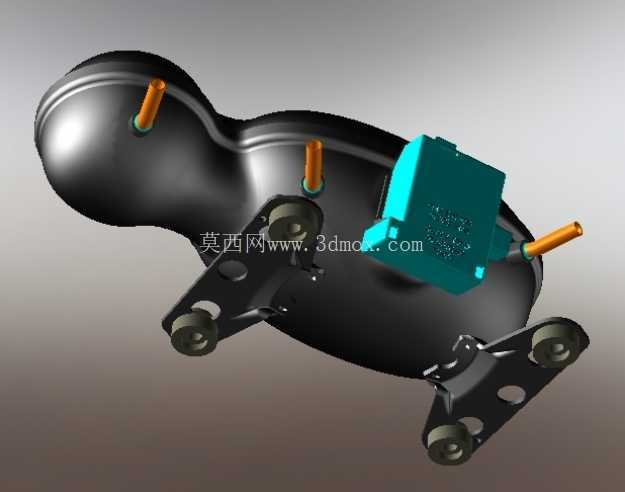

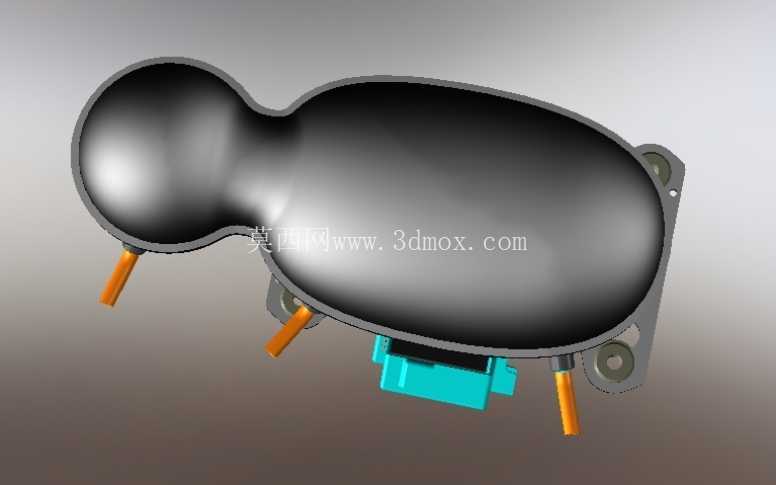

　　在设计思路的落地层面，该外壳的整体轮廓采用了非对称的葫芦形腔体造型，并非规则的圆柱或椭球结构，这种造型设计是经过多轮空间校核得出的最优方案：腔体较大的一侧用于容纳压缩泵体与电机组件，保证内部运动部件有足够的运转空间，不会与壳体内壁发生运动干涉；腔体收窄的一侧则为侧面安装的电气接线盒预留出安装平面，接线盒通过卡扣与螺栓固定在壳体侧面的预制安装位上，接线盒与壳体之间预留有密封垫安装槽，能够避免冰箱化霜产生的冷凝水渗入接线区域造成电路短路。壳体底部的安装支架采用一体化冲压成型的带孔支脚结构，三个支脚的安装孔位呈三角形分布，每个安装孔位都预留了橡胶减震垫的安装沉台，安装时减震垫嵌入沉台后再通过螺栓固定在冰箱底板的安装位上，能够有效衰减压缩机运行时产生的振动向冰箱箱体传递，避免箱体共振产生的额外噪音。

　　关于外形尺寸与安装边界的设计考量，该壳体的整体长度控制在220mm以内，最大宽度为160mm，壳体最高点距离安装底面的高度为180mm，完全匹配常规家用冰箱压缩机舱的通用安装空间，不需要对冰箱的后背板结构做额外改型。安装支脚的孔位间距遵循家用压缩机的通用安装规范，横向孔距为120mm，纵向孔距为90mm，可以直接适配市面上多数冰箱底板的预制安装孔，具备良好的互换性。管路接口的伸出长度统一为25mm，接口外径为8mm，匹配家用制冷系统常用的6mm直径紫铜管的焊接需求，接口的轴线与安装底面呈15度仰角，既方便焊接操作时的焊枪走位，也能避免管路长期使用后因为应力集中出现断裂风险。壳体表面采用黑色电泳涂装处理，涂层厚度控制在20-30μm之间，能够抵御压缩机舱内的潮湿环境，避免壳体长期使用出现锈蚀，同时哑光的涂层表面不会在舱内形成光线反射，方便生产线装配时的视觉对位。在细节设计上，壳体上下扣合的边缘采用翻边咬合结构，扣合后通过环缝焊接实现完全密封，焊接后的焊缝经过打磨处理，不会出现凸起的焊渣，避免装配过程中划伤操作人员或者周边的管路线路。壳体侧面还预留了接地螺钉的安装位，接地螺钉采用M4规格的铜质螺钉，能够保证压缩机外壳可靠接地，满足家电产品的电气安全要求。
