300升卧式压缩机油箱储气罐结构设计

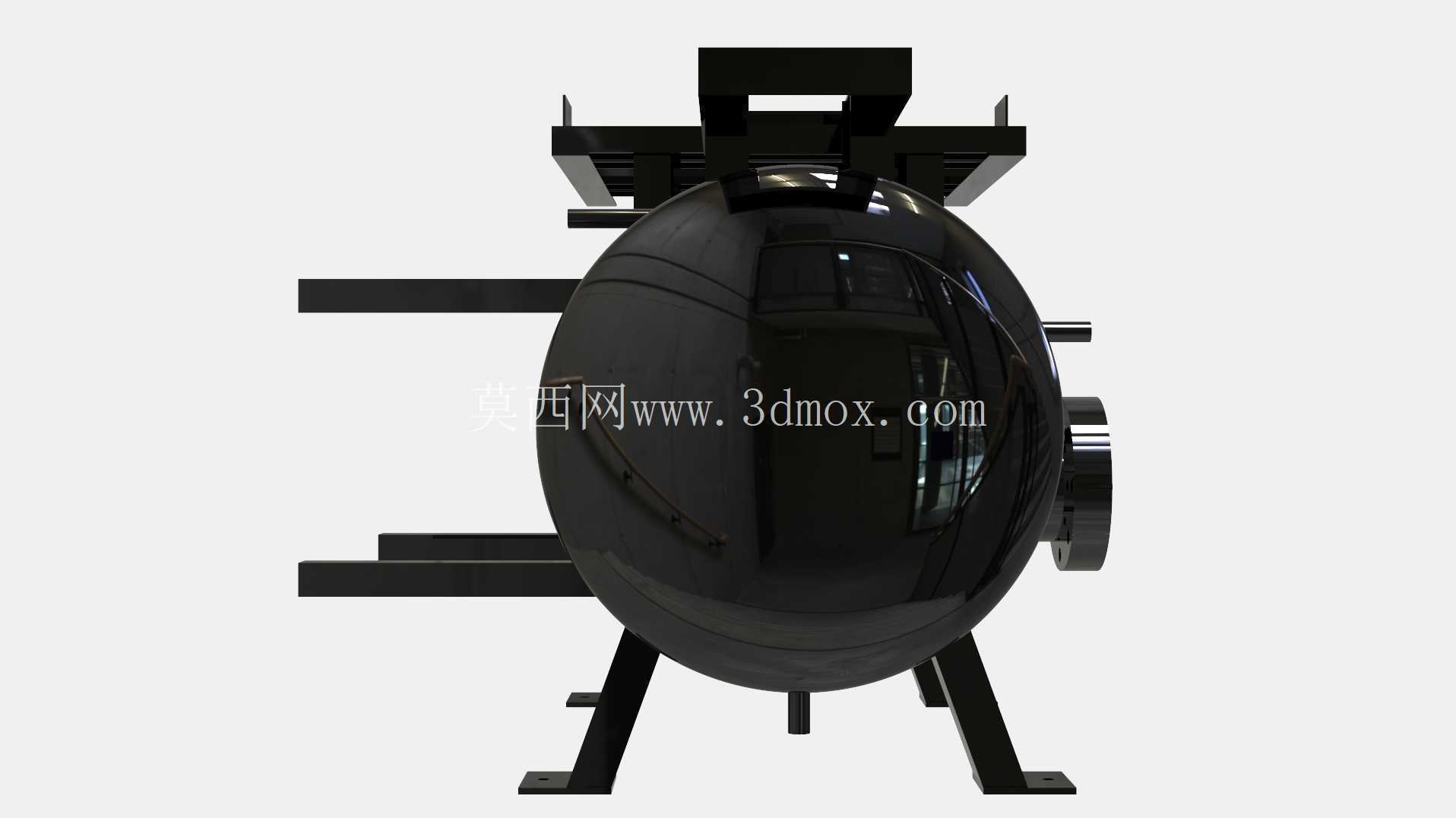

　　在工业气动系统、小型空压站配套以及医用气体供给单元的布局中，储气与储油一体化的罐体单元是核心的承压储能部件，本次设计的300L容量卧式罐体，主要适配中小型固定式空压机的配套安装需求，兼顾润滑油存储与压缩空气缓存稳压的双重作用。从实际工况出发，这类罐体常被布置在空压机主机的下方区域，因此整体采用卧式椭球封头的筒体结构，相比立式罐体能够有效降低整机重心，减少设备运行过程中的振动偏移，同时卧式布局也更适配车间内低矮空间的安装要求，不需要预留过高的竖向检修空间。

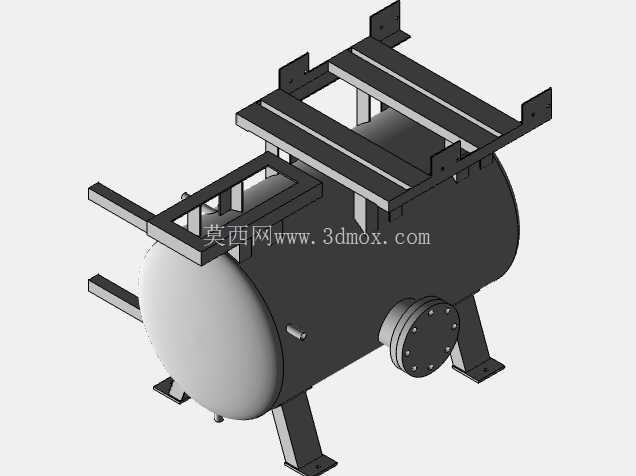

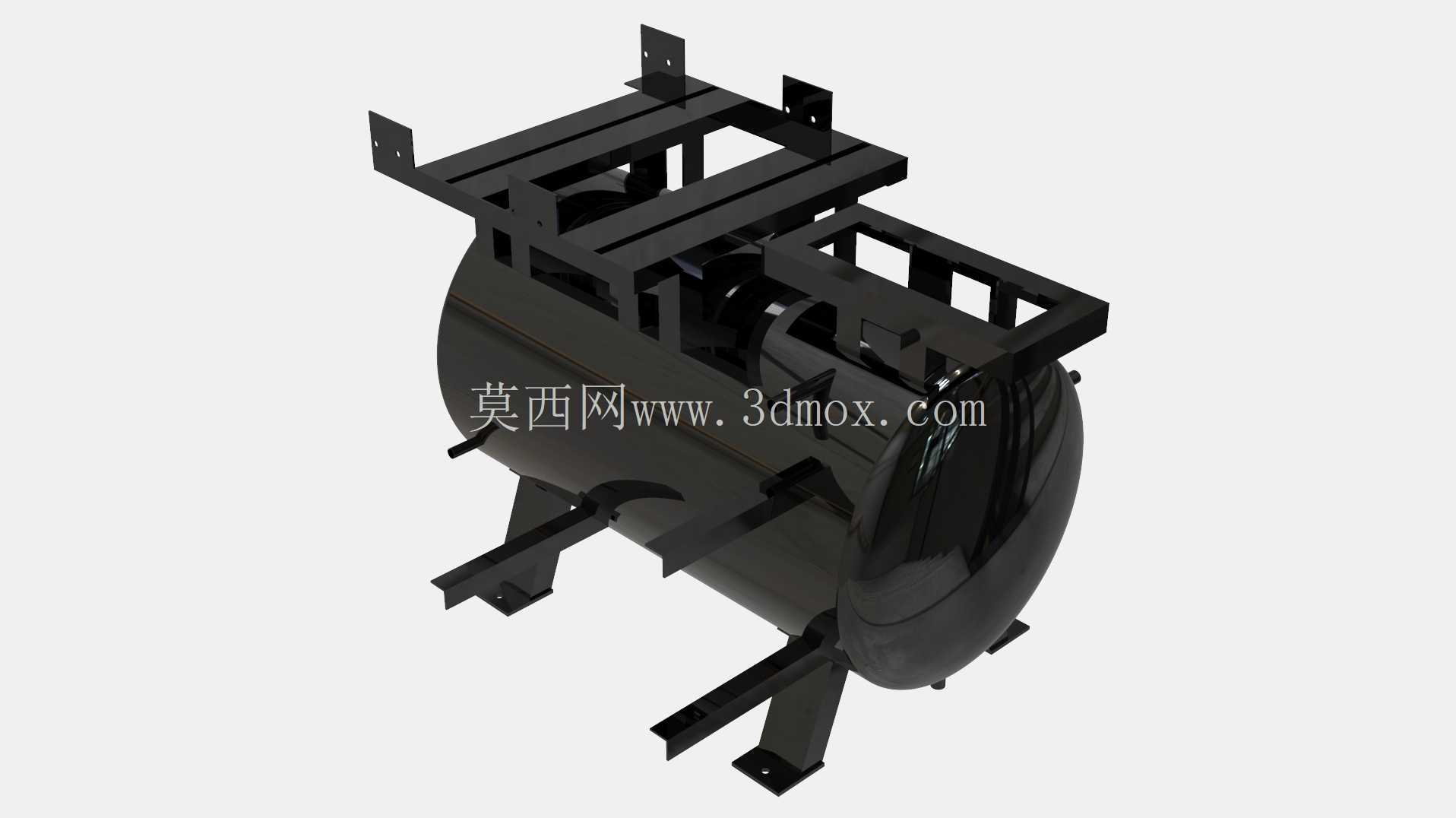

　　罐体顶部设计的框架式安装机架，是整个结构设计的重点考量部分，机架采用标准型钢焊接成型，预留的多个安装支脚分别对应空压机主机、电机、冷却器以及阀组的安装点位，所有安装面都做了平面度公差预留，避免后续装配时出现部件对位偏差。机架的横梁排布避开了罐体顶部的输入接口位置，输入接口采用法兰连接形式，能够对接空压机主机的排气排油管路，接口位置做了局部补强，减少管路振动传递到罐体焊缝处造成的疲劳损伤。罐体底部设置的输出接口位于筒体最低点，能够保证罐内积存的冷凝水、润滑油残液可以完全排空，避免长期积液造成罐体内部锈蚀，同时输出接口的位置也预留了排污阀、安全阀的安装空间，不需要额外加装转接管路就能完成常规阀组的装配。

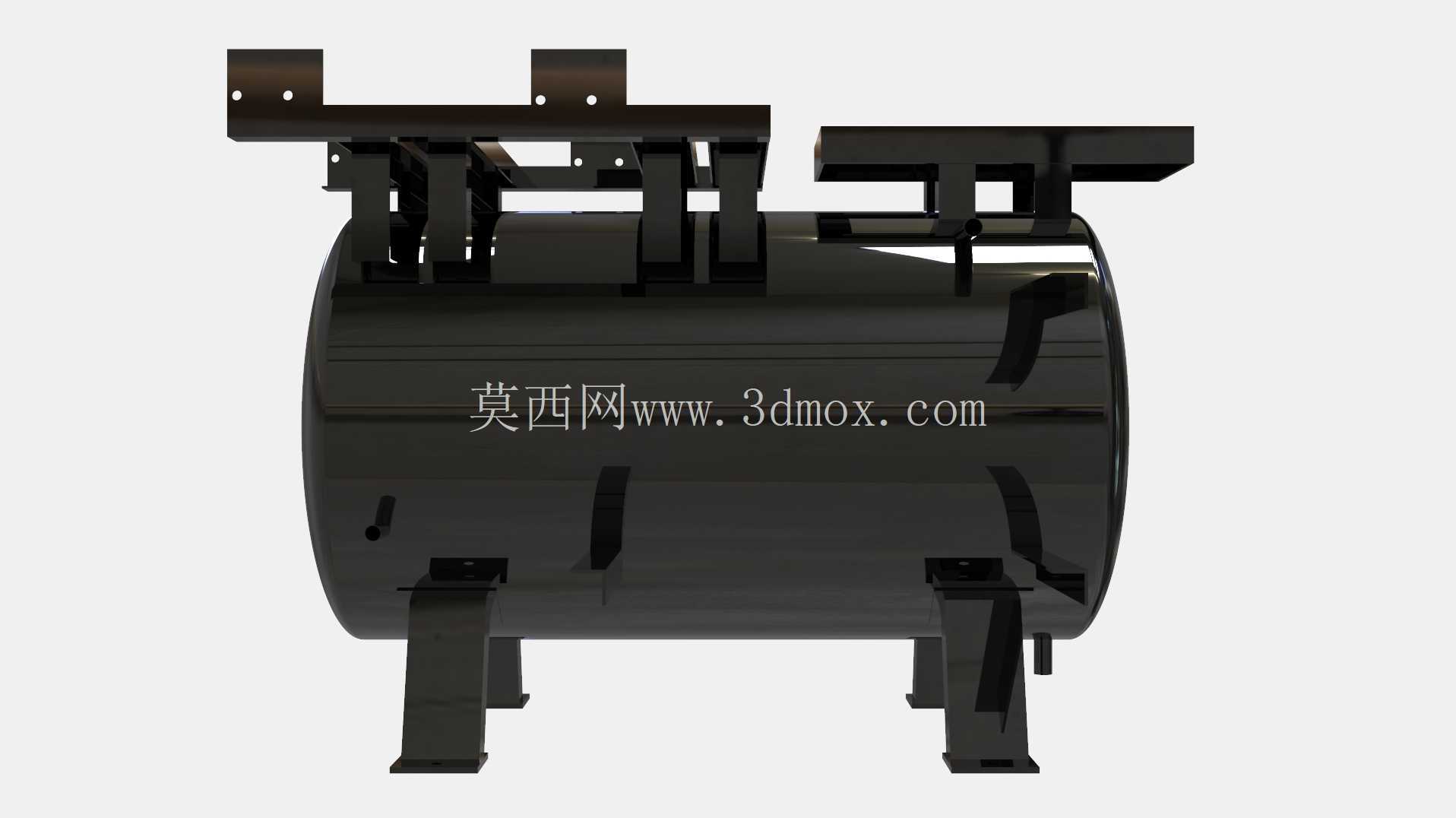

　　从安装边界来看，罐体两侧伸出的支撑脚采用折弯钢板焊接结构，每个支撑脚都预留了两个地脚螺栓安装孔，孔位间距按照常规混凝土基础的预埋螺栓间距设计，能够直接适配多数中小型空压机的通用安装底座，不需要重新打孔改制。支撑脚与罐体的连接位置做了三角加强筋焊接，能够承受满液状态下罐体的整体重量，同时在设备运输过程中也能抵抗侧向的冲击载荷。罐体顶部的机架高度经过反复校核，保证安装在机架上的主机部件最低点与罐体顶部之间预留足够的散热间隙，避免主机运行时的热量直接传导到罐体表面，造成罐内压缩空气温度过高、润滑油加速老化的问题。

　　在功能设计层面，300L的容积设计是经过工况计算确定的，对于排量在1.5-2立方米每分钟的空压机来说，这个容积能够有效缓冲排气端的压力脉动，将输出气压的波动范围控制在0.02MPa以内，保证下游用气设备的压力稳定，同时罐体内部的空间也能够容纳空压机循环所需的润滑油量，在主机停机时，润滑油可以回流到罐体内，避免润滑油进入气路造成下游设备污染。罐体的封头采用标准椭圆形封头设计，相比平盖封头能够承受更高的工作压力，在相同壁厚条件下应力分布更均匀，减少局部应力集中造成的焊缝开裂风险。

　　建模过程中，所有焊接部位都做了焊缝示意处理，安装孔位都按照实际加工公差预留了间隙，机架的型钢连接处都做了切角处理，避免焊接时出现应力集中。整个结构没有多余的装饰性设计，所有外部结构都服务于安装、运维、承压的实际需求，比如罐体侧面预留的液位计安装位，能够直接加装玻璃管液位计观察罐内润滑油液位，不需要额外开孔；顶部机架的镂空设计既减轻了整体重量，也方便后期对罐体顶部的管路、阀组进行检修操作，不需要拆除整个机架就能完成常规的密封件更换、紧固件紧固作业。

　　从实际应用场景来看，这类罐体除了配套固定式空压机之外，也可以经过简单改制后用于小型医用气体系统的缓存罐、车间气动管路的集中稳压罐，底部的支撑结构和顶部的安装机架可以根据不同的配套设备做局部调整，核心的筒体承压部分不需要做结构改动，具备较强的通用适配性。在建模时充分考虑了不同应用场景下的改制需求，所有特征都采用参数化建模方式，调整筒体长度、封头直径、机架安装孔位时只需要修改对应参数就能快速生成新的结构，不需要重新绘制整个模型，能够有效缩短后续变型设计的周期。
