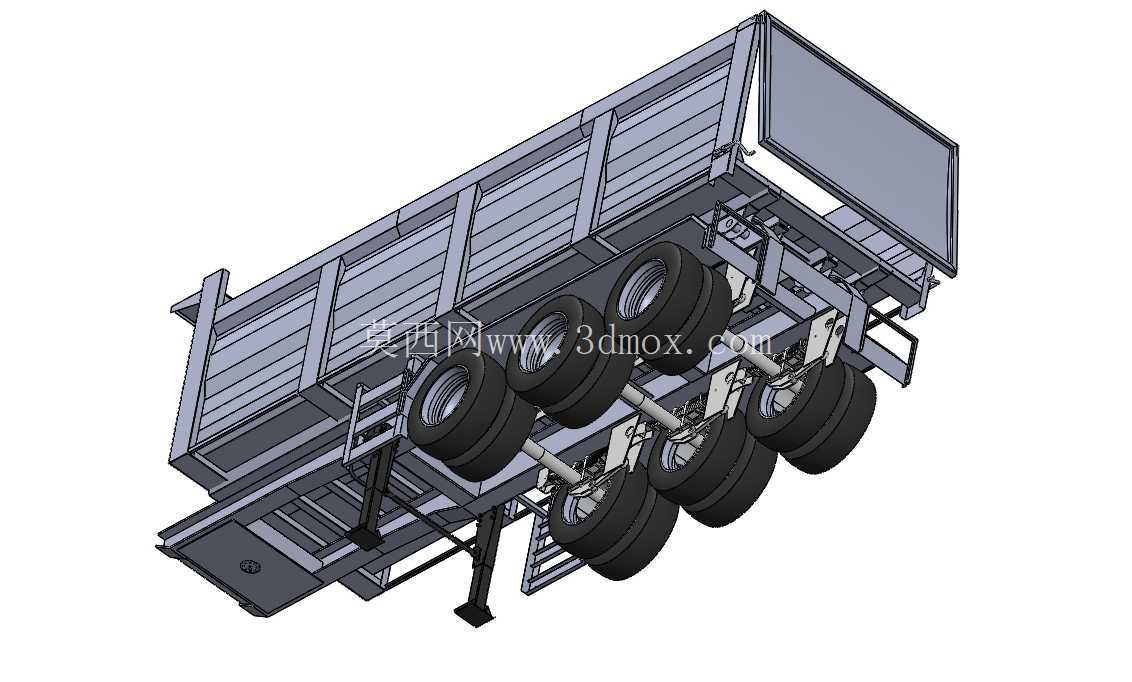

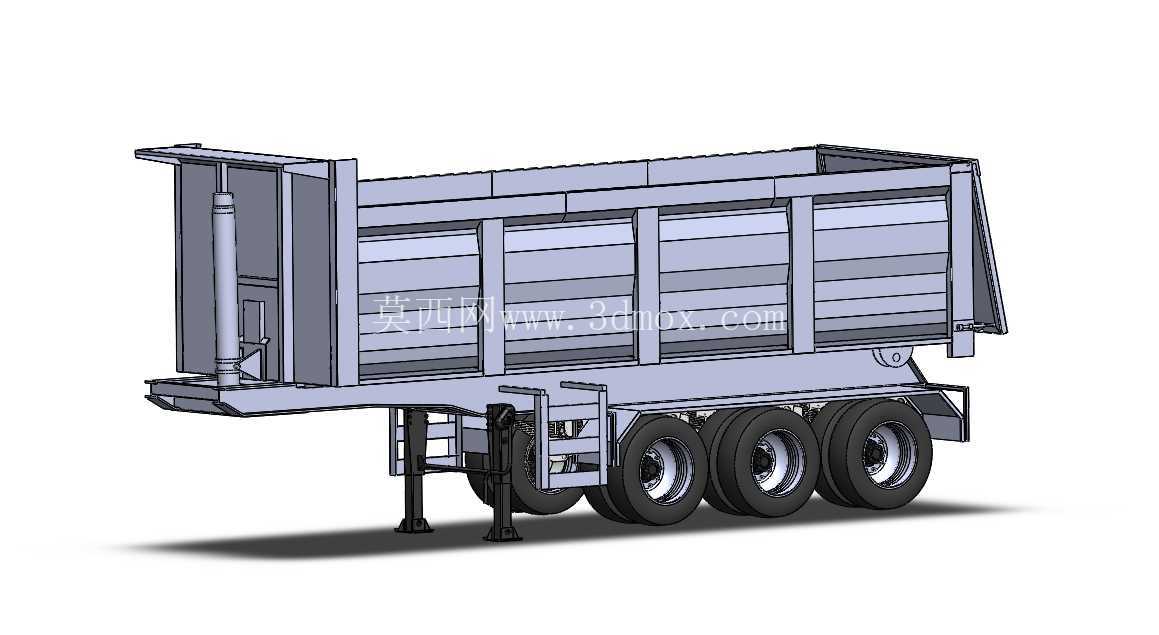

25立方半挂自卸翻斗货厢结构设计

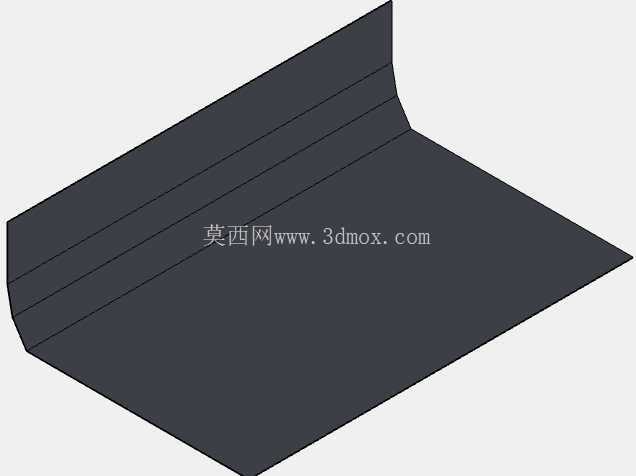

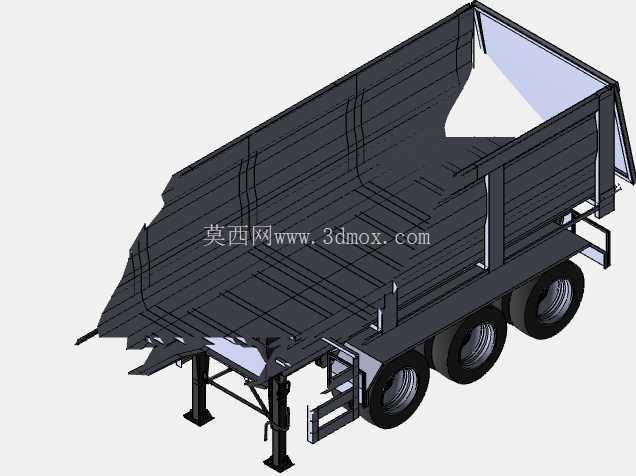

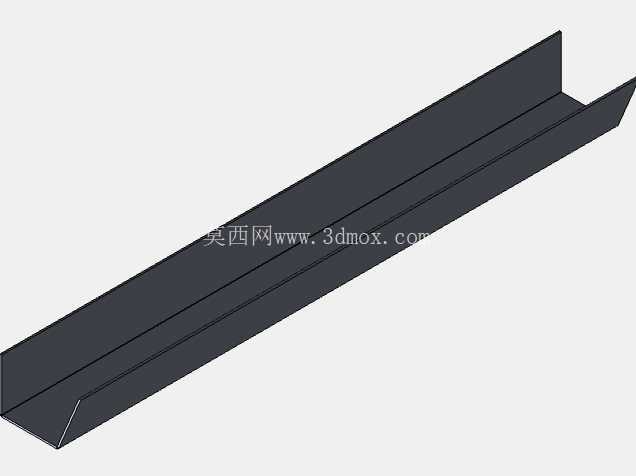

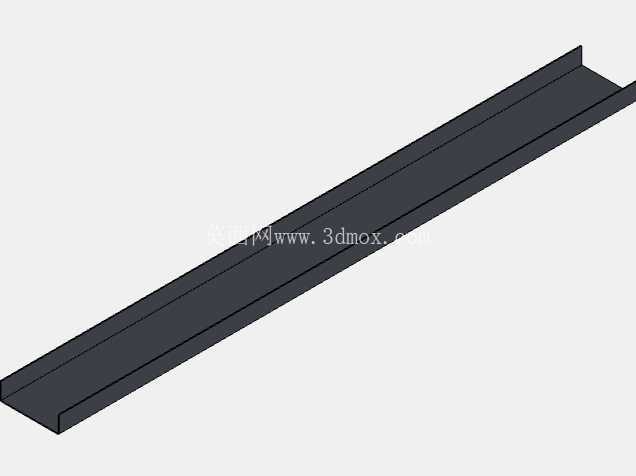

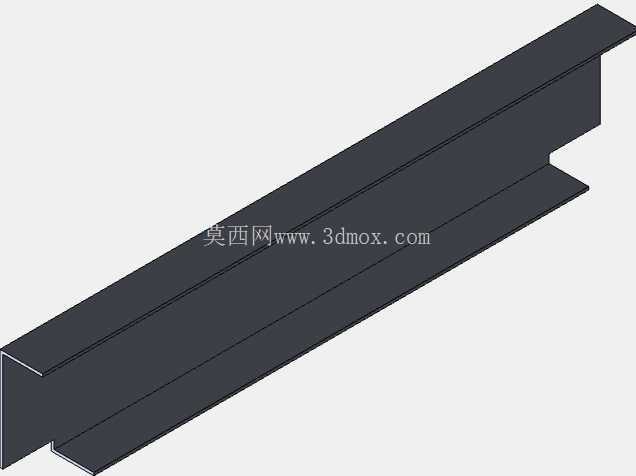

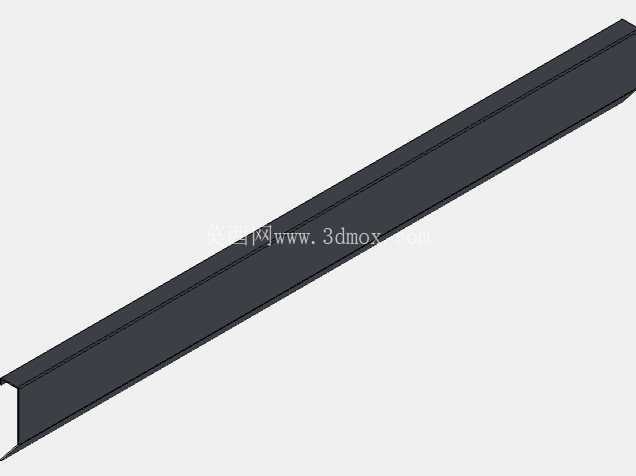

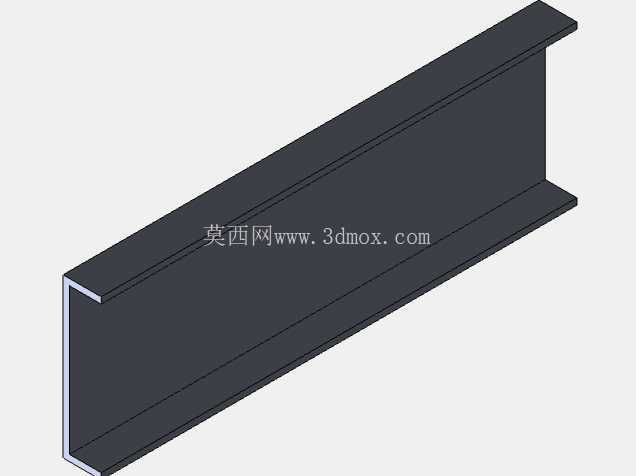

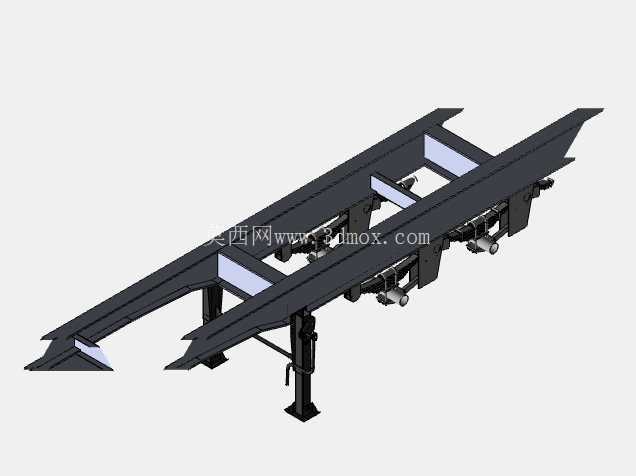

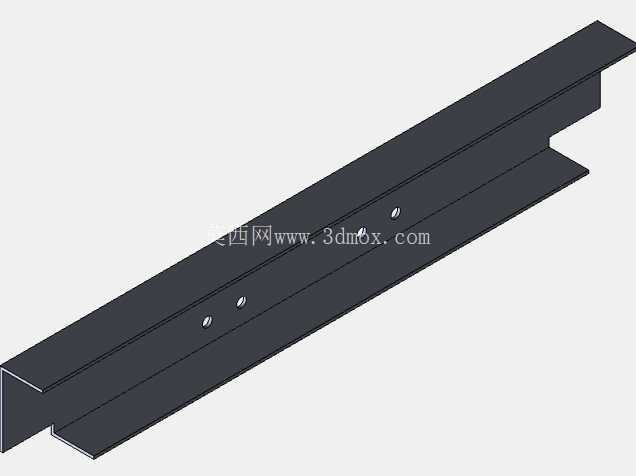

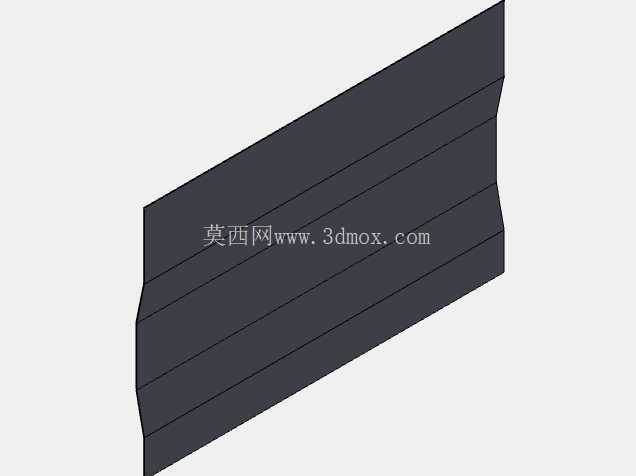

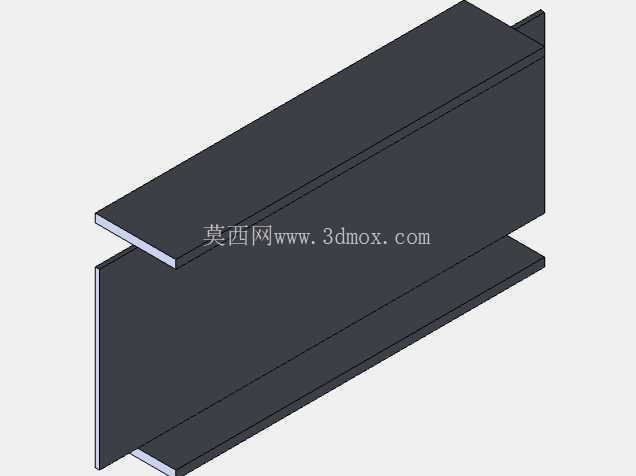

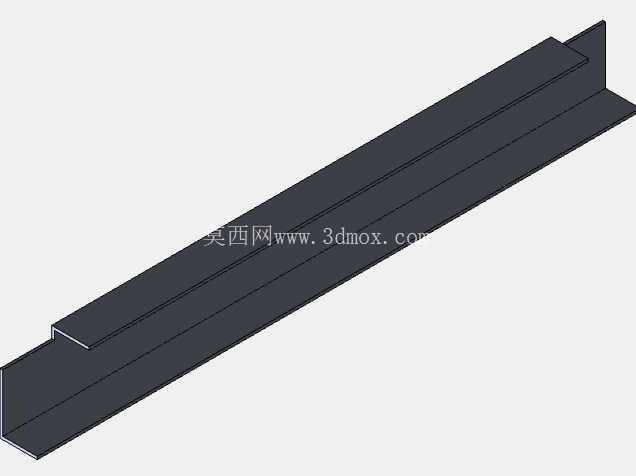

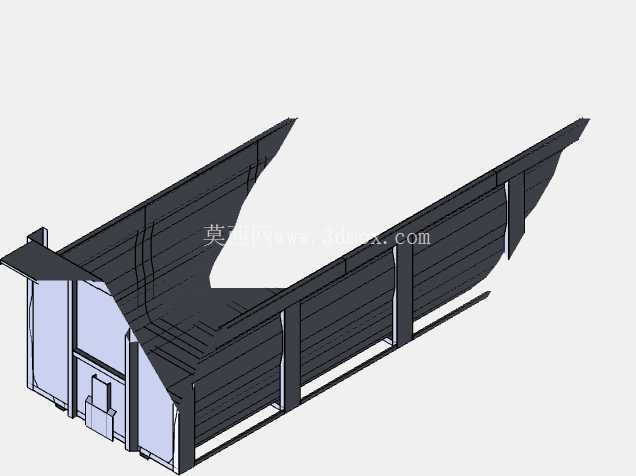

　　这款25立方米容量的翻斗结构，是面向散装物料公路转运场景设计的半挂自卸货厢单元，日常主要匹配砂石料、建筑渣土、煤炭、矿石散料等大宗货物的中长途转运与快速卸料作业，在基建工地、矿山接驳点、散货物流场站都有极高的适配性。不同于普通固定式货运货厢，该结构核心围绕重载工况下的举升稳定性、卸料流畅性、行驶抗扭性做结构优化，整体采用框架式承载设计，厢体侧板采用多道横向加强筋与纵向压型结构结合的形式，避免满载状态下散料侧压导致的厢板鼓胀变形，同时在厢体底部与半挂车架连接的位置，设置了贯通式纵梁承托结构，将货厢载荷均匀分散到半挂底盘的承载梁上，避免局部应力集中导致的焊缝开裂问题。

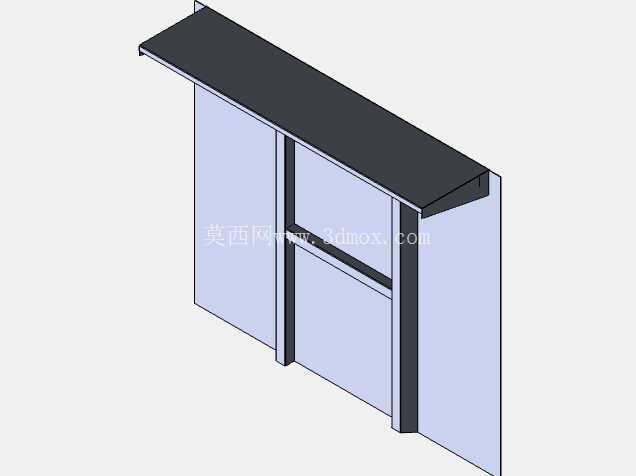

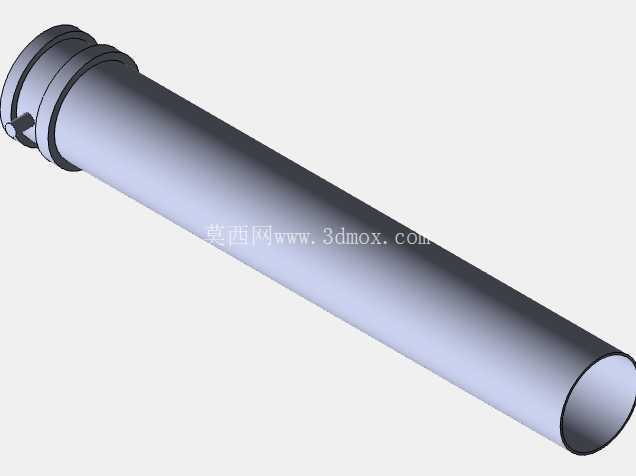

　　从设计逻辑上看，该翻斗结构采用后倾式卸料布局，举升支点设置在货厢前部靠近牵引销的一侧，举升过程中货厢绕后铰点转动，配合尾部的可自动开合的厢门结构，无需额外人工操作即可完成散料的重力式卸料，卸料角度设计上充分考虑了不同散料的安息角，最大举升角度可覆盖绝大多数散装物料的自然滑落需求，避免出现物料粘附厢底残留的问题。厢体前部的挡板做了上沿外扩的延伸设计，一方面可以在装载过程中减少物料洒落至牵引车与半挂连接间隙的概率，另一方面在举升卸料时可以阻挡物料向前方滑移，保护举升油缸与前端连接部件不受物料冲击。

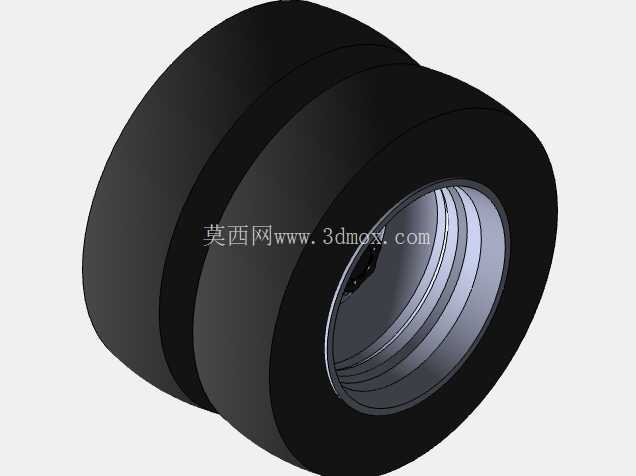

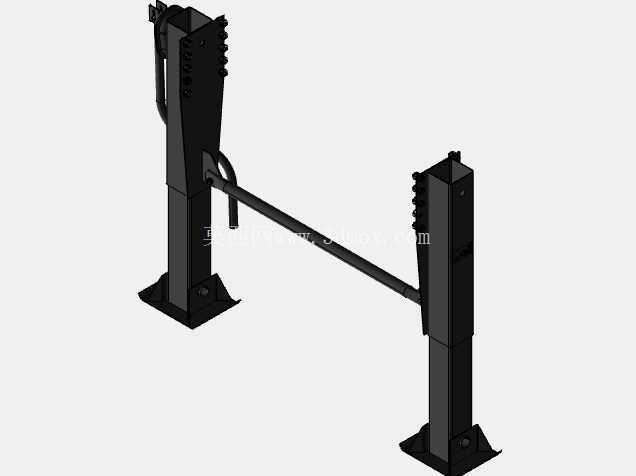

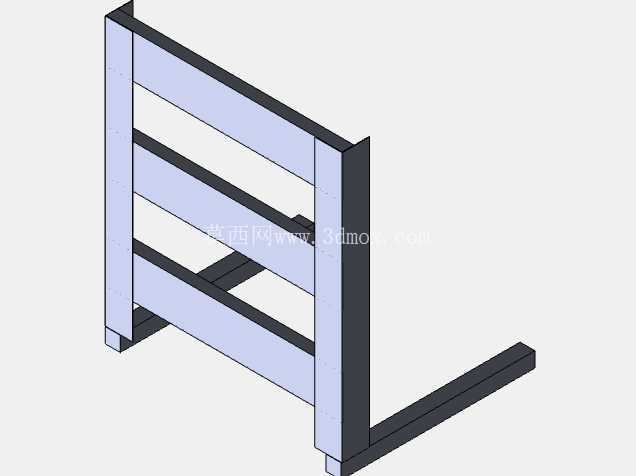

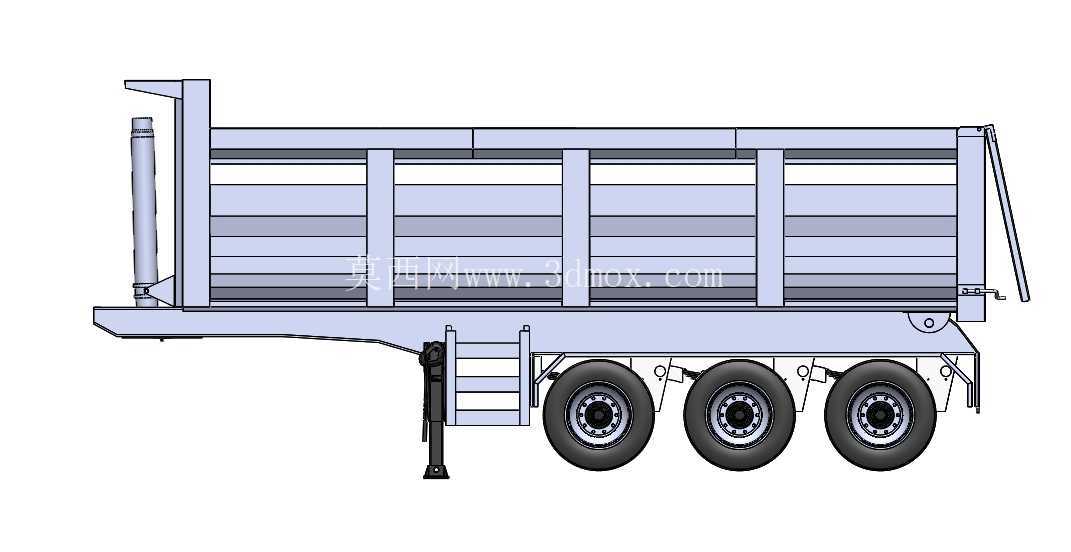

　　结构细节上，货厢底部设置了多道横向防滑挡条，既可以增强底板的结构刚度，也能在运输过程中减少散料在厢内的前后窜动，降低制动时的载荷冲击；侧部的爬梯结构集成在厢体前端侧面，方便操作人员登顶查看装载情况、清理厢体残留；支腿结构与半挂底盘的支撑单元做了位置避让，确保脱挂状态下的支撑稳定性，同时不会干涉举升过程中的厢体转动轨迹。外形尺寸上，该货厢的容积严格匹配公路货运半挂的外廓尺寸边界，整体宽度符合道路通行的法规要求，长度与三轴半挂底盘的安装孔位完全适配，安装时仅需匹配对应举升油缸的铰接位置即可完成装配，无需对底盘做额外的切割改装。

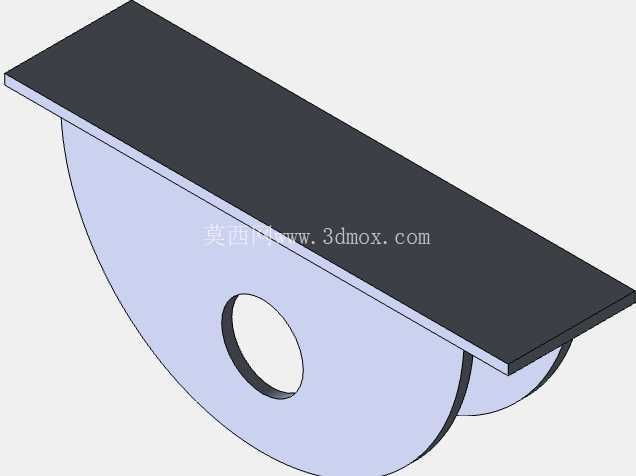

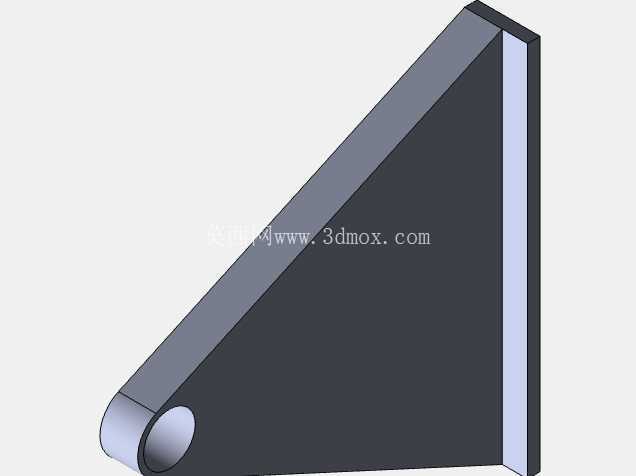

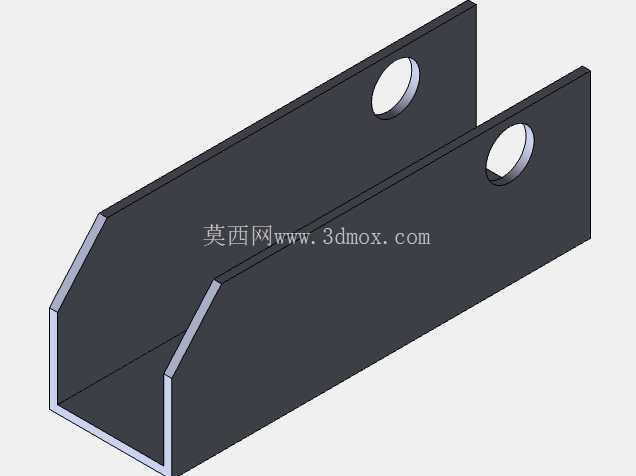

　　针对实际使用中常见的磨损问题，该结构在底板与侧板的物料接触区域做了加厚处理，尤其是尾部卸料口位置的板材厚度做了梯度加强，应对卸料时物料高速滑落的冲刷磨损；厢体的所有铰接位置都预留了润滑脂加注通道，方便日常维保过程中对转动副做保养，降低长期使用后的铰接磨损旷量。不同于工程场内使用的非公路自卸车货厢，该结构在设计时充分考虑了公路行驶的风阻与重心控制，厢体上沿做了小幅的收边处理，降低高速行驶时的风阻系数，同时满载状态下的重心高度控制在合理区间，避免转弯时的侧倾风险，兼顾了重载承载能力与公路行驶的稳定性。
