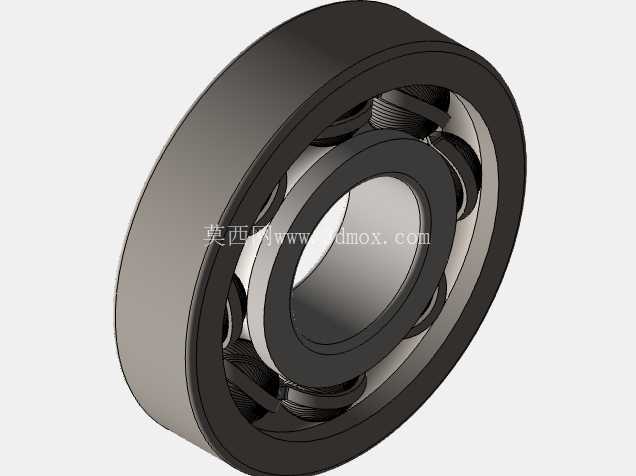

SolidWorks标准深沟球轴承三维结构设计

　　做机械结构设计的同行都清楚，旋转副的支撑选型直接决定整套传动机构的运行寿命与传动效率，深沟球轴承作为应用覆盖最广的滚动支撑部件，小到家用风扇的电机转轴、电动工具的输出端，大到汽车变速箱的传动轴、工业输送机的托辊支撑、机床主轴的辅助支撑，几乎所有存在连续旋转运动的机械结构里，都能看到这类零件的身影。很多刚入行的建模新手做轴承模型时，往往只照着外观拉个回转体，随便摆几个钢球就完事，完全忽略了实际工程应用里的配合边界、滚道曲率、装配逻辑，真要拿去做装配干涉检查、运动仿真或者工程图导出的时候，根本没法直接用。

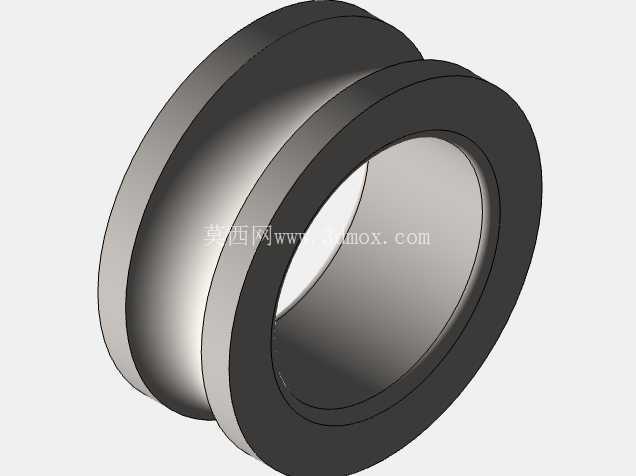

　　这次建模的核心思路完全贴合实际加工与装配逻辑，先从轴承的核心功能出发：它要承担的是旋转轴与固定基座之间的载荷传递，同时把旋转过程中的摩擦阻力降到最低，所以整个结构拆分为外圈、内圈、滚动钢球三个核心部分，没有额外添加保持架的简化版本，更方便新手理解轴承的核心传动逻辑。建模第一步先确定内圈的内孔尺寸，这个尺寸是和转轴做过盈配合的安装基准，公差带选取基孔制的过渡配合区间，保证轴转动时内圈能和轴同步旋转，不会出现相对打滑磨损内孔表面；外圈的外圆柱面是和基座轴承室配合的安装面，采用基轴制的间隙配合公差，方便装配时压入轴承室，同时能补偿少量的安装同轴度误差。

　　滚道的设计是整个轴承建模的核心细节，很多新手做的模型里钢球和内外圈是完全相切甚至有间隙的，实际工程里滚道的圆弧曲率半径要比钢球半径略大3%-5%，这个曲率差是为了给钢球滚动预留接触变形空间，同时保证钢球和滚道是面接触而非点接触，能大幅提升径向载荷的承载能力，建模时特意保留了这个曲率差的细节，没有做理想化的相切约束，做有限元接触分析的时候能直接复用这个模型，不需要再调整曲面参数。钢球的排布严格按照深沟球轴承的钢球中心圆直径计算，相邻钢球之间预留足够的间隙，不会出现运动干涉，钢球数量的选取也符合常规同尺寸轴承的配置，保证径向载荷能均匀分布在每一个钢球上，避免单个钢球受力过大出现点蚀剥落。

　　从安装边界来看，模型预留了常规的轴向定位尺寸，内圈的单侧台阶高度符合轴用挡圈的安装尺寸要求，外圈的台阶高度也匹配轴承室的止口尺寸，装配时不需要额外修改模型就能直接添加挡圈、端盖等定位零件；外形尺寸完全遵循通用深沟球轴承的尺寸系列，不管是替换现有设备里的损坏轴承做维修建模，还是给新设计的设备做选型配套，都能直接调取这个模型装配，不用反复调整安装尺寸。

　　实际应用场景里，这类无保持架的简化轴承模型更适合做机构运动原理演示、传动方案的快速装配验证，不需要考虑保持架的复杂结构带来的建模冗余，能大幅提升装配体的运行流畅度；如果需要做更精细的动力学仿真，也可以在这个模型的基础上快速添加冲压保持架或者实体保持架结构，核心的内外圈、钢球的配合参数已经完全符合工程实际，不需要重新调整核心尺寸。很多人觉得轴承是标准件直接调标准库就行，但实际做非标设计的时候经常会遇到非标准尺寸的轴承需求，掌握这个建模逻辑就能快速根据实际载荷、安装空间调整轴承的内外径、宽度、钢球数量，不用被标准件的尺寸限制，这也是做机械三维建模必须掌握的基础结构设计能力，毕竟所有复杂的传动系统，都是从这类最基础的标准零部件一步步装配组合起来的，基础零件的建模精度够高，整个装配体的干涉检查、运动仿真、工程图输出才不会出低级错误。
