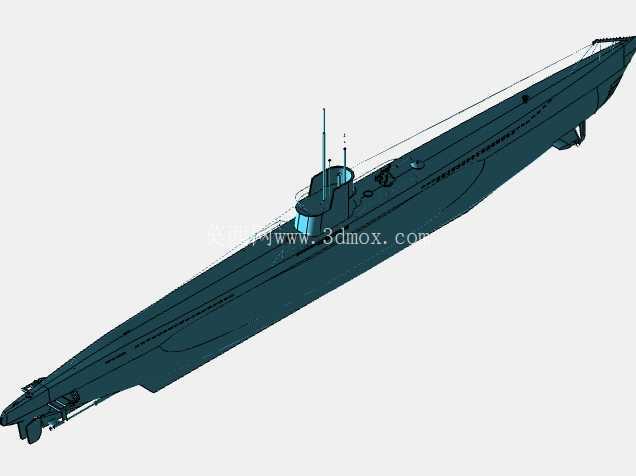

VIIc型U艇多视角结构线框三维设计

　　本次呈现的VIIc型U艇三维结构设计，覆盖了该型水下作战平台从整体布局到舱段划分的全维度结构表达，所有视图均严格遵循实船测绘的线型比例搭建，可直接用于舰船结构教学、同比例仿真模型制作、水下航行器布局参考等场景。从实际应用场景来看，该型潜艇作为二战时期量产规模较大的远洋作战平台，其结构设计逻辑对现代常规动力潜艇的舱室排布、耐压壳体设计仍有较高的参考价值，三维模型中完整还原的多视角剖视结构，可帮助结构设计从业者快速理解单壳体潜艇的线型优化思路、武器舱段与动力舱段的配重平衡逻辑。从设备实际用途出发，该型U艇的核心功能是执行远洋破交、水下伏击、海域封锁任务，模型中完整呈现了艇首鱼雷发射管的排布位置、耐压指挥台的围壳结构、

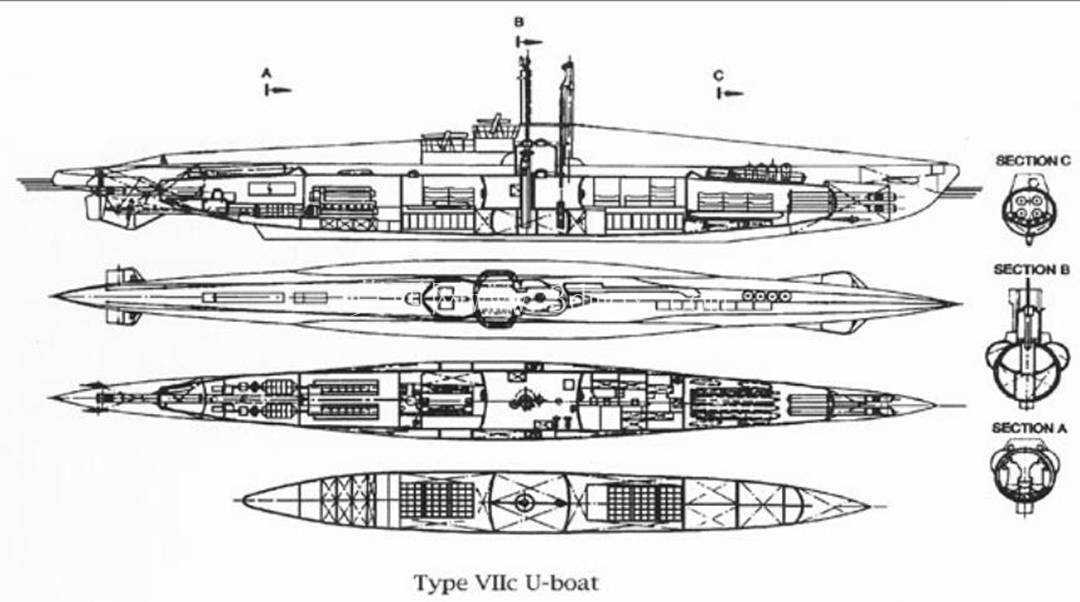

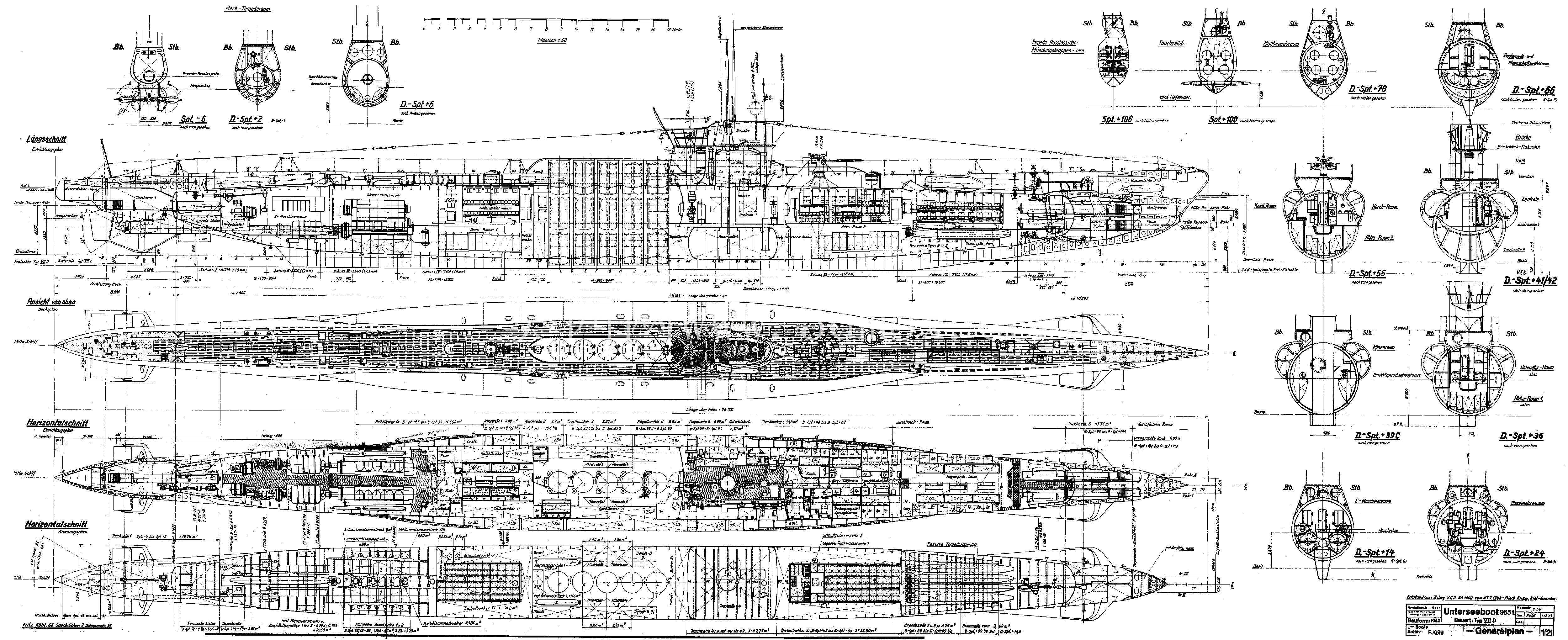

　　主压载水舱的舱段划分、尾部推进系统的轴系布局，所有结构节点均按照实船的功能分区进行排布，没有出现功能区域错位的问题。在产品功能特性的还原上，模型通过多视图叠加的方式，清晰展示了不同舱段的功能边界：艇首区域为鱼雷舱与前蓄电池舱，中部依次排布指挥舱、居住舱、燃油舱，后段为动力舱与尾鱼雷舱，上层建筑区域完整还原了甲板炮、通气管装置、潜望镜基座的安装位置，各部位的开孔、加强筋结构均按照实船的结构强度要求进行布置，能够直观体现耐压壳体与非耐压壳体之间的装配关系。从设计思路层面来看，该型U艇的整体线型采用了典型的水滴型优化变体，在兼顾水面航行阻力控制的同时，尽可能优化水下航行的流场特性，模型中呈现的各横剖面线型变化，

　　严格遵循了排水量与航速匹配的设计逻辑，指挥台围壳的位置设置在艇体中前部，能够平衡航行时的艏艉升力，降低水下航行时的纵倾幅度；压载水舱的容积计算匹配了该型艇的水面排水量与水下排水量差值，通海阀的布置位置能够保证快速下潜时的舱室进水效率，满足作战时的快速潜隐需求。在外型尺寸与安装边界方面，模型严格按照实船的比例参数搭建，艇体总长与型宽的比例符合VIIc型U艇的实际尺寸参数，各舱段的长度占比、甲板设备的安装间距均预留了实际的操作维护空间，比如鱼雷舱内的鱼雷装填导轨长度、动力舱内的柴油机与电机安装间隙、指挥舱内的潜望镜升降行程空间，都按照实际的操作需求预留了足够的边界尺寸，不会出现结构干涉的问题；上层建筑的甲板炮基座、防空武器安装位、

　　系缆桩的排布位置，均符合实船的甲板作业空间要求，人员通行的通道宽度、舱口的开孔尺寸也都满足实际的人员通行与设备吊装需求。对于三维建模从业者而言，该模型的多视图结构表达能够为复杂曲面船体的建模提供清晰的线型参考，剖视结构的展示可以帮助理解大型舰船的舱室分层设计逻辑，不同部位的结构加强方式也能为同类水下航行器的结构强度设计提供参考依据，避免在建模过程中出现结构逻辑错误、功能分区错位的问题。
