木牛流马仿生传动拼接结构三维设计

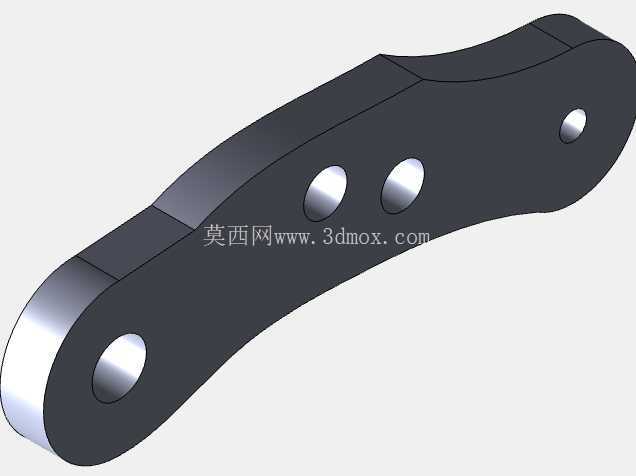

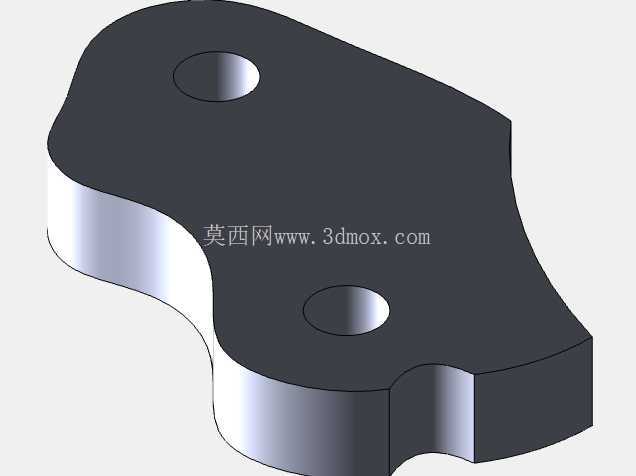

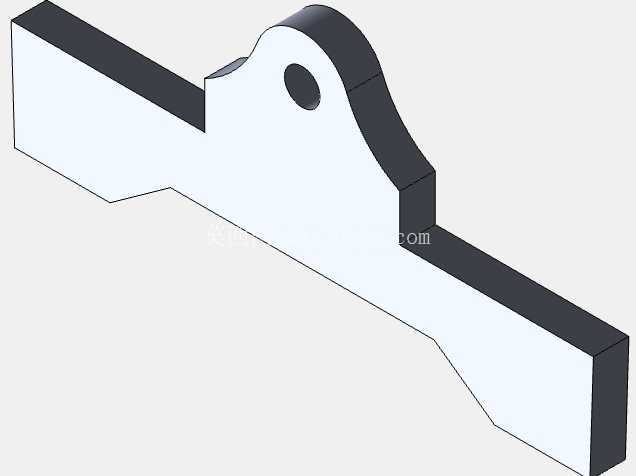

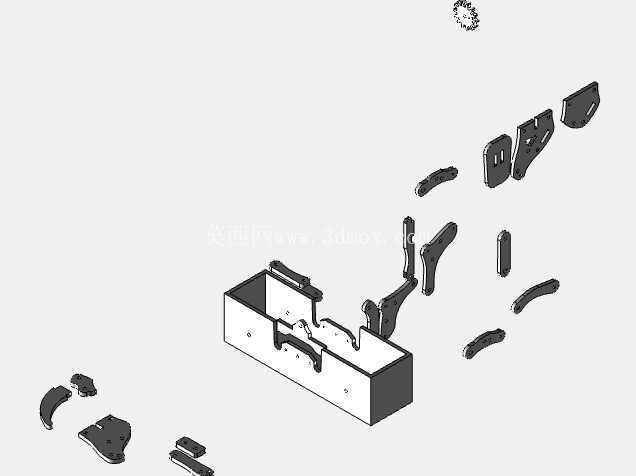

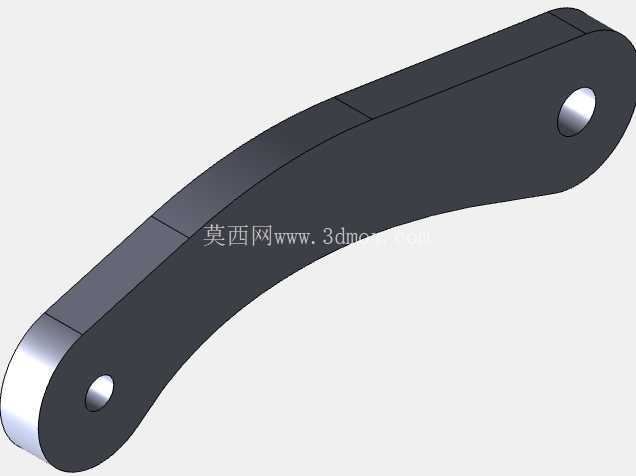

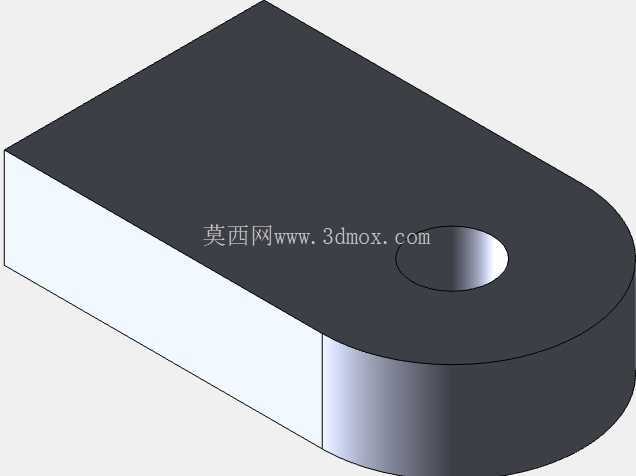

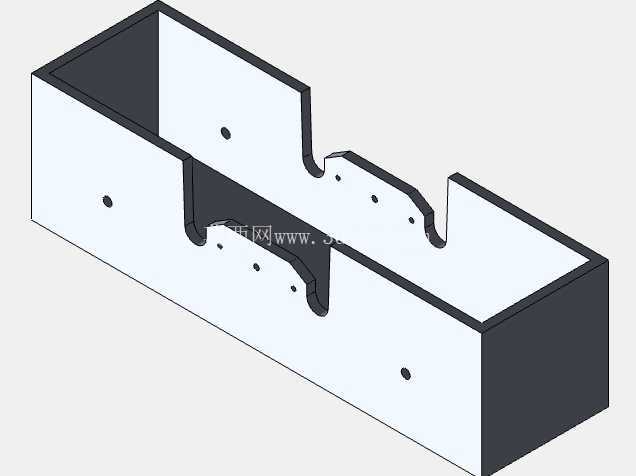

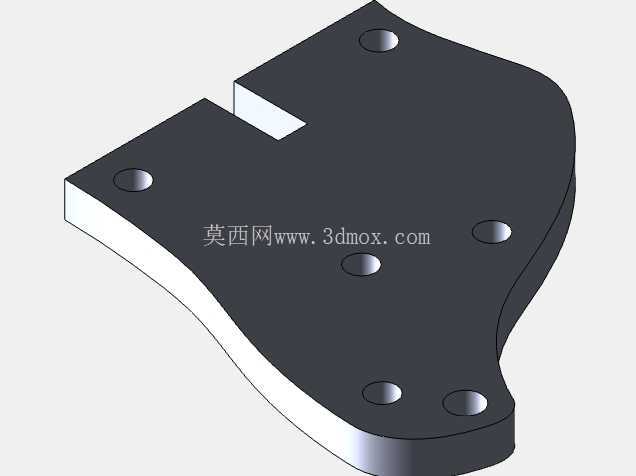

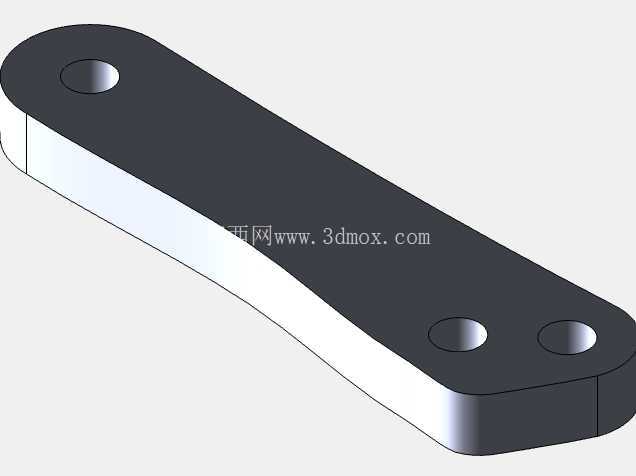

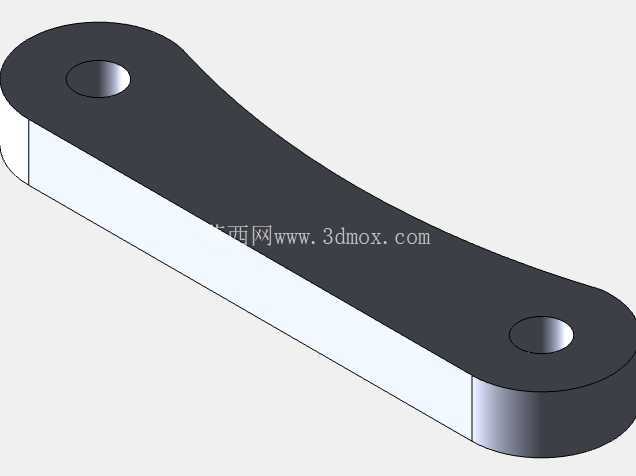

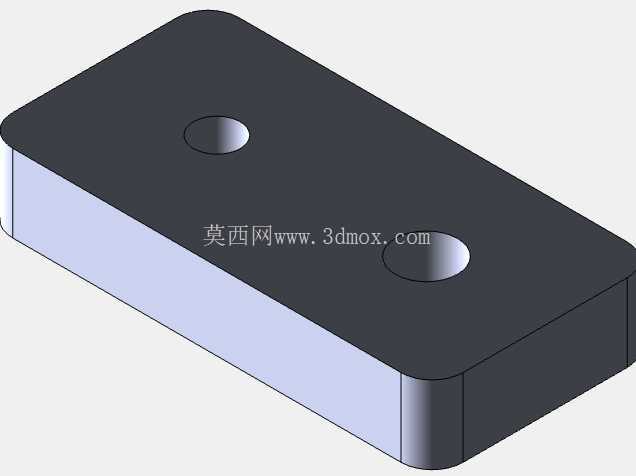

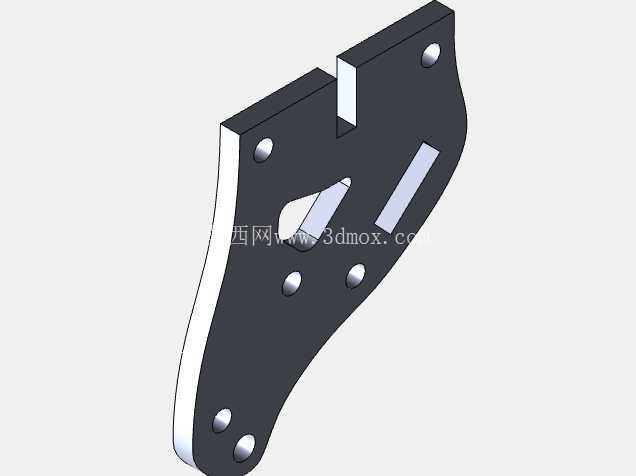

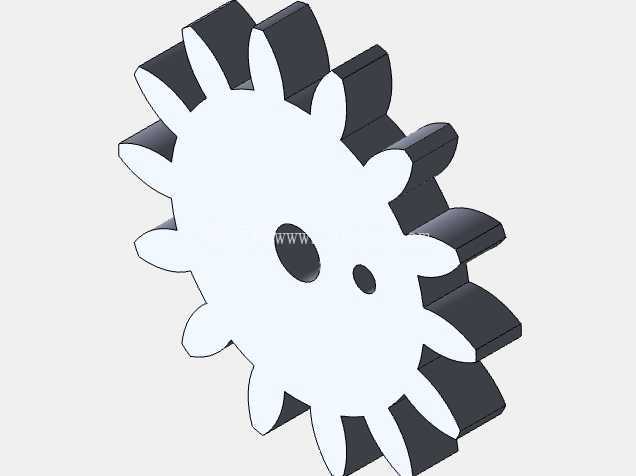

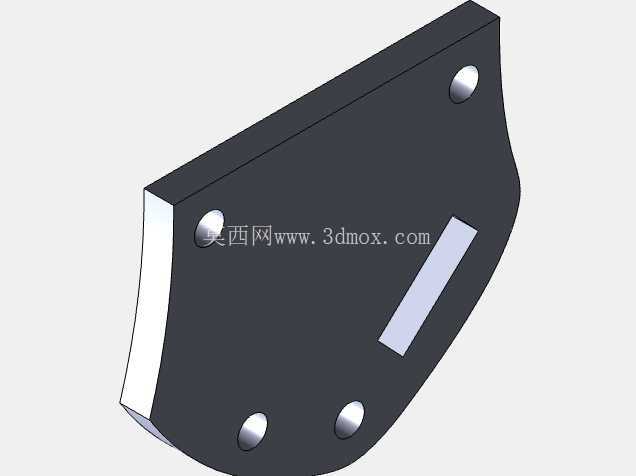

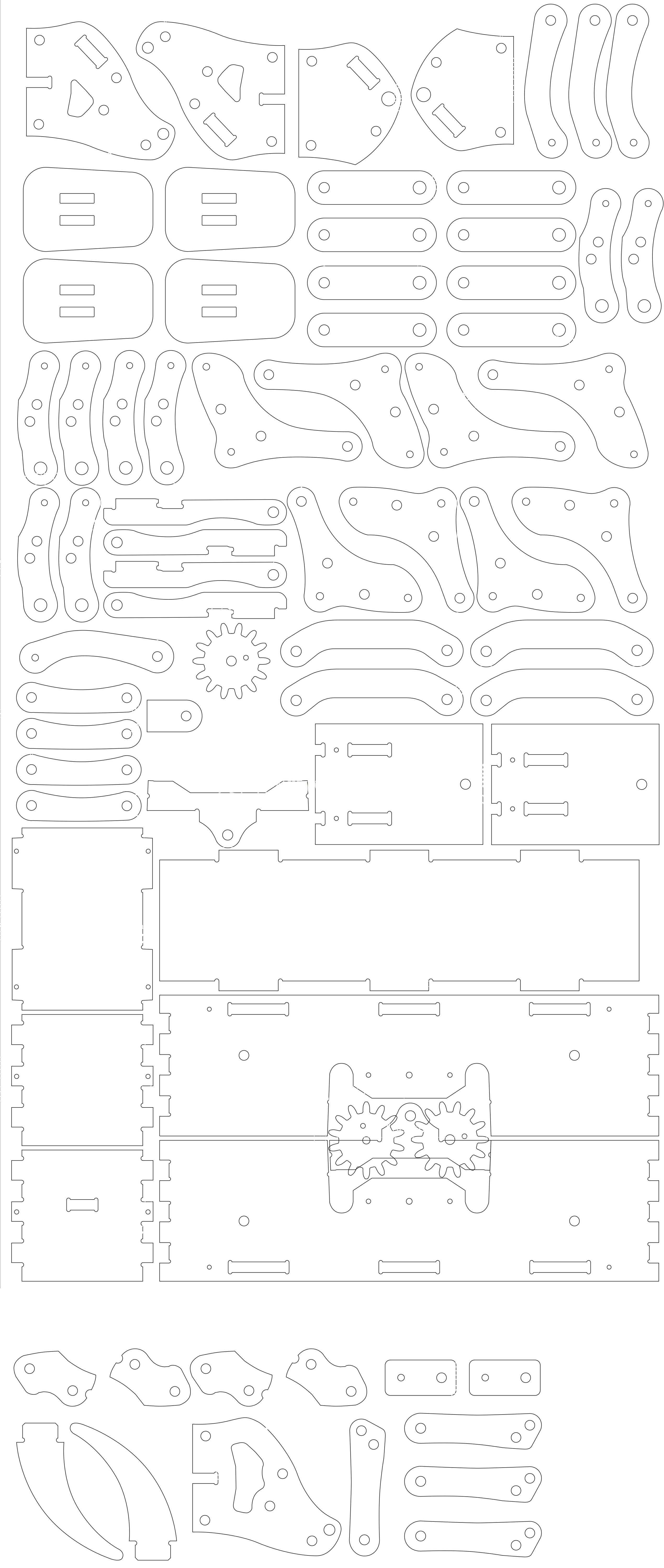

　　这套仿生传动拼接结构的设计，核心参考了古代木牛流马的步行传动逻辑，将传统机械智慧通过现代三维建模方式拆解为可加工的平板构件，所有零件均适配激光切割、数控雕刻等平面加工工艺，无需复杂的五轴加工工序即可完成整套构件的生产，大幅降低了仿古机械装置的制作门槛。从实际应用场景来看，该结构既可以作为机械原理教学的具象演示教具，帮助学习者理解连杆传动、间歇步行机构的运动逻辑，也可作为文创展品、科普互动装置的核心机械结构，通过手动驱动即可模拟四足交替迈进的步态，直观展现古代机械设计的巧思。整套结构的设计思路遵循平板化拆分原则，将所有三维传动构件拆解为平面轮廓件，每一块板材的轮廓都经过运动干涉校验，相邻构件的连接孔位同轴度公差控制在0.1mm以内，确保组装后传动环节无卡滞、无虚位。构件之间的连接采用销轴铰接方式，无需额外粘接或焊接，仅通过标准圆柱销即可完成整机组装，拆卸后可平板堆叠收纳，运输存储占用空间仅为组装后体积的15%左右。从功能特性来看，该结构采用纯机械传动路径，无需额外电控元件，通过输入端的曲柄转动即可带动四组连杆机构完成交替迈步动作，步幅稳定在单步80mm，整机承重可达5kg，能够满足小型展品运载、教学演示的载荷需求。设计过程中针对步行机构的死点位置做了专门优化，在传动链路中增加了配重惯性轮结构，确保机构运转过程中不会在死点卡停，手动驱动时的输入扭矩控制在2N·m以内，操作轻便无阻滞。外形尺寸方面，组装完成后整机长度为420mm，宽度为180mm，高度为230mm，底部支撑脚的接地范围覆盖整机投影面积的85%，静态放置时的抗倾覆角度可达25°，移动过程中重心波动控制在5mm以内，行进平稳性较好。安装边界上，所有板材构件的厚度统一为3mm，适配常见的亚克力、椴木层板、薄铝板等平面加工材料，铰接孔的直径统一为4mm，可直接采购标准M4圆柱销作为连接件，无需定制特殊规格的紧固件，组装时仅需要橡皮锤、尖嘴钳等简单工具即可完成全部装配工序，无需专业的机械装配经验。在构件轮廓设计上，每一块板材的边缘都做了R2的圆角过渡处理，避免组装和使用过程中锐边划伤，同时所有受力构件的薄弱截面都做了加宽处理，经过受力仿真校验，在额定载荷下构件的最大应力为12MPa，远低于常用板材的许用应力，长期使用不会出现构件断裂、变形等问题。传动链路中的齿轮构件采用模数1的直齿设计，齿形经过修形处理，啮合间隙控制在0.05mm，传动过程中无明显回差，动力传递效率可达92%以上，能够将输入端的转动顺畅转化为步行腿的往复摆动。针对步行腿的运动轨迹，设计时反复调整了连杆的长度比例，确保迈步时脚端的抬升高度达到15mm，能够顺利越过5mm高度的地面障碍物，适配普通平整桌面、展台等使用场景，不会出现行进过程中卡滞、剐蹭地面的问题。整套结构的拆分排版充分考虑了板材利用率，所有构件在300*400mm的标准板材上即可完成排版，板材利用率达到78%，能够有效降低加工过程中的材料浪费，适合小批量生产制作。
