全自动尖底纸袋成型生产设备结构设计

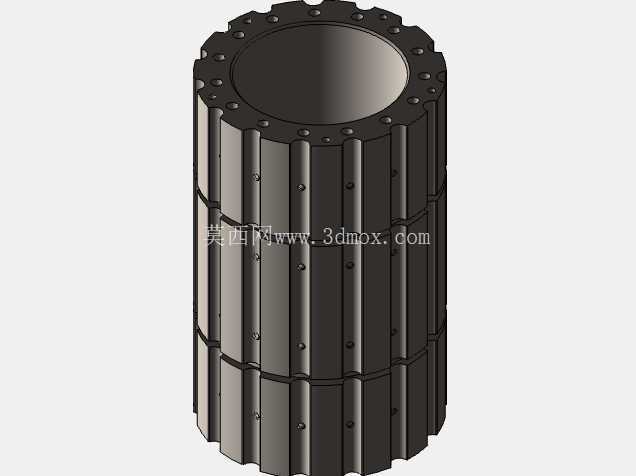

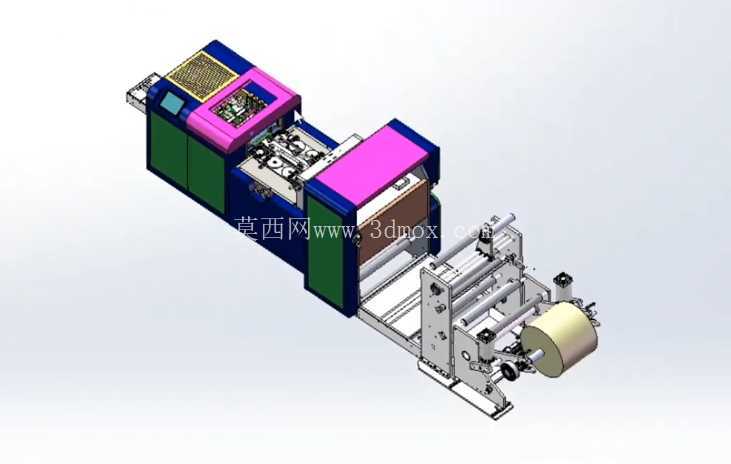

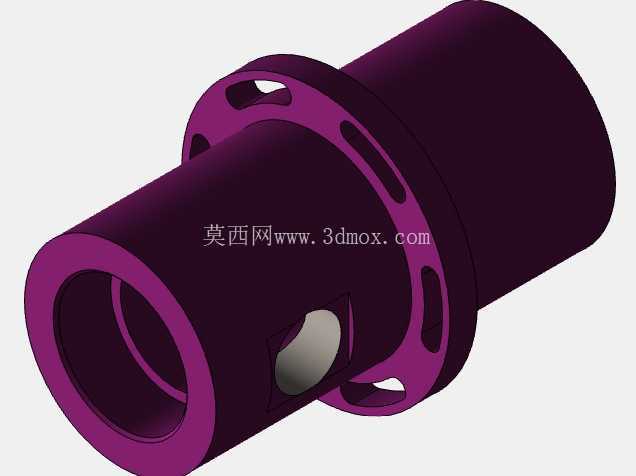

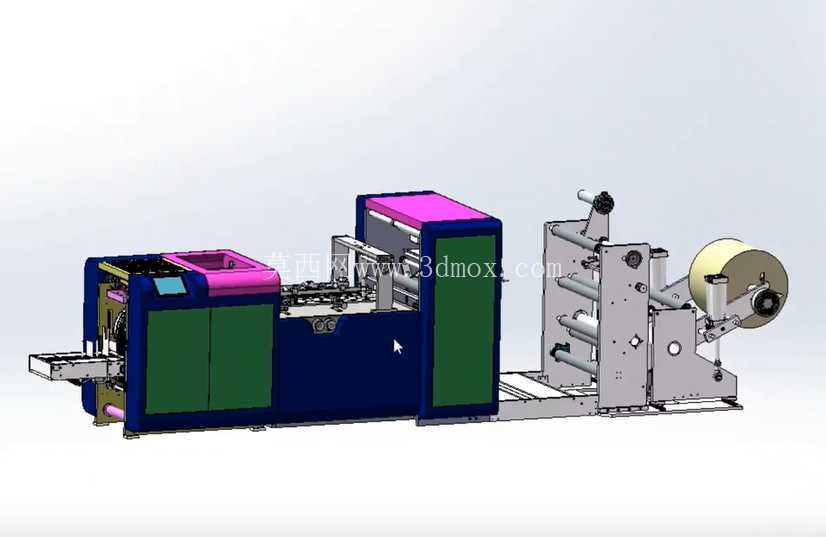

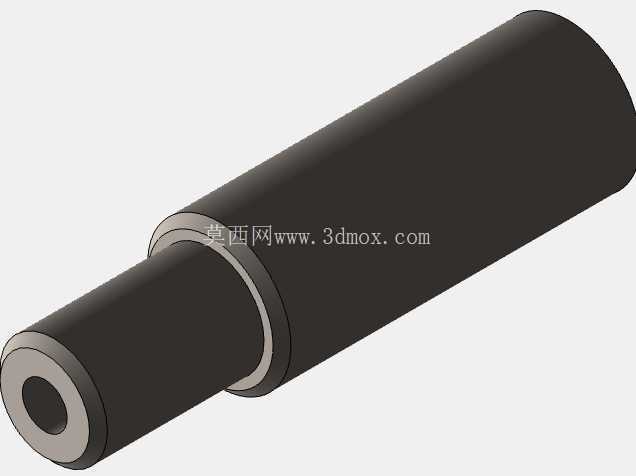

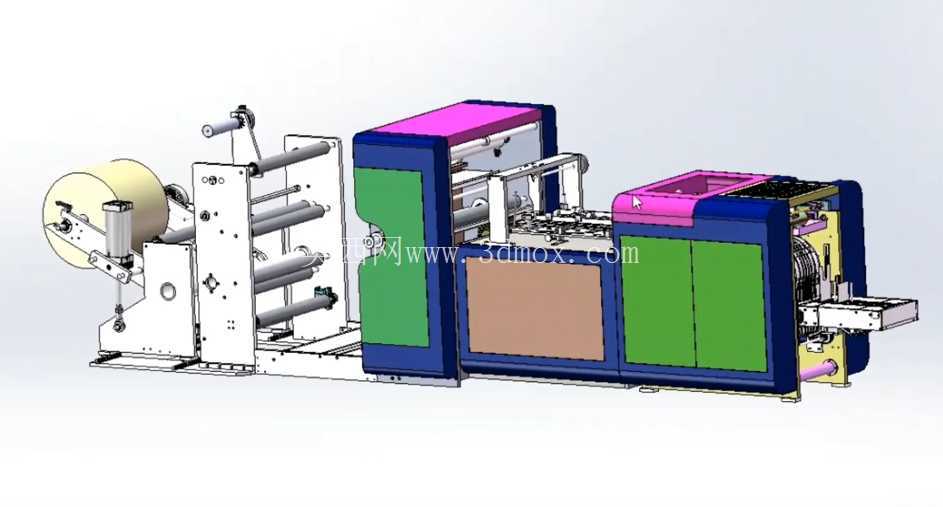

　　这套设备主要面向食品包装、日用杂货分装、外卖打包等场景下的尖底纸袋批量生产需求，适配卷筒式原纸、淋膜纸等多种包装基材，可一次性完成从卷材上料、印刷对位、袋筒成型、尖底压合到成品输出的全流程作业，替代传统多工序分散加工的生产模式，大幅降低制袋环节的人工转运与对位误差。从结构布局来看，设备整体采用分段式模块化设计，左侧为成品输出与成型执行单元，中部为袋筒输送与压合工位，右侧为卷材放卷与张力控制单元，各单元通过同步带与伺服传动链实现动作协同，安装时需预留卷材上料侧的操作空间，整体占地长度可适配常规中小型包装车间的生产线排布，设备底部设置可调式支撑脚，可根据车间地面平整度调整水平度，避免高速运行时出现传动抖动。放卷单元采用气胀轴装夹纸卷，搭配摆辊式张力控制结构，可根据纸卷直径变化实时调整放卷速度，避免基材出现拉伸变形或松垮跑偏，走料路径上设置多组导向辊与纠偏机构，可在走料速度达到每分钟数十米的工况下，保证基材边缘对齐精度控制在毫米级，为后续成型工序提供稳定的进料基础。成型单元的核心是尖底折边与热压/粘合成型结构，针对尖底纸袋的底部折叠角度，设计了多组依次介入的折页导板，可在袋筒输送过程中逐步完成底部折边塑形，避免一次性折边导致的纸张起皱或折痕错位，压合工位采用恒温加热压块搭配弹性压合结构，可根据不同基材的粘合需求调整压合温度与压力，保证底部粘合强度满足盛装重物的使用要求，不会出现脱底开裂问题。设备中部的输送单元采用夹持式同步带结构，可在袋筒成型过程中保持稳定夹持，避免输送过程中袋筒移位，同时在输送路径上预留了色标检测工位，可适配预印刷基材的对位需求，保证印刷图案在成品纸袋上的位置一致性。操作侧设置了触控式操作面板与急停按钮，所有传动部位均设置安全防护门与联锁开关，防护门开启时设备自动停机，避免操作人员误触运转部件。设计过程中针对易损件做了快拆式结构优化，比如压合工位的压块、走料路径的导向辊，均可在不拆解主体框架的情况下完成更换，减少设备维护停机时间；传动系统采用集中润滑设计，可通过预设的注油点定期对轴承、传动齿轮等部件加注润滑脂，延长核心传动部件的使用寿命。从建模细节来看，所有钣金护罩的折弯圆角、安装孔位、焊接避让位置均按照实际加工工艺做了还原，装配关系中保留了各运动部件的间隙预留，比如折页导板与输送面的间隙、压合块的行程余量，可直接用于后续的工程出图与加工落地，也可作为同类型制袋设备的结构参考，帮助设计人员快速理解尖底纸袋成型的动作逻辑与结构排布要点。
