双辊齿轮传动包装送料辊组结构

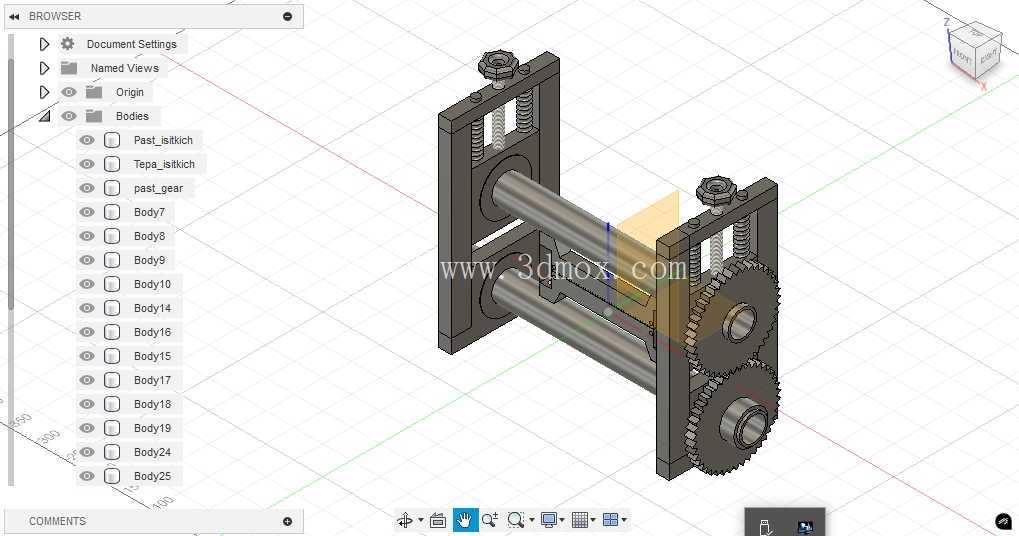

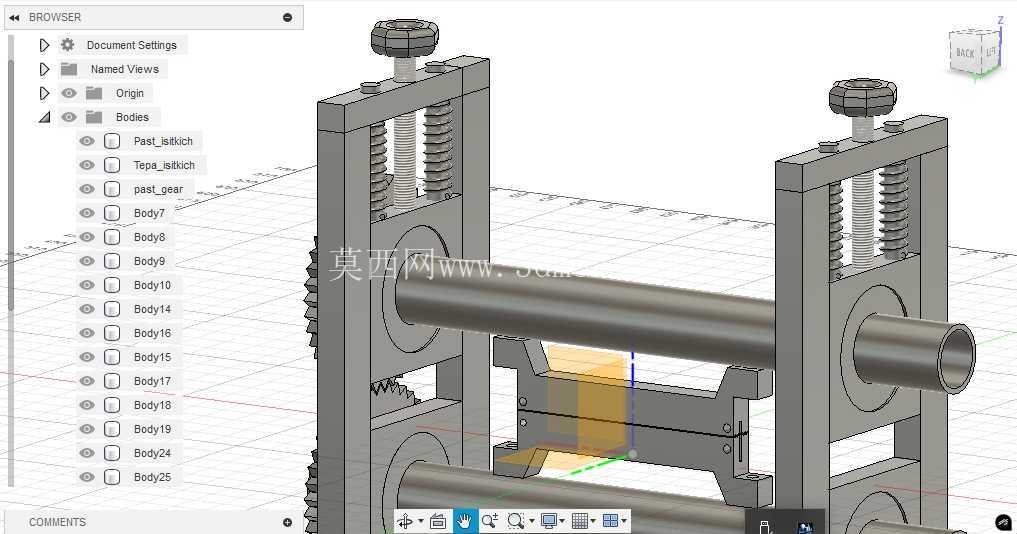

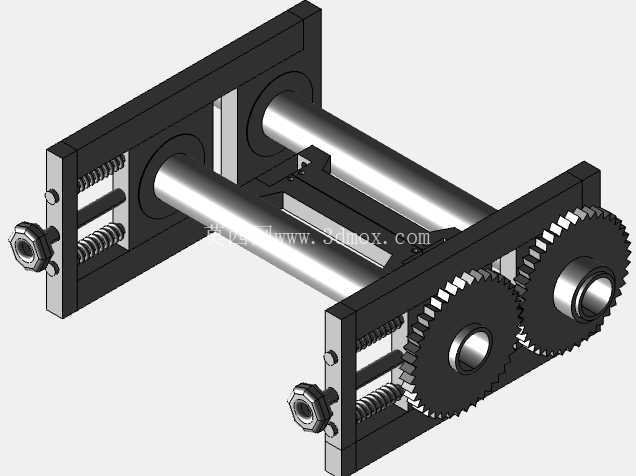

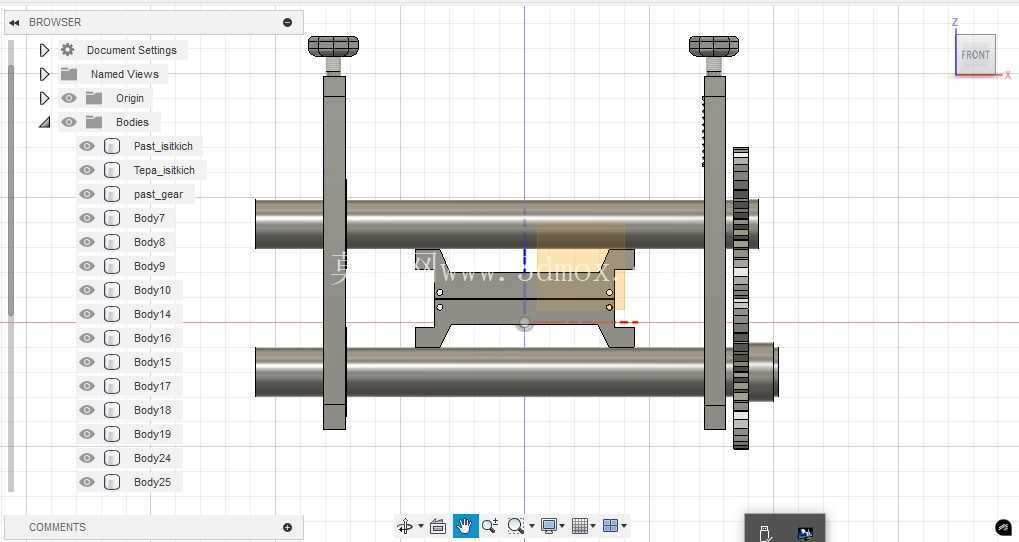

　　这套辊组结构是卧式连续包装设备的核心进料执行单元，常见于食品、日化、小五金配件的连续封装生产线中，承担包装膜牵引、待包装物料同步输送的核心功能，直接决定包装成品的封口对齐度、袋长精度与包装膜张紧稳定性。从结构布局来看，整体采用双侧立式支撑板作为安装基准，两根平行布置的光面牵引辊贯穿两侧支撑板，辊轴端通过啮合的直齿轮实现同步反向转动，保证上下辊面线速度完全一致，避免包装膜或物料在输送过程中出现打滑、偏移、褶皱问题。两侧支撑板内侧布置了多组圆柱压缩弹簧，对应作用于其中一根牵引辊的轴承安装位，通过弹簧预紧力提供两辊之间的贴合压力，可根据包装膜厚度、物料材质的不同自适应调整辊间间隙，无需额外配置复杂的间隙调节机构，

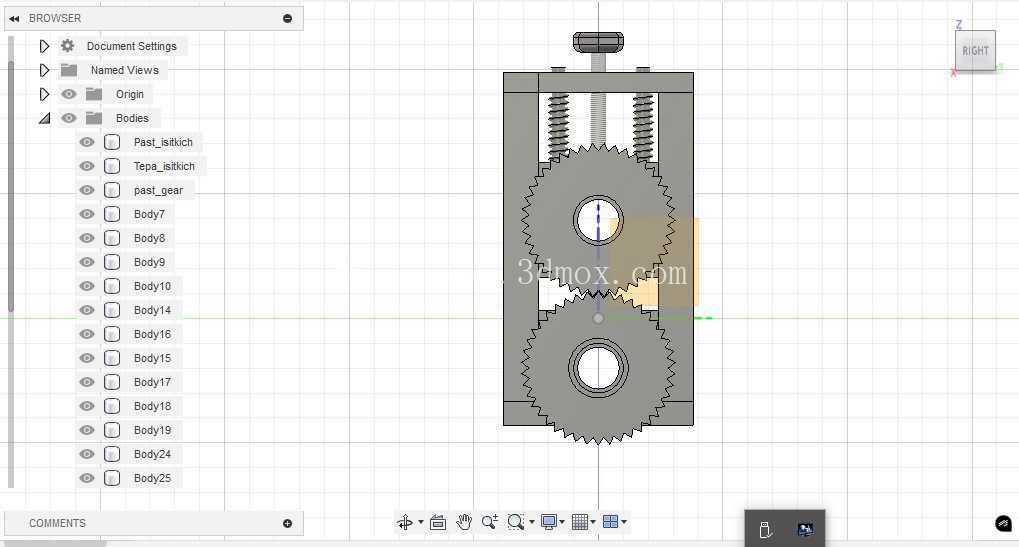

　　同时能在遇到厚度突变的物料接头时提供缓冲余量，避免硬接触造成辊面划伤或齿轮崩齿。辊轴伸出端的齿轮采用标准模数直齿设计，啮合侧隙控制在合理公差范围内，既保证传动过程无明显回差，又能避免过紧啮合带来的运转阻力增大、齿面异常磨损问题，齿轮与辊轴之间通过轴肩与锁紧螺母实现轴向定位，保证长期运转过程中不会出现轴向窜动，维持两辊的平行度精度。安装边界方面，双侧支撑板上预留了标准化的安装孔位，可直接固定在包装设备的主机架进料工位，整体结构的横向宽度适配常规幅宽的复合包装膜，辊面长度覆盖常见的小袋、中袋包装规格范围，安装时仅需保证两辊的轴线平行度、辊面水平度在公差要求内，即可实现稳定的牵引输送效果。在实际生产场景中，

　　这套辊组通常布置在包装机的放卷机构与成型器之间，牵引包装膜匀速进入成型折边工位，部分工况下也可作为物料推送的辅助输送单元，配合成型器完成物料的裹包动作。设计过程中充分考虑了日常维护的便捷性，弹簧张紧结构无需专用工具即可快速抬起上辊，完成包装膜穿引、辊面清洁、易损件更换等操作，齿轮传动端采用开放式布局，日常加注润滑脂即可满足长期运转的润滑需求，无需配置复杂的密封润滑系统，有效降低了设备的制造与维护成本。辊面采用光滑硬质金属材质，表面粗糙度控制在合理范围，既保证足够的牵引摩擦力，又不会划伤包装膜表面的印刷图案，同时避免物料碎屑粘附在辊面造成输送打滑。两侧的支撑板采用加厚板材加工，保证整体结构的刚性，

　　避免高速运转过程中出现支撑板形变导致的辊系错位，弹簧的选型经过工况匹配，预紧力可覆盖常规厚度包装膜与常见小物料的输送压力需求，无需针对常规工况额外更换弹簧规格。在设备选型适配时，可根据实际生产的包装速度、包装膜材质、物料尺寸调整辊径与齿轮模数，高速工况下可对齿轮做齿面硬化处理，提升耐磨性能，厚膜或较重物料输送场景可适当更换刚度更高的压缩弹簧，增大辊间贴合压力，保证牵引不打滑。整套结构没有冗余的复杂构件，所有零部件均为机械行业通用标准件或易加工件，加工难度低，装配公差要求符合常规机械加工精度等级，适合批量配套到各类连续式卧式包装设备中，也可作为独立的牵引输送单元集成到其他需要薄料连续牵引的自动化设备中。
