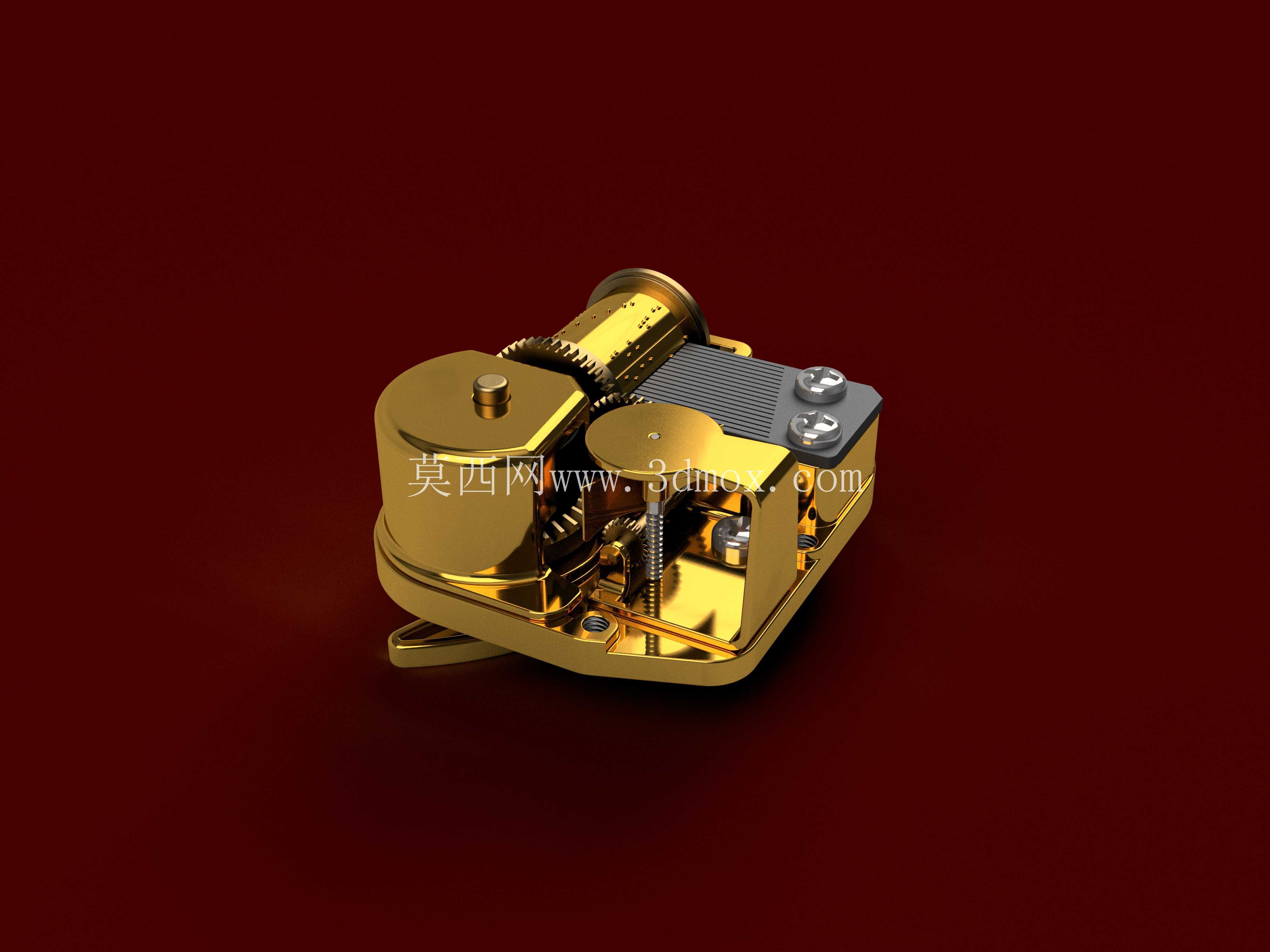

18音镀金音乐盒机芯精密结构设计

　　这款18音音乐盒机芯的结构设计，核心围绕发条储能、齿轮传动、音序触发三个核心功能模块做匹配，日常应用场景覆盖文创礼品定制、复古八音盒整机组装、DIY手工音乐装置制作、潮玩手办动力配件、轻奢摆件内置发声单元等多个领域，实际使用中不需要外接电源，完全依靠机械结构完成动力存储与释放，触发预设的音序排列完成乐曲播放，单次上满发条后可稳定播放完整曲目，运行过程中无电子元件工作噪音，只有金属音簧振动的清脆声响。从设计思路来看，整个机芯的传动链路做了逐级减速的配比计算，发条盒输出的高转速低扭矩动力，经过四级渐开线圆柱齿轮的减速传递，最终将转速匹配到音筒的额定转动速度，每一级齿轮的啮合侧隙都控制在0.02mm以内，避免传动过程中出现卡顿、

　　跳齿的问题，同时在末端传动轮位置设置了离心阻尼结构，通过摩擦片的阻力匹配控制音筒的转动速度均匀，不会出现发条初始力矩大时转速过快、末端力矩不足时转速过慢的问题，保证整首乐曲的播放节奏稳定。音筒作为核心的音序触发部件，表面的凸点位置严格按照18音的音阶排列做定位，每个凸点的凸起高度控制在0.3mm，转动过程中刚好可以拨动对应位置的音簧端部，音簧采用弹性合金钢材冲压成型，每个音簧的长度、厚度都经过频率校准，振动频率匹配标准音阶，凸点与音簧的接触位置做了R0.1的圆角处理，避免长期拨动过程中磨损音簧表面，延长机芯的整体使用寿命。外形尺寸方面，整个机芯的安装边界控制在长52mm、宽42mm、总高度22mm的范围内，

　　发条上弦轴的伸出长度为6mm，端部设置了标准的一字槽，可以匹配通用的上弦钥匙，机芯底座预留了两个直径2.2mm的安装孔，孔距为38mm，可以直接通过M2螺丝固定在音乐盒的木质或者塑料壳体内部，不需要额外做安装位的二次加工。传动部分的所有齿轮轴都采用黄铜材质加工，轴孔位置镶嵌了聚四氟乙烯耐磨衬套，长期转动过程中不需要额外加注润滑油，避免油污沾染到音簧表面影响发声效果，整个机芯的外露结构件都做了镀金表面处理，既可以提升金属件的抗氧化能力，避免长期存放出现氧化锈蚀的问题，也可以提升外观的精致度，部分透明外壳的音乐盒产品可以直接将机芯作为外观展示部分，不需要额外做装饰遮挡。实际装配过程中，音簧组件通过两个定位销固定在机芯底座上，

　　与音筒的平行度公差控制在0.01mm以内，保证每个音簧被凸点拨动的行程一致，不会出现个别音阶音量偏小或者无法触发的问题，发条盒的止逆结构采用棘爪棘轮设计，上弦过程中不会出现倒转打滑的问题，同时在发条完全释放后，棘爪不会卡滞齿轮，避免手动转动音筒时出现结构损坏。这类机械机芯相比电子发声模块，优势在于发声的质感更有层次，机械结构的运行过程本身就具备工艺观赏价值，在高端文创礼品、定制纪念款八音盒、手工DIY装置领域的应用占比逐年提升，结构设计过程中也充分考虑了不同场景的安装适配性，除了标准的卧式安装方式外，也可以根据产品需求调整上弦轴的伸出方向，适配侧装、倒装等不同的壳体结构，不需要改动核心传动部件的参数，只需要调整底座的安装孔位即可完成适配。
