方形锂电池电芯卷绕生产设备结构设计

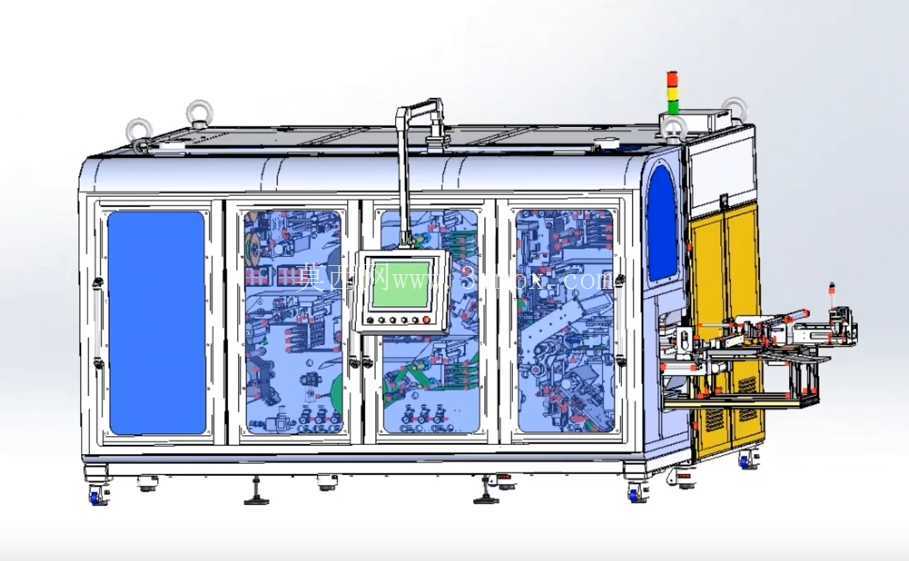

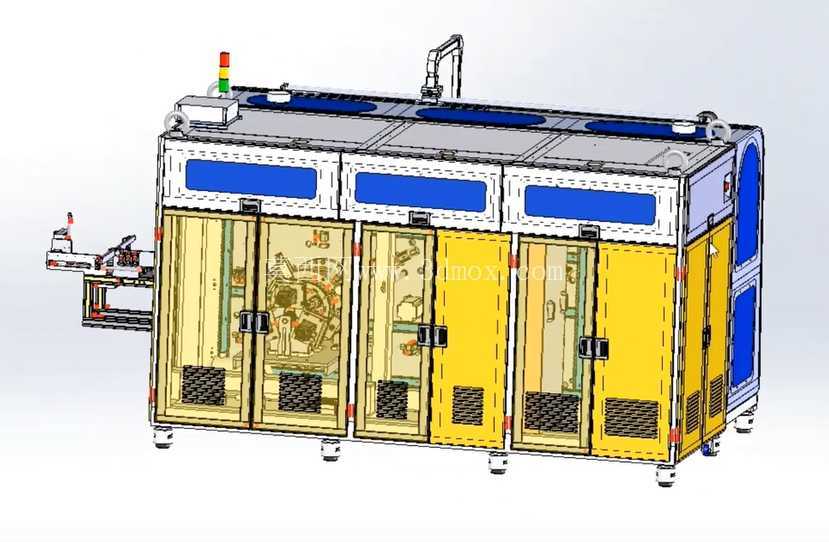

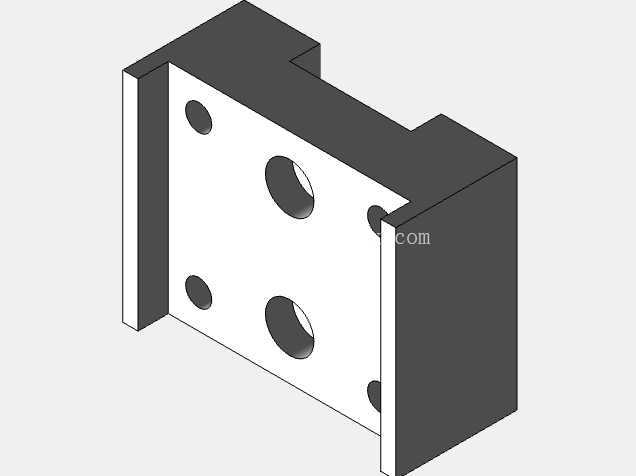

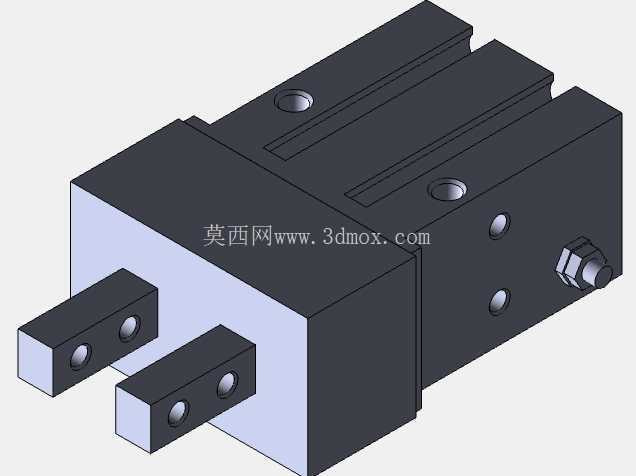

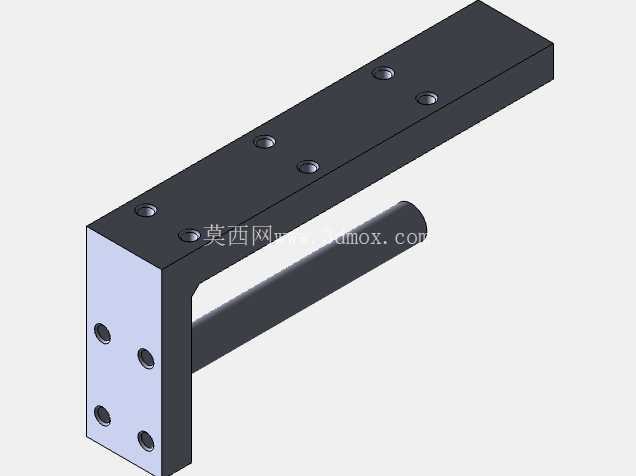

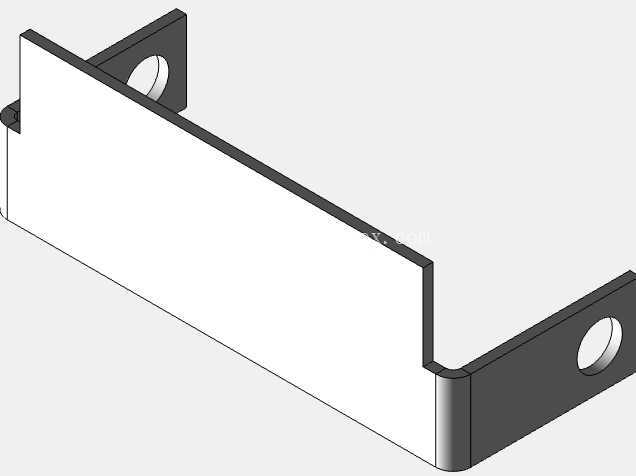

　　这套方形锂电池卷绕设备的三维结构，核心面向动力锂电池中段电芯制备工序，适配方形铝壳锂电池的电芯卷绕成型场景，在动力电池、储能电池量产线中承担极片与隔膜的精准卷绕成型作业，是方形电池生产链路中决定电芯一致性、卷绕对齐度的核心工序设备。从结构布局来看，设备采用整体封闭式机架设计，底部配置可调式支撑脚轮与固定脚杯，既满足产线布局调整时的移位需求，也能在设备就位后通过脚杯调平锁死，抵消地面平整度误差对卷绕精度的影响，机架主体采用方通焊接框架搭配钣金护板，护板设置透明观察窗与安全防护门，既可以在设备运行时隔离内部高速运动机构，避免人员误入造成安全风险，也能通过观察窗实时监控内部卷绕、送料工位的运行状态，设备顶部设置三色状态警示灯，

　　可直观反馈设备运行、待机、故障三种工作状态，方便产线操作人员快速识别设备工况。设备正面嵌入触控操作屏，操作屏采用可摆动悬臂安装结构，操作人员可根据站立位置调整屏幕角度与朝向，降低长时间操作的疲劳感，屏幕下方集成物理急停、启动、复位按钮，在触控系统出现响应延迟时可通过物理按键完成紧急操作，满足设备安全操作规范要求。从功能模块划分来看，设备内部集成极片放卷机构、隔膜放卷机构、张力控制组件、卷绕主轴机构、极片裁切机构、贴胶收尾机构、电芯出料输送机构，各模块沿物料走向依次排布，极片与隔膜从设备侧方的放卷工位送入，经过多组导辊调整走料路径后进入卷绕工位，张力控制组件采用摆辊搭配伺服反馈的结构，可实时调整极片与隔膜的走料张力，

　　避免张力波动造成极片褶皱、隔膜拉伸变形等问题，卷绕主轴采用高精度伺服电机直驱，搭配针式卷针夹紧结构，可在卷绕过程中保持恒定转速，同时保证卷针对极片、隔膜的夹持力稳定，避免卷绕过程中出现电芯偏移、层间错位的问题。极片裁切机构采用伺服驱动的切刀结构，可在卷绕达到设定圈数后快速完成极片切断，切刀位置设置除尘吸口，可及时吸走裁切产生的极片粉尘，避免粉尘落入电芯内部造成电池安全隐患。贴胶收尾机构可在卷绕完成后自动完成电芯收尾处的胶带粘贴，防止电芯松散，贴胶完成后卷针自动收缩，电芯通过出料输送机构送出设备，对接后续的热压、入壳工序。从设计思路层面，这套结构在建模时充分考虑了设备的维护便利性，各功能模块采用模块化安装设计，放卷工位的料卷安装轴采用快拆结构，更换料卷时无需额外工具即可完成料卷装卸，缩短产线换料停机时间；内部导辊、张力摆辊等易损耗部件均采用标准化安装接口，出现磨损时可快速更换备件，减少设备维护时长。设备侧方设置可拆卸检修门，打开后可直接接触到内部传动、驱动组件，方便日常维护时的部件检查与故障排查。设备的走线全部采用机架内部线槽隐藏布置，外部无裸露线缆，既避免线缆外露造成的安全隐患，也能让设备整体外观更整洁，同时减少生产环境中的粉尘、电解液雾气对线缆的腐蚀，延长线缆使用寿命。从安装边界来看，设备整体长宽高尺寸适配常规锂电池生产车间的层高与产线间距要求，出料输送机构的高度与前后段工序设备的输送线高度保持一致，

　　无需额外增设过渡接驳机构即可完成产线对接，设备底部的电气柜、气源处理组件全部集成在机架内部，无需额外占用外部安装空间，压缩空气接口、电源接口、通讯接口全部设置在设备侧方的集中接线区，现场安装时可快速完成水电气与通讯线路的接驳，缩短设备现场安装调试周期。在卷绕精度控制方面，结构设计时在各走料路径上设置了多组光电检测传感器，可实时检测极片的边缘位置，通过反馈调整放卷机构的横向位置，保证极片与隔膜的卷绕对齐度控制在工艺要求范围内，避免出现极片超出隔膜、层间错位等不良品问题。卷绕工位设置安全防护光栅，当防护门被意外打开或者有物体误入卷绕区域时，设备会立即触发急停，保证操作人员与设备的安全。这套结构的细节处理上，所有与物料接触的导辊表面均采用硬质阳极氧化处理，表面粗糙度控制在较低范围，避免走料过程中刮伤极片涂层与隔膜表面，卷针采用高精度加工工艺，保证卷针的圆度与同轴度，避免卷绕过程中因卷针跳动造成电芯内层褶皱。设备的传动部件全部采用密封式轴承结构，可减少润滑脂泄漏对生产环境造成的污染，同时避免生产过程中的粉尘进入轴承内部，延长传动部件的使用寿命。
