多深穿梭式仓储自动化搬运载具结构

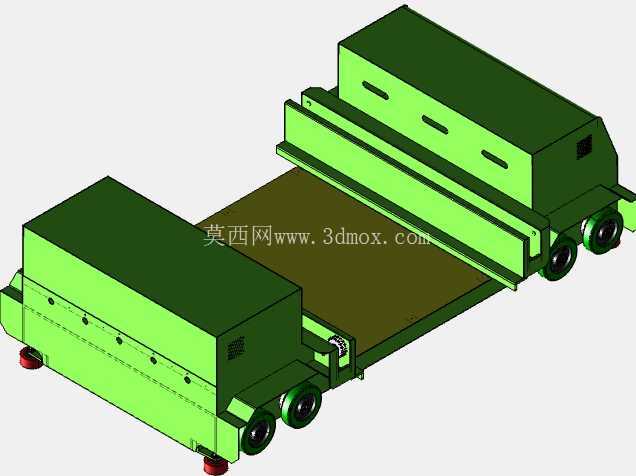

　　这款多深位穿梭载具，核心适配高密度自动化立体仓库的货位存取作业场景，区别于普通单深位穿梭设备，可支持多排纵深货位的货物转运，大幅提升仓储空间利用率，在快消、医药、冷链、电商等需要高密度存储的行业仓配场景中，能有效压缩巷道占用空间，比传统横梁式货架的存储容量提升40%以上。从结构设计逻辑来看，载具采用双端动力单元对称布局，两端均配置驱动轮组与顶升机构，无需掉头即可完成双向行驶与货物托举动作，适配货架轨道的双向通行需求，减少载具空驶折返的路径浪费。行走轮组采用聚氨酯包胶材质，配合金属轮毂结构，既保证在货架轨道上行驶的静音效果，又能承载额定载荷下的长期碾压磨损，轮组安装座预留偏心调节间隙，可在现场安装时调整轮距与轨道的配合间隙，

　　抵消货架安装的累计误差，避免行驶卡滞。顶升机构布置在载具中部的承载平台下方，采用凸轮顶升结构，相比剪叉式顶升结构，整体厚度更薄，可降低载具整体高度，适配更低的货架层间净高，提升仓库垂直空间利用率；顶升行程控制在合理区间，仅需将托盘抬离货架轨道支撑面15-20mm即可完成行驶动作，避免过大顶升行程带来的结构冗余与动力浪费。载具的电气控制舱分别布置在两端的动力单元上方，采用密封式舱体结构，可适配常温仓与低温冷链仓的不同作业环境，减少粉尘、凝露对电气元件的侵蚀；舱体侧面预留检修快拆盖板，无需整体拆解载具即可完成电气元件的维护更换。承载平台采用花纹钢板焊接结构，表面做防滑处理，可适配标准川字底、田字底塑料托盘与木托盘的承载需求，

　　平台边缘设置导向挡边，避免托盘在载具行驶过程中出现横向滑移，保证货物转运过程中的位置精度。从安装边界来看，载具整体宽度适配标准货架轨道的内空尺寸，安装时需保证货架轨道的直线度每米偏差不超过1mm，轨道接头处的高度差不超过0.5mm，避免载具行驶过程中出现颠簸冲击；载具的最小转弯半径为0，因采用双向行驶设计，无需转弯空间，仅需在货架端部预留载具与提升机、堆垛机的对接空间即可，对接位置的定位精度控制在±5mm以内，即可保证货物的顺利转接。在功能实现上，载具可配合仓库管理系统完成货位盘点、货物存取、移库等作业动作，自带的位置识别传感器可实时反馈载具在货架巷道内的位置，配合光电传感器检测托盘位置与货物存在状态，避免空跑、顶货等异常工况；

　　两端的防撞缓冲结构采用弹性橡胶材质，可在载具行驶到巷道端部时吸收冲击动能，同时触发限位信号停止动力输出，保证设备运行安全。设计过程中优先考虑了结构的模块化拆分，整个载具可拆分为端梁驱动模块、中部承载平台模块、顶升机构模块三个独立单元，各单元之间采用螺栓连接，无需焊接即可完成现场组装，降低运输与现场安装的难度；所有受力部位的连接螺栓均采用防松垫圈与螺纹胶双重防松处理，适应长期往复行驶带来的振动工况，避免螺栓松动引发的结构故障。载具的动力供电采用低压直流供电方案，配套轨道取电或者车载电池供电两种可选配置，其中车载电池版本可支持更长时间的离线作业，适配没有布置供电轨道的老旧货架改造场景，取电版本则可支持24小时连续作业，适配高吞吐量的新建自动化立体仓库。
