工业粉尘收集处理成套装置结构设计

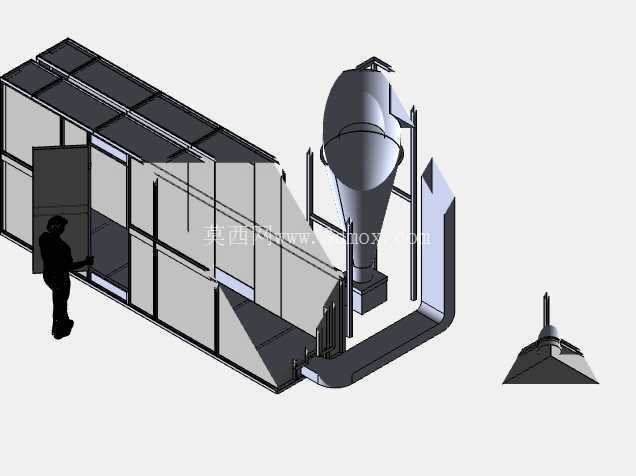

　　这套三维结构设计针对车间打磨、粉体投料工序的无组织粉尘逸散问题搭建，整套装置沿车间靠墙区域布置，整体占用横向跨度适配常规12米标准厂房柱距，纵向进深控制在3.2米以内，不会占用主物料运输通道的通行空间，顶部最高点距离地面4.8米，适配多数老旧厂房的层高限制，无需额外做厂房结构改造就能完成落地安装。封闭操作隔间采用铝型材框架搭配透明聚碳酸酯板做围护，侧面预留1.2米宽的推拉式操作口，操作口下缘距离地面0.9米，刚好匹配站立操作的人体工学高度，操作人员站在隔间外部就能完成工件上下料、打磨作业的全部操作，隔间底部预留15厘米高的回风间隙，避免内部形成正压导致粉尘从操作口向外溢出。隔间内部的气流组织经过针对性设计，顶部不设置送风点位，

　　所有补风从操作口下部的回风间隙进入，整体气流方向从操作区指向后侧的吸尘口，能将打磨产生的金属碎屑、粉体粉尘完全裹挟进入收集管路，不会在隔间内部形成涡流死角，避免粉尘在隔间内壁、角落堆积。锥型集尘料斗采用上宽下窄的渐缩结构，上部进料口直径1.8米，下部出料口直径0.2米，锥段倾斜角度设置为62度，大于常见金属、非金属粉尘的安息角，粉尘落入料斗后能依靠自重顺利下滑至下部出料端，不会在锥壁出现粘壁、架桥堵塞的问题，料斗侧面设置检修手孔，日常维护时不用拆解整体管路就能清理内部残留的结块粉尘。连接隔间与集尘料斗的通风管路采用圆角过渡弯头，弯头曲率半径为管径的2.5倍，相比直角弯头能降低30%以上的风阻，减少风机的运行能耗，

　　管路内部流速控制在18-22m/s区间，既能保证粉尘不会在管路内部沉降堆积，又不会因为流速过高造成管路内壁过快磨损。整套装置的安装边界做了充分的冗余设计，所有外部连接法兰的螺栓孔位都预留了5毫米的调节余量，现场安装时可以抵消土建地面的平整度误差，设备底部设置可调式减震支脚，调节范围0-50毫米，不需要提前做高精度的设备基础，普通水泥地面就能完成安装固定。从实际使用场景来看，这套装置可以适配五金打磨车间、粉体配料车间、粮食加工初清工段的粉尘收集需求，不需要对现有生产工序做大幅调整，只需要将产尘工位纳入隔间覆盖范围就能实现粉尘的源头收集，相比传统的敞开式吸尘罩，粉尘收集效率能提升40%以上，同时能大幅降低车间内的环境噪声，

　　因为打磨作业的主要噪声源被封闭在隔间内部，传到车间公共区域的噪声能降低15分贝以上。设计过程中对易磨损部位做了针对性强化，集尘料斗的锥段内壁、管路弯头的外侧都预留了耐磨衬板的安装位置，后期使用过程中如果出现磨损，只需要更换局部衬板即可，不用整体更换结构件，能降低长期运维的成本。隔间的透明围护板采用卡槽式固定结构，不需要专用工具就能快速拆卸，当需要搬运尺寸较大的工件进入隔间时，可以拆下整面围护板拓展操作空间，日常清洁时也能快速拆下板材擦拭内壁附着的粉尘，不会留下清洁死角。料斗顶部设置了检修平台与防护栏杆，平台宽度0.8米，护栏高度1.2米，符合工业设备检修的安全规范，运维人员可以通过侧边的直梯到达平台位置，完成顶部管路检查、风门调节等操作，不需要临时搭建登高设施。整套结构的受力经过校核，所有型材的选型都满足满载工况下的强度要求，即使料斗内部堆满粉尘，整体结构的变形量也控制在1/1000以内，不会出现结构晃动、焊缝开裂的问题，连接部位全部采用螺栓装配式连接，不需要现场大量焊接作业，安装周期能缩短60%以上，后期如果需要调整设备位置，也能快速拆解转运，不会造成结构件的损坏。
