移动式工业车间油雾净化收集装置

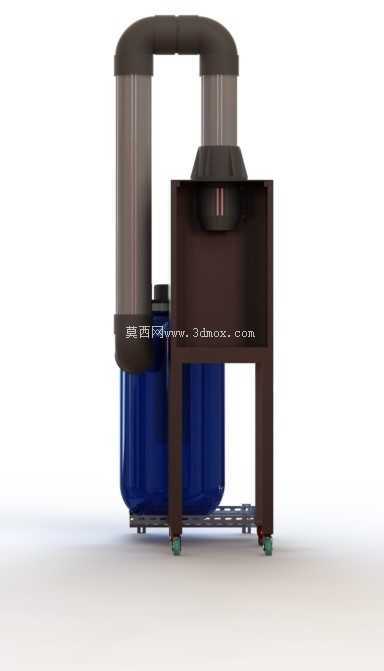

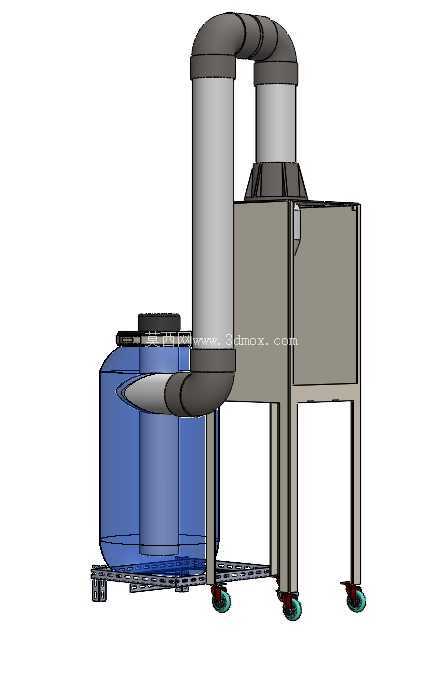

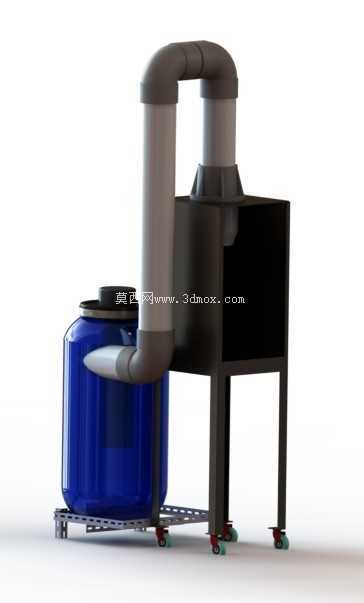

　　在金属切削加工、热处理淬火、切削液喷淋冷却这类机加工场景里，车间空气里弥散的悬浮油雾一直是影响作业环境、损耗电气元件寿命的核心问题，这套油雾收集装置就是针对这类离散机加工点位的油雾捕集需求设计的，不需要固定铺设长距离排风管道，可灵活移动到不同产线工位旁就近捕集油雾。整套设备采用立式分体结构布局，上部为过滤分离主机舱，下部配置可移动储液集污桶，底部四个带刹车的万向脚轮支撑整体结构，单脚轮额定承重不低于80kg，可满足车间环氧地坪、钢板地坪上的短距离推移需求，设备就位后踩下刹车即可锁定位置，避免作业过程中设备移位影响捕集效果。主机舱采用方管焊接框架搭配薄钢板折弯蒙皮的结构，框架型材选用40402mm的冷轧方管，

　　焊接后做抛丸除锈再喷涂防锈面漆，整体抗磕碰性能适配车间复杂作业环境；主机舱侧面预留检修快拆门，采用搭扣锁紧结构，不需要额外工具即可打开舱门更换内部过滤组件，日常维护操作门槛较低。设备的进气管道采用大曲率弯头设计，避免直角弯头造成的风阻损耗，管道直径根据处理风量匹配为160mm，管道接口处预留快装卡箍位，可根据现场工位需求延长进气管道或者加装集气罩，灵活适配不同高度的加工设备排气口对接。下部储液桶采用半透明耐油工程塑料材质，可直观观察内部收集的废油液位，桶体与上部主机的排液口采用锥面密封对接，拆卸倾倒废油时不会出现滴漏问题，桶身底部嵌入金属托盘框架，避免推移过程中桶体晃动脱落。从功能逻辑上看，含油雾的废气通过顶部进气管道进入主机舱后，

　　首先经过惯性碰撞结构将大颗粒油滴截留，油滴顺着舱内壁导流槽汇入下部储液桶，之后气流经过多级过滤层将剩余细小微粒拦截，净化后的空气从设备侧部的排气口排出，收集到的废油积攒到储液桶液位上限后，可直接拆下桶体统一回收处理，部分洁净度较高的切削油雾经过滤后还可回流至加工设备重复使用，降低生产耗材损耗。设计过程中重点考量了设备的安装边界尺寸，整套设备占地长度控制在850mm、宽度控制在600mm，主机顶部排气口高度为1450mm，可适配绝大多数常规机加工设备的旁侧放置需求，不需要对现有车间布局做大规模调整；设备整体重心控制在下部储液桶区域，推移过程中不会出现侧翻风险，管道连接处均做圆弧过渡处理，没有尖锐突出棱角，

　　避免车间作业人员过往时发生磕碰。针对不同工况的适配性，这套结构预留了过滤组件的升级空间，可根据处理油雾的浓度、成分更换不同精度的过滤芯，比如处理淬火产生的高温油雾时，可在进气段加装耐高温隔热衬层，避免高温气体损坏内部过滤材质；处理高粘度磨削油雾时，可在惯性分离段加装导流板提升大颗粒油滴的截留效率，降低后端过滤组件的损耗速度。设备的支腿高度做了统一适配，主机舱底部距离地面高度为280mm，日常清理车间地面卫生时，清扫工具可直接伸入设备底部，不会形成卫生清理死角；脚轮采用聚氨酯材质，推移过程中不会划伤车间环氧地坪，同时具备一定的减震效果，设备运行时的震动传导到地面的幅度较小，不会对周边精密加工设备的测量精度造成干扰。
