带空气过滤系统的汽车工业喷漆房结构

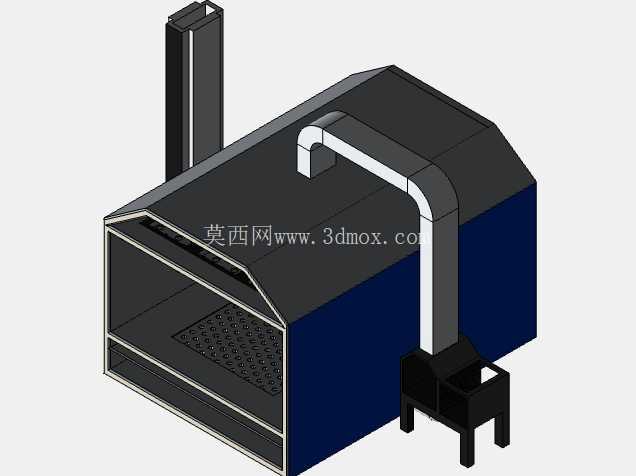

　　这套带空气滤清总成的工业喷漆作业舱，主要面向小型汽车零部件补漆、整车局部钣喷作业场景设计，可独立放置在维修车间、小型零部件加工厂区的涂装工位，无需搭建复杂的土建喷漆房，适配多品种小批量的涂装作业需求。设备整体采用舱体侧置排风过滤的布局，作业舱正面为全开式操作开口，作业人员可站在开口侧完成工件摆放、喷枪操作等动作，舱体顶部设置带格栅的均流层，外界空气经过顶部初效过滤后均匀送入作业舱内部，避免舱内出现气流死角导致漆雾散逸。舱体右侧集成了离心风机与多级过滤单元，风机通过侧置风道抽取舱内含有漆雾的空气，首先经过舱内底部的网格格栅截留大颗粒漆渣，随后气流进入侧置过滤箱，依次经过初效过滤棉、中效过滤芯处理后，达标气体通过顶部排气筒排出车间，避免漆雾直接排放污染车间环境，同时也能防止未过滤的漆雾被风机吸入造成叶轮积漆动平衡失衡。

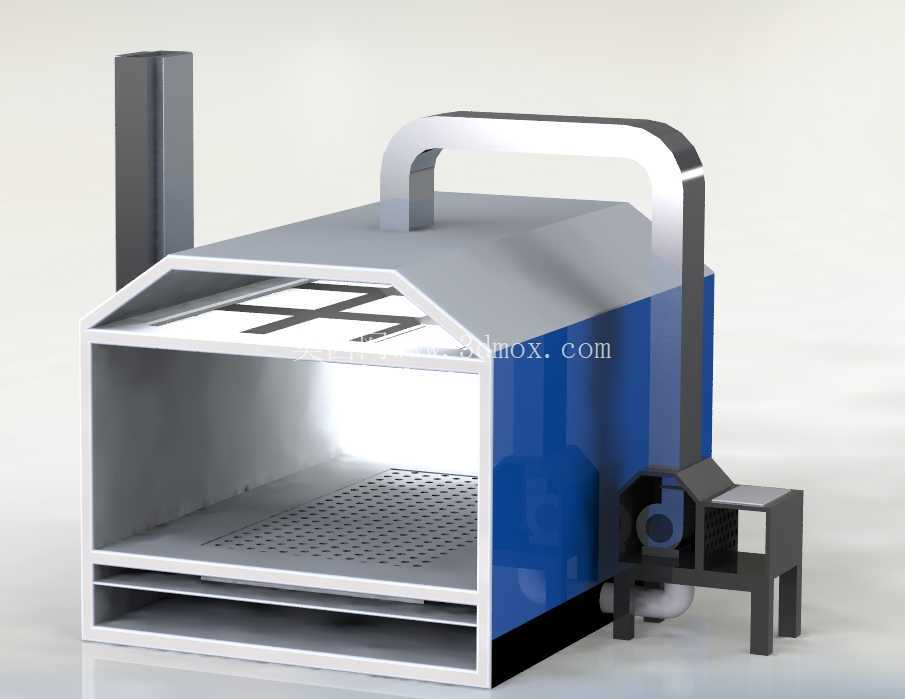

　　从结构设计逻辑来看，舱体主体采用框架式拼接结构，主框架使用标准矩形钢管焊接成型，外覆钣金蒙皮，侧部蓝色区域为可拆卸检修面板，日常更换过滤耗材、检修风机叶轮时无需拆解整个舱体，仅需拆下对应侧的固定螺栓即可完成操作。舱体顶部设置一体化弧形提手结构，该结构同时作为顶部风道的加强筋，在设备需要转场移位时，可通过顶部提手配合叉车完成整体吊装，无需额外焊接吊耳。舱内底部设置两层镂空格栅板，上层格栅为大孔径冲孔板，用于承托待喷涂工件，下层为抽屉式漆雾截留槽，作业过程中滴落的漆雾会落入槽内的过滤棉上，定期抽出抽屉即可清理积漆，避免漆渣堆积在舱底难以清理。侧置的风机单元与主舱体采用软连接方式对接，可减少风机运行时的振动传递到主舱体，避免舱体共振导致放置的工件出现移位，同时软连接采用耐溶剂腐蚀的橡胶材质，长期接触漆雾溶剂也不会出现老化开裂问题。

　　安装边界方面，设备整体占地尺寸适配常规工业厂房的标准工位间距，放置时需要保证设备背部与墙面预留不小于600mm的检修空间，用于更换侧部过滤单元、检修风机电气线路，顶部排气筒需要对接车间排风管道，若车间无集中排风系统，可直接将排气筒引出室外，排气口高度需要高于车间屋檐1.5m以上，避免排出的气体倒灌进车间。设备供电采用三相380V工业电源，进线位置设置在侧置风机箱的下部，接线时需要做好防爆密封处理，因为喷漆作业环境内存在挥发性可燃气体，电气接口的密封等级需要达到Exd II BT4标准，避免电火花引发安全隐患。舱内操作面的风速控制在0.3-0.5m/s区间，这个风速区间既可以保证漆雾不会从正面操作口溢出，也不会因为风速过大导致喷枪喷出的漆流被吹散，影响漆面喷涂质量。顶部的均流层采用蜂窝状导流结构，可让送入舱内的空气形成垂直向下的稳定层流，漆雾会顺着气流方向向下流动，不会在舱内出现紊流反弹，减少漆雾附着在已喷好的工件表面造成麻点缺陷。

　　在实际使用场景中，这类小型集成式喷漆舱相比传统土建喷漆房，灵活性更高，对于产能波动较大的汽车维修厂、小型改装件加工厂来说，不需要投入大量成本做固定场地改造，设备到场后接电接排风即可投入使用，当厂区布局调整时可整体移位，不会产生土建拆除的浪费。过滤系统的配置采用分级过滤思路，初效过滤棉主要拦截10μm以上的漆雾颗粒，更换成本低，可每周更换一次，中效过滤芯拦截5μm以上的细颗粒，更换周期为1-3个月，根据实际作业频次调整，这样的分级配置可以在保证过滤效果的同时降低耗材使用成本。舱体内部的照明采用防爆LED灯组，内嵌安装在顶部均流层下方，光线垂直照射到作业区域，照明亮度达到800lux以上，满足喷漆作业对光线的要求，避免因为光线不足导致漆面出现流挂、漏喷等缺陷。操作口的边缘设置有导风条，可引导外部补入的空气均匀进入舱内，避免在操作口边缘形成涡流，把舱内的漆雾带到作业人员呼吸区，配合作业人员佩戴的防毒面具，可大幅降低职业健康风险。
