四头直线式液体灌装生产设备结构设计

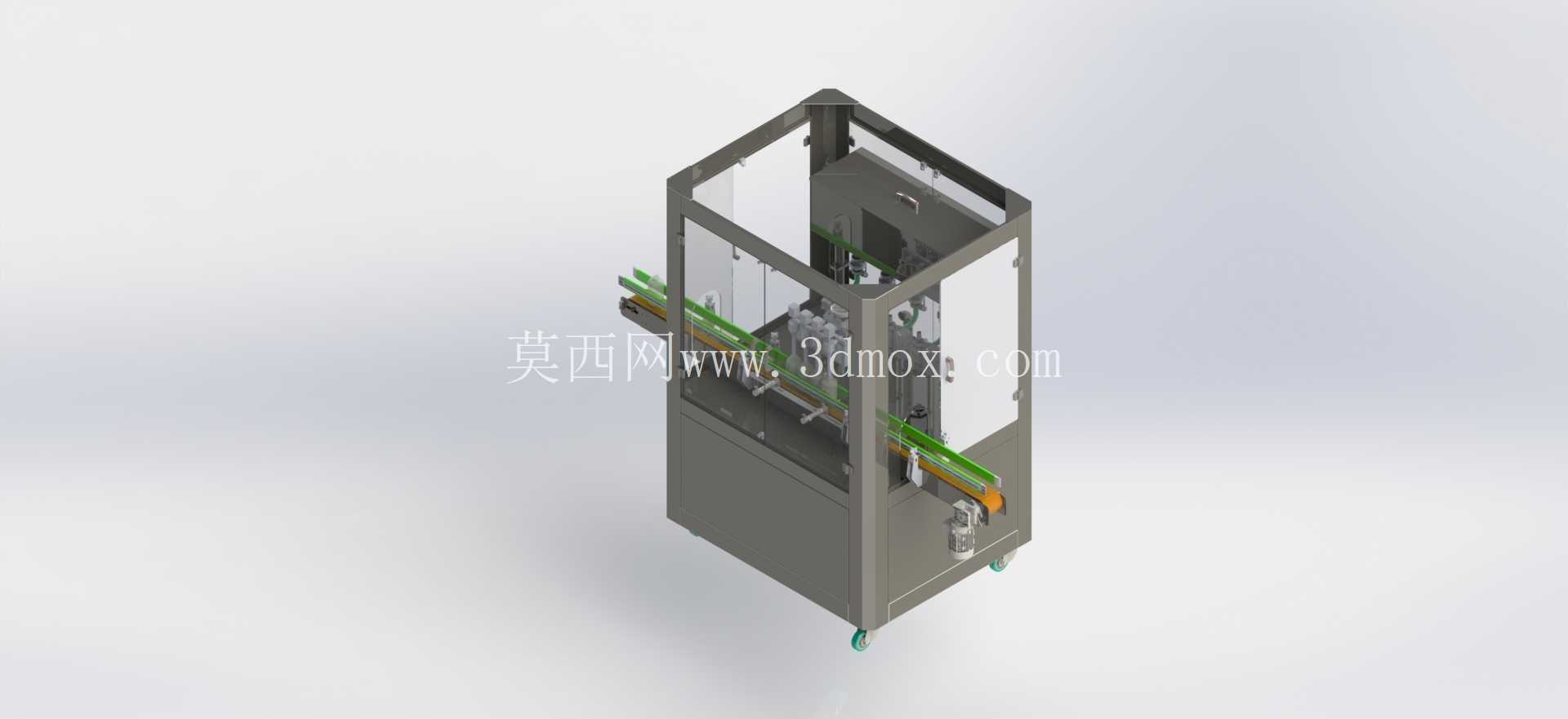

　　这款四头直线式液体灌装设备，主要面向日化、食品、精细化工行业的中小批量连续灌装工序，适配低粘度至中等粘度的流体物料，比如瓶装饮用水、日化洗护液、低浓度化工溶剂等品类的容器灌装作业，可直接对接前端理瓶机与后端旋盖、贴标工位，组成完整的瓶装产品生产线。设备整体采用立式框架结构，底部设置可调脚轮与支撑脚，兼顾工位移动灵活性与运行时的结构稳定性，框架主体采用不锈钢方通焊接成型，外露接触面做镜面抛光处理，满足食品、日化类生产场景的卫生清洁要求，避免物料残留滋生细菌。

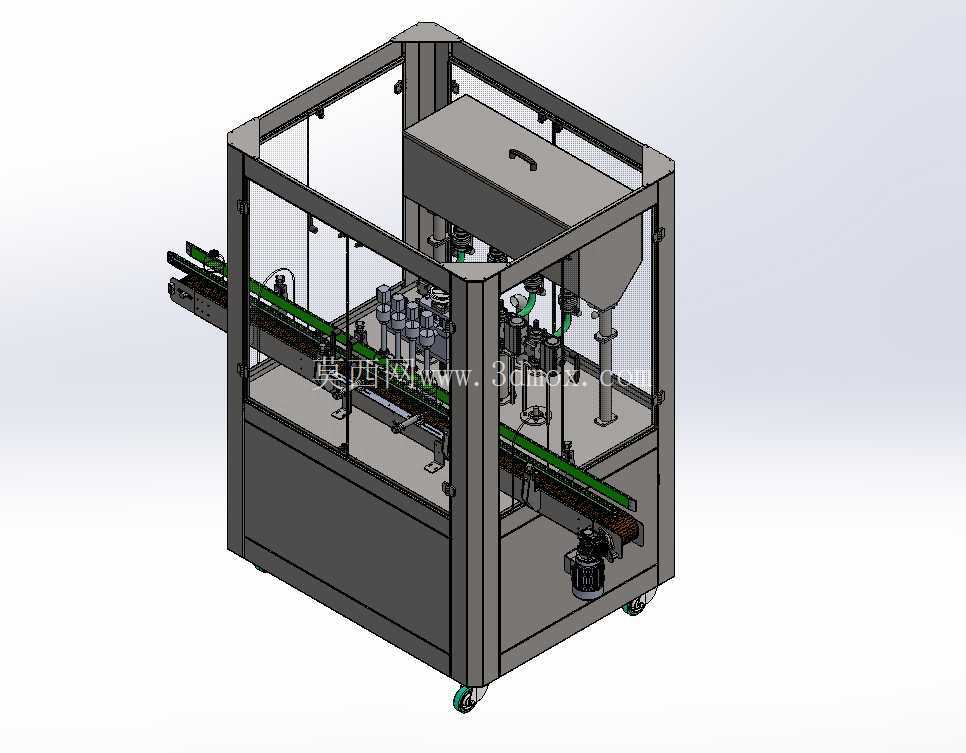

　　设备的进料输送采用双侧皮带夹持输送结构，输送线高度与常规瓶装生产线的通用输送高度匹配，可直接并入现有产线无需额外调整转接高度，输送段设置进瓶螺杆与分瓶挡块，能够将连续送入的容器等距分隔，精准送入四个灌装工位的正下方，避免灌装时容器偏移导致的物料洒漏。灌装执行单元采用四组独立的升降式灌装头，每个灌装头配备独立的流量控制阀与液位检测模块，可根据容器规格单独调整灌装行程与灌装量，当容器到达工位后，灌装头先下行插入容器内部接近瓶底位置，随灌装过程逐步提升，减少液体冲击产生的泡沫，避免灌装溢料，针对易起泡沫的物料还可切换为潜流式灌装模式，适配不同物料特性。

　　设备的驱动单元集中布置在框架下部的密封舱内，主传动采用伺服电机搭配同步带结构，驱动输送线与灌装头的升降动作，灌装阀的启闭采用气动控制，响应速度快，可精准控制灌装量的误差范围在允许阈值内。框架上部设置透明亚克力防护门，既可以观察内部灌装运行状态，也能防止外部杂物落入灌装区域，同时避免灌装过程中物料飞溅污染车间环境，防护门配备安全联锁开关，门体开启时设备自动暂停运行，避免操作人员误触运动部件发生安全事故。

　　从安装边界来看，设备整体占地长度适配常规车间的产线排布预留空间，宽度方向不超出常规输送线的外延尺寸，无需额外拓宽车间通道，设备的气路、电路接口均集中布置在设备后侧下部，对接车间气源与电源时无需拆解设备外壳，现场安装调试周期短。设备的储液仓采用快拆式结构设计，与物料接触的部件均采用食品级不锈钢材质，更换物料时可快速拆解清洗，无清洁死角，满足多品类物料切换生产的需求，避免不同物料交叉污染。

　　在结构设计层面，这款设备充分考虑了中小批量生产的柔性需求，无需更换大量模具即可适配一定范围内不同瓶径、不同高度的容器，调整时仅需通过手轮调整输送线护栏宽度与灌装头的升降行程即可完成换型，换型时间短，适合多品种小批量的生产场景。设备的灌装速度可根据物料特性与前端供料能力无级调整，四头同时作业的模式相比单头灌装设备，生产效率提升明显，且每个灌装头可独立控制，当其中一个头出现故障时，可临时关闭该工位，剩余三个头维持低速生产，减少设备停机对产线整体进度的影响。

　　设备的下部柜体预留了电气元件的安装空间，布线均采用线槽规整排布，强弱电分离布置，避免信号干扰，柜体侧面设置散热通风孔，配备防尘滤网，保证电气元件运行时的温度处于合理范围，延长元件使用寿命。输送线的驱动辊采用张紧可调结构，长期运行出现皮带松弛时，可快速调整张紧度，无需拆解输送段结构，日常维护便捷。灌装头的密封件采用标准快换结构，磨损后可直接更换标准密封件，无需定制特殊配件，降低后期维护成本。

　　针对不同物料的灌装需求，设备还预留了功能扩展接口，可根据需求加装防滴漏抽吸装置，在灌装完成后回吸灌装头出口的残液，避免残液滴落在容器外壁或输送线上，影响后续贴标、包装工序的质量；针对有颗粒杂质的物料，还可在进料管路加装过滤装置，避免杂质堵塞灌装阀。整体结构设计充分考虑了生产现场的实际使用痛点，在保证灌装精度与运行稳定性的前提下，尽可能简化日常操作与维护的流程，降低对操作人员的技能要求，适合中小型生产企业的灌装工序升级改造使用。
