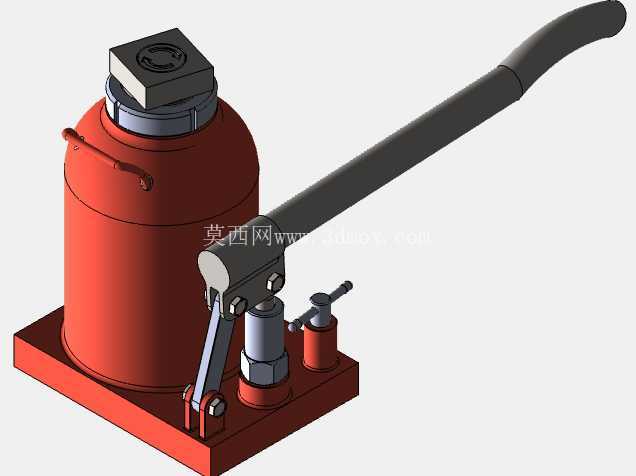

手动立式液压起重千斤顶三维结构

　　在设备检修、重物移位、车辆维保这类需要小范围大吨位顶升的作业场景里，手动液压千斤顶是一线作业人员最常接触的便携起重工具，这次拆解建模的这款立式液压千斤顶，完全按照实体作业设备的结构逻辑还原，没有做简化处理，每一处联动结构都对应实际使用中的功能需求。日常在汽修工位更换轮胎、机加工车间调整重型工件装夹高度、仓储环节挪移重型货柜底部垫入搬运滚轮时，这类千斤顶不需要外接动力源，单人即可操作完成数吨级重物的顶升作业，对作业场地的适配性远高于电动起重设备。从结构设计逻辑来看，这款千斤顶的核心顶升单元采用单作用柱塞式油缸，油缸主体采用厚壁筒体结构，底部与方形安装底座焊接为整体，底座的四个边角做了圆弧过渡处理，避免应力集中，

　　同时增大与地面的接触面积，降低单位面积压强，防止顶升作业时底座下陷。底座上除了主油缸安装位，还集成了手动柱塞泵的安装孔位、回油阀的装配槽，以及摇臂铰接支座，所有功能部件都集成在底座平面上，减少了外接管路带来的泄漏风险，这也是手动液压千斤顶能做到便携可靠的核心设计思路。操作端的长摇臂采用杠杆增力结构，摇臂与泵体柱塞的铰接点做了衬套耐磨设计，反复按压摇臂时，柱塞泵将油缸储油腔的液压油压入主油缸下腔，推动柱塞杆向上顶升，柱塞顶部的承载帽做了防滑齿面处理，同时可以小角度偏转，适配被顶升物体底部不完全水平的接触面，避免顶升过程中出现打滑偏移。回油阀设置在泵体侧面，采用锥形密封结构，顺时针旋紧时关闭油路建立油压，

　　逆时针旋松时主油缸下腔的液压油回流到储油腔，柱塞杆在负载重力作用下缓慢回落，回油阀的旋钮做了滚花处理，戴劳保手套操作时也能轻松拧动，不会出现打滑。油缸筒体侧面设置了可拆卸的提手，方便单人提携转移，提手的安装位置做了重心匹配，拎起时整个设备保持竖直状态，不会出现倾斜漏油的情况。从安装边界尺寸来看，这款立式千斤顶的底座长宽尺寸控制在小范围作业空间内，最低顶升高度适配大多数车辆底盘、设备底座的底部间隙，最大顶升行程满足常规维保作业的顶升高度需求，不需要额外加装垫高块就能完成大部分常规作业。建模过程中对液压油路的内部通径、柱塞与缸筒的配合间隙、铰接点的转动自由度都做了对应还原，摇臂的摆动角度、回油阀的转动行程都和实体设备保持一致，

　　甚至连油缸表面的焊接痕迹、紧固件的六角头细节都做了还原，方便结构设计人员参考这类便携液压工具的集成化设计思路，也能作为液压传动教学的直观演示模型。在实际选型参考时，这类立式液压千斤顶的结构紧凑度、底座接地面积、摇臂操作力的匹配，都是设计时需要重点考量的点，比如摇臂长度如果过长，虽然操作力更小，但狭小空间内操作会出现干涉，如果过短则会导致按压操作力过大，单人操作费力，这款模型的摇臂长度刚好平衡了操作力与操作空间的需求，在常规作业空间内都能完成全行程按压操作。主油缸的密封槽位置、柱塞表面的粗糙度要求对应的结构细节，在模型里也做了对应体现，密封件的安装槽深度、宽度都按照液压密封件的标准尺寸设计，保证顶升过程中不会出现内泄导致的重物缓慢下沉。承载帽与柱塞顶端的连接采用卡簧限位，既可以让承载帽小角度万向转动，又不会在顶升过程中脱落，这个细节设计在很多简化模型里经常被忽略，但实际使用中这个结构直接关系到顶升作业的安全性。
