卧式液压落地起重千斤顶结构设计

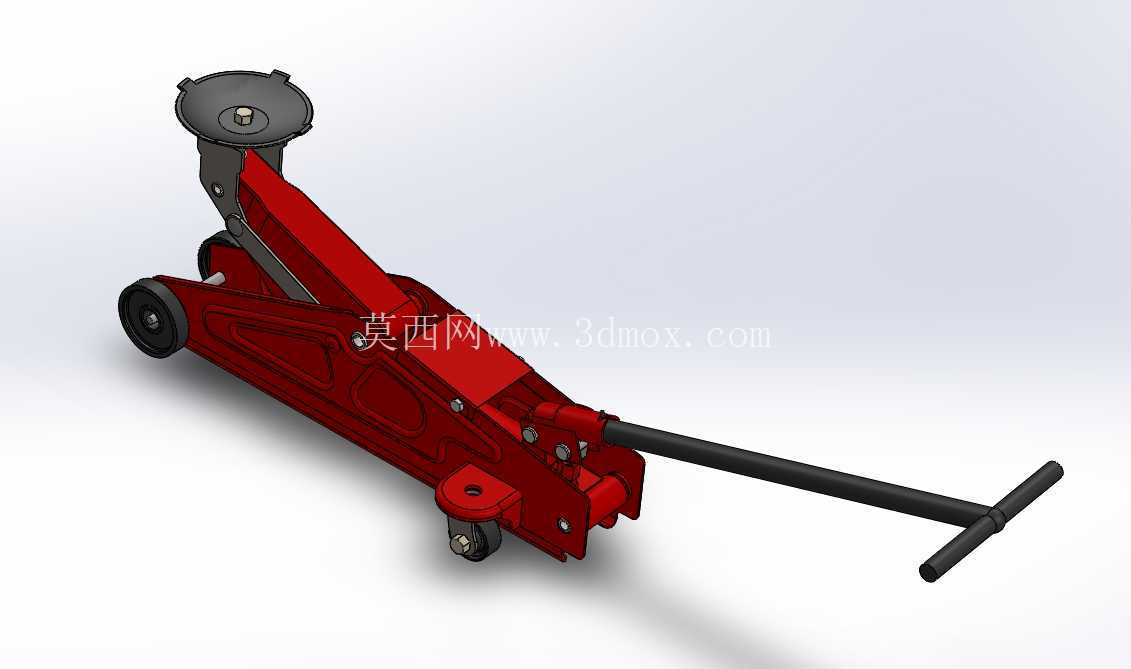

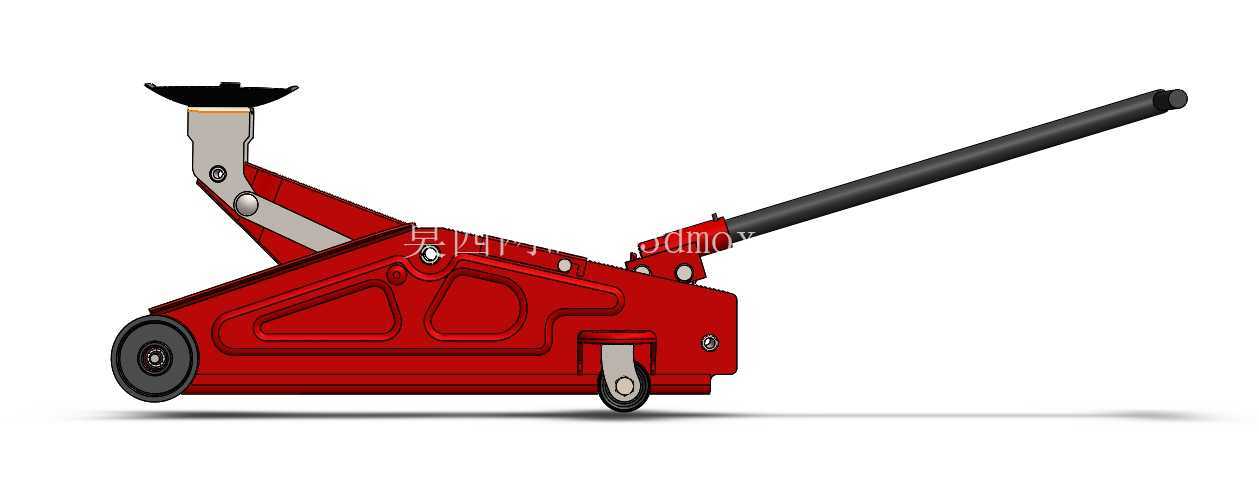

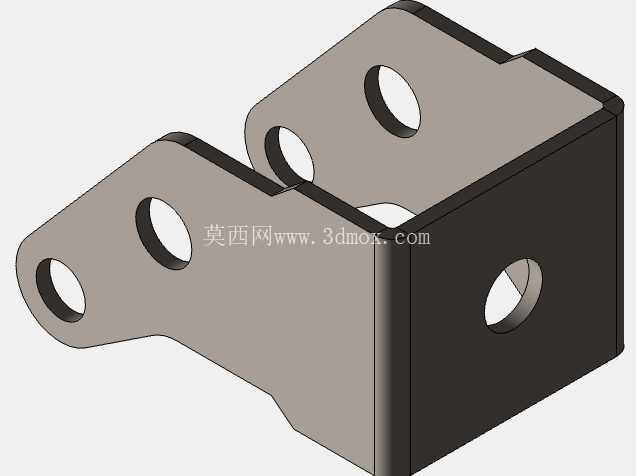

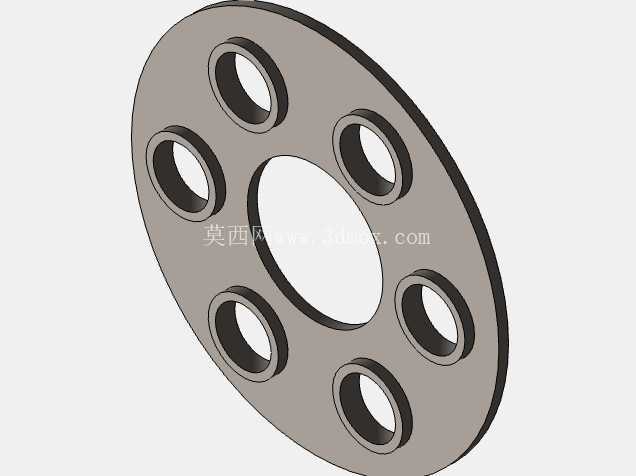

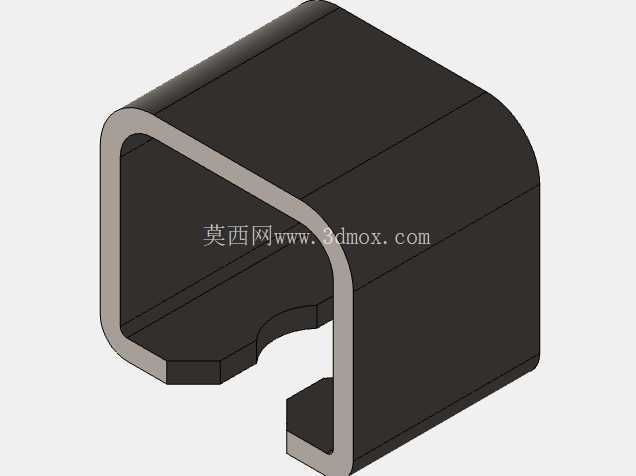

　　在商用车维保、小型设备安装移位、家用车辆换胎作业场景中，卧式落地液压千斤顶是普及率极高的手动液压顶升工具，区别于剪式、螺旋式千斤顶，这类卧式结构的设备依靠更低的初始高度适配更多低底盘车辆的顶升需求，同时更长的操作力臂能让操作人员用更小的手动输入力获得数吨级的顶升输出力。从结构设计逻辑来看，这款卧式千斤顶采用整体冲压焊接的主承载臂结构，主体承力架采用低合金钢板折弯拼焊成型，在保证整体抗扭刚度的前提下，尽可能降低设备自身重量，方便单人搬运转移。前端设置的两个定向脚轮与尾部的万向支撑轮，共同构成设备的移动支撑体系，在空载状态下可以轻松推移到作业点位，顶升作业时尾部支撑块接触地面，配合脚轮形成稳定的三点支撑面，避免顶升过程中出现侧翻风险。

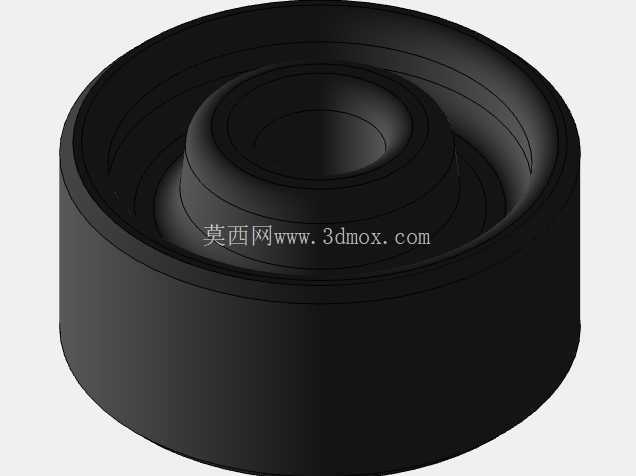

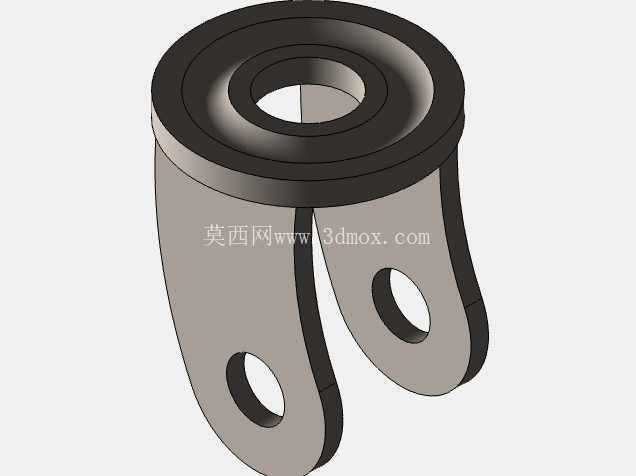

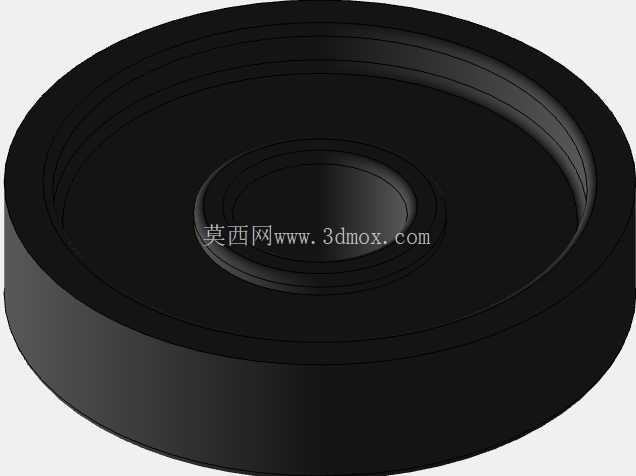

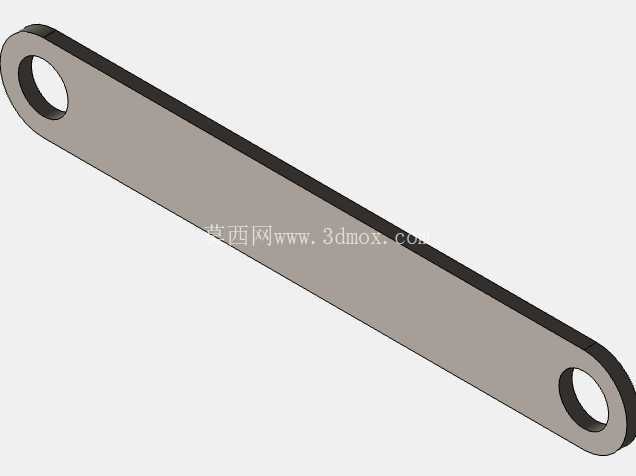

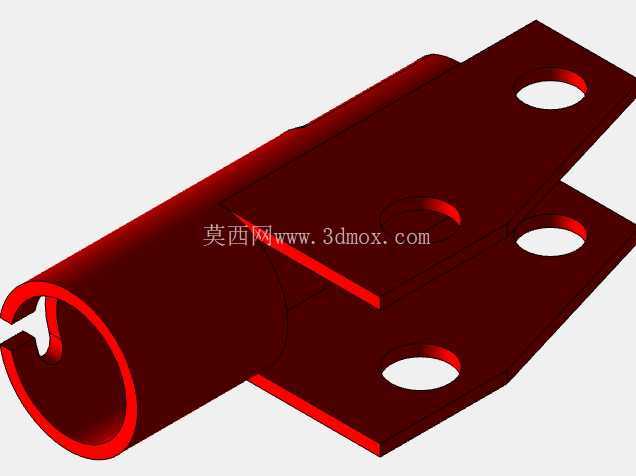

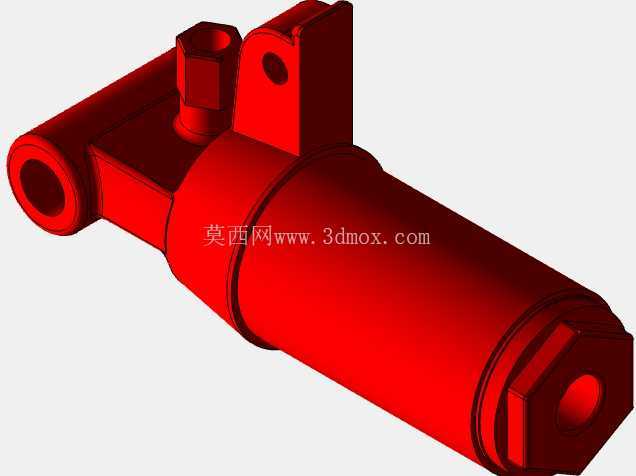

　　顶升端的可调支撑顶帽采用球面接触设计，能够自适应被顶升物体底部的微小倾斜角度，避免局部应力集中造成接触面压溃，顶帽表面的滚花结构可以增大接触摩擦力，防止顶升过程中出现相对滑移。液压动力单元集成在主承力架的中部腔体内，采用单作用柱塞式液压缸结构，手动操作杆通过棘爪结构驱动柱塞泵往复供油，油压推动主柱塞伸出，通过连杆机构带动承载臂绕固定铰点转动，实现顶帽的垂直顶升动作，设备集成的卸荷阀可以通过操作杆尾端的旋钮控制开度，缓慢释放油压实现带载平稳下降，避免快速下落造成被支撑物体冲击损伤。从安装边界与尺寸适配角度来看，这款千斤顶的最低顶升高度适配常规家用轿车、SUV以及轻型商用车的底盘间隙，不需要额外垫高即可伸入车辆底部的指定顶升点位，

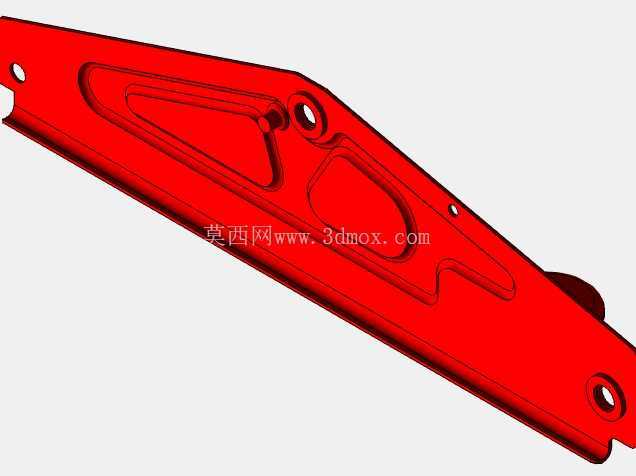

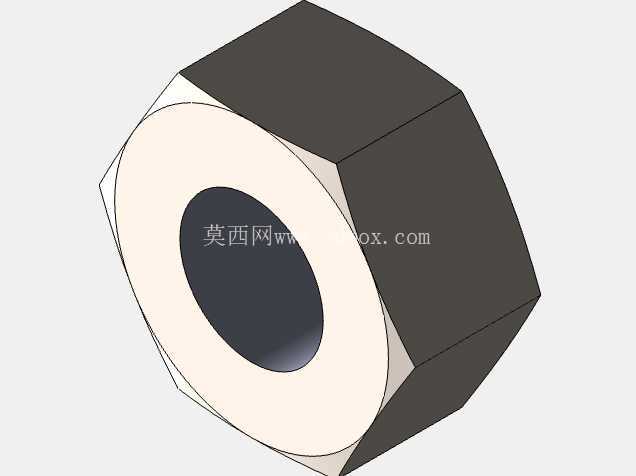

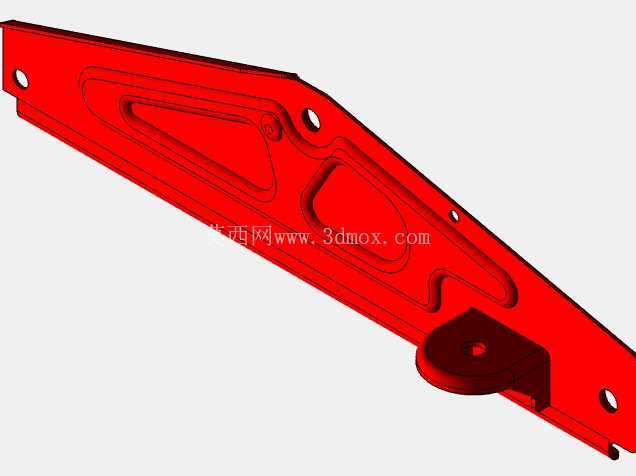

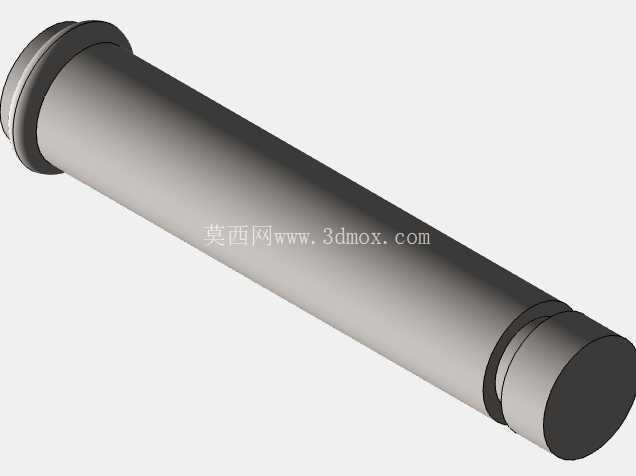

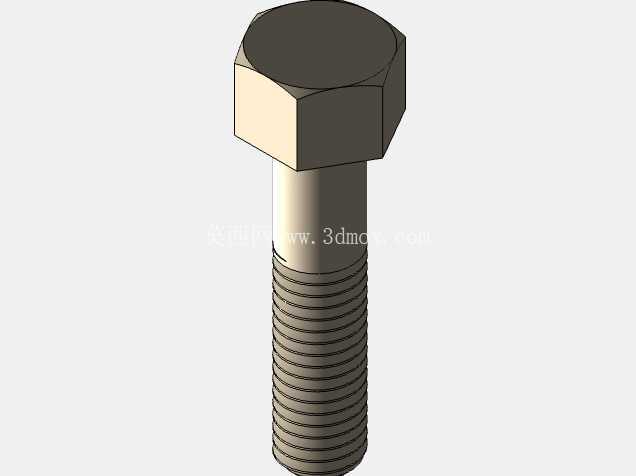

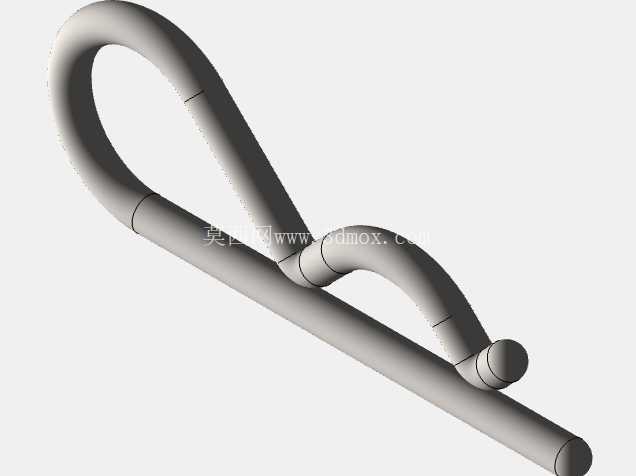

　　最大顶升行程覆盖常规维保作业的高度需求，能够将车辆轮胎抬升到完全脱离地面的高度，满足换胎、底盘检查、制动系统维修等作业的空间要求。结构设计过程中，所有铰接点位都采用硬化处理的销轴配合自润滑衬套，降低反复举升过程中的铰接磨损，延长设备的无故障使用周期，主承载臂的截面采用变截面设计，在受力最大的铰接根部位置加大截面抗弯模量，向顶帽端逐步收窄截面，在保证结构强度的前提下减少不必要的材料冗余。液压回路中设置了过载溢流阀，当顶升负载超过设备额定承载上限时，溢流阀自动开启泄油，避免超负载使用造成结构件变形或者液压密封件损坏，从结构层面规避误操作带来的安全风险。在实际作业使用中，这类卧式千斤顶仅作为临时顶升工具使用，

　　顶升到位后需要配合安全支架做刚性支撑，不能长期作为承重支撑使用，设计过程中也在结构上预留了安全支撑的配合空间，方便操作人员在顶升后快速布置安全支撑装置。操作杆的长度经过人体工程学匹配，操作人员站立状态下即可完成压杆顶升、卸荷下降的全部操作，不需要大幅度弯腰俯身，降低长时间作业的操作疲劳度。整体涂装采用高辨识度的工业红色漆面，在车间、车库等复杂光线环境下能够快速识别设备位置，避免作业过程中误碰造成设备移位。
