高精度瓶式液压起重支撑装置结构模型

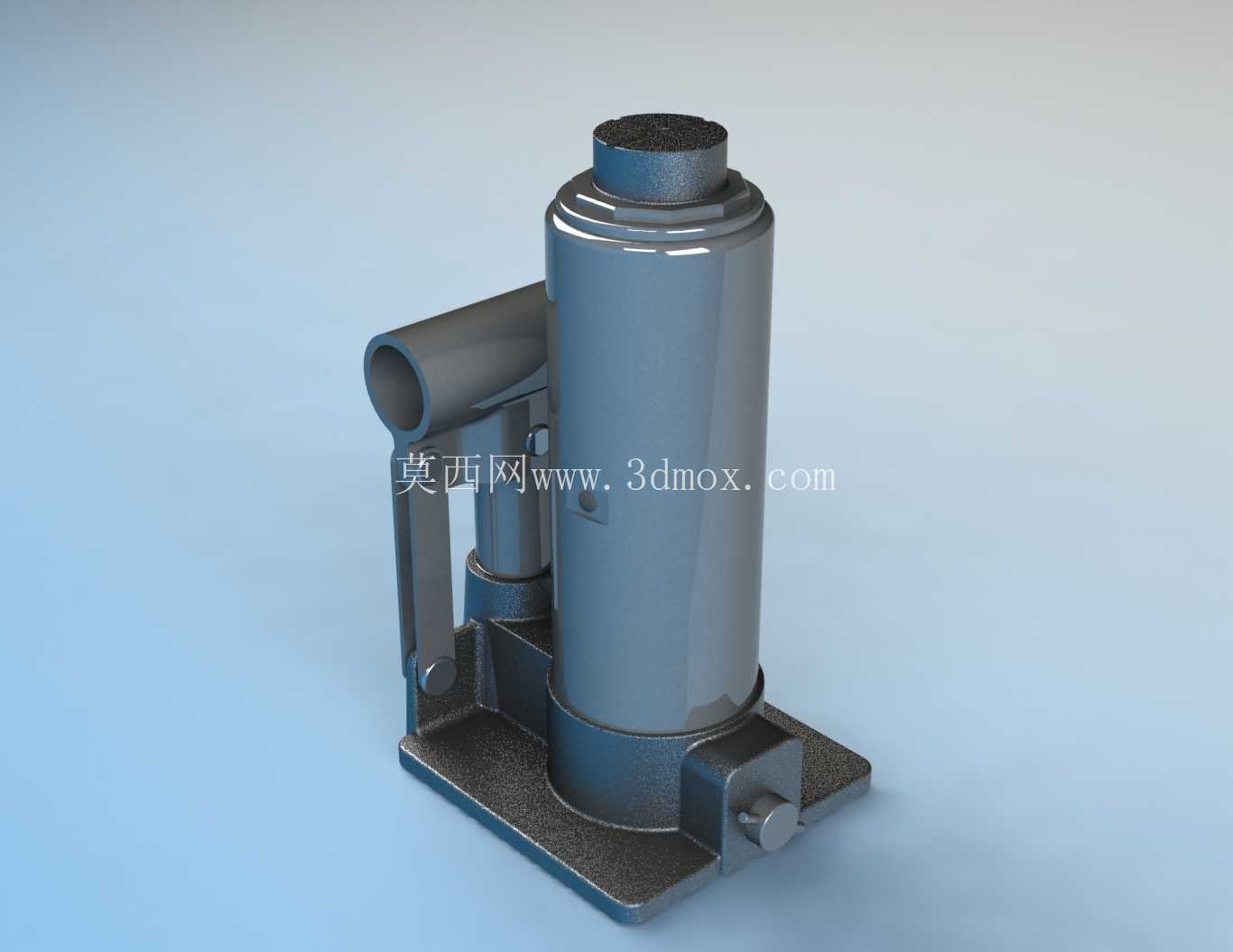

　　在汽修维保、小型设备安装、建筑局部承重调整、野外应急抢修这类作业场景里，瓶式液压千斤顶是出镜率极高的小型液压起重工具，相比剪式千斤顶它的顶升行程更大、额定承重冗余更足，相比卧式液压千斤顶它的占地尺寸更小，垂直方向的结构紧凑度更适合狭窄空间内的垂直顶升作业。做这个模型的时候最先卡的是安装边界的尺寸逻辑，底座的接地面积不能盲目做小，不然满负载顶升的时候接地比压过大，在松软地面或者薄钢板工位上容易出现压痕甚至侧倾风险，底座边缘特意做了外翻的加强折边，既提升底座的抗形变能力，也能在放置的时候快速找正垂直基准，避免缸筒倾斜导致密封件偏磨。手动泵的侧置布局是反复调整过的，摇臂的摆动角度不能和主缸筒产生运动干涉，

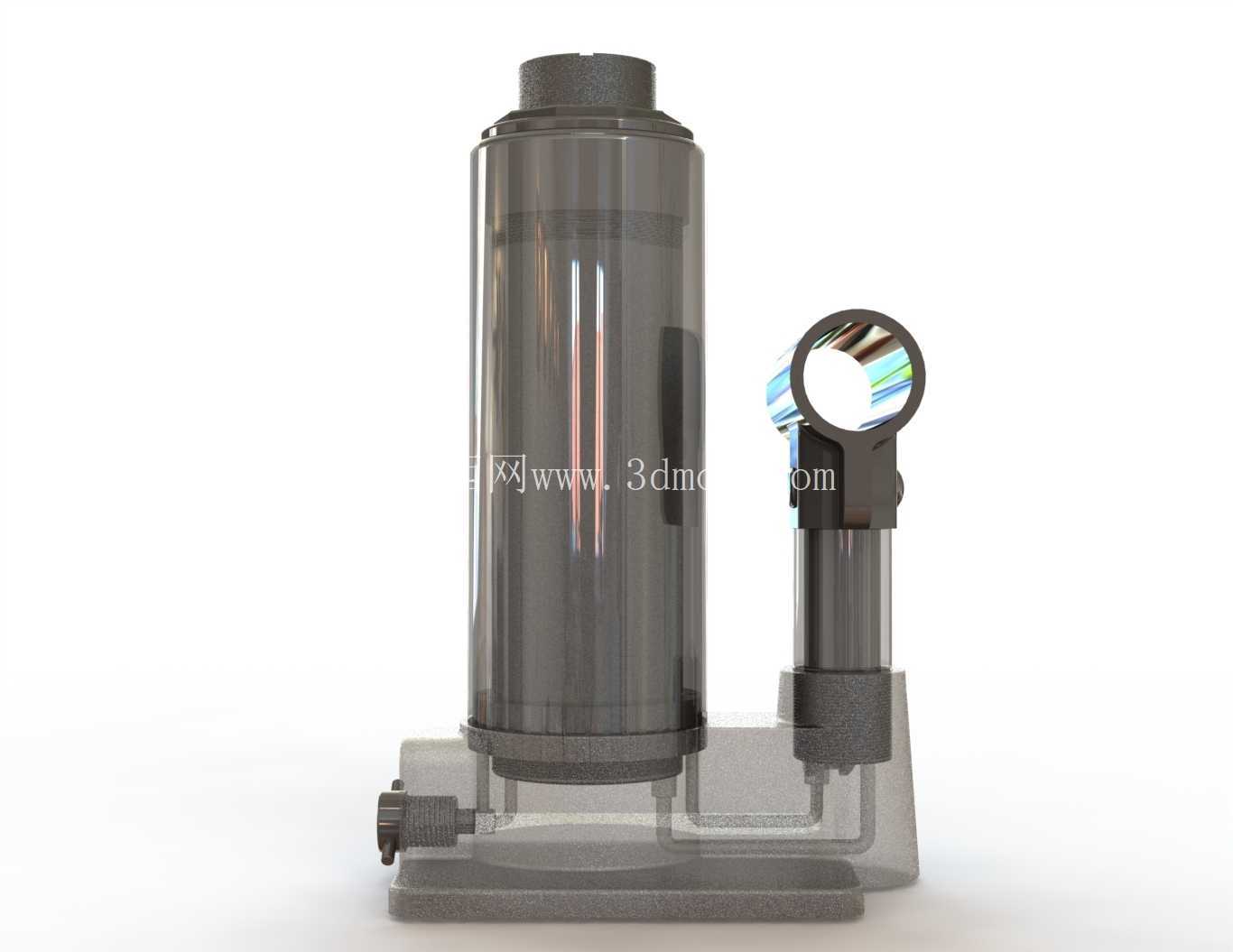

　　同时要保证按压操作的时候施力方向符合人体工程学，作业人员蹲姿操作时不需要过度俯身就能完成全程按压顶升，泵体和主缸的连接油道做了内置式处理，没有外露的油管结构，既避免野外作业时油管被剐蹭破损的风险，也能减少液压油的渗漏点。主缸筒的活塞密封结构做了分层设计，最外层是防尘圈，阻挡作业环境里的泥沙、铁屑进入缸筒划伤内壁，中间是承压的Y型密封圈，承担顶升时的高压油密封，最内侧是导向环，给活塞提供稳定的径向支撑，避免活塞伸出后出现径向晃动，保证顶升过程中承重面始终保持水平。释放阀的位置设在底座侧面靠近泵体的位置，操作的时候不需要绕到设备另一侧，用配套的撬杆就能微调开度，控制负载下降的速度，不会因为开度突然变大导致负载骤降引发安全隐患，

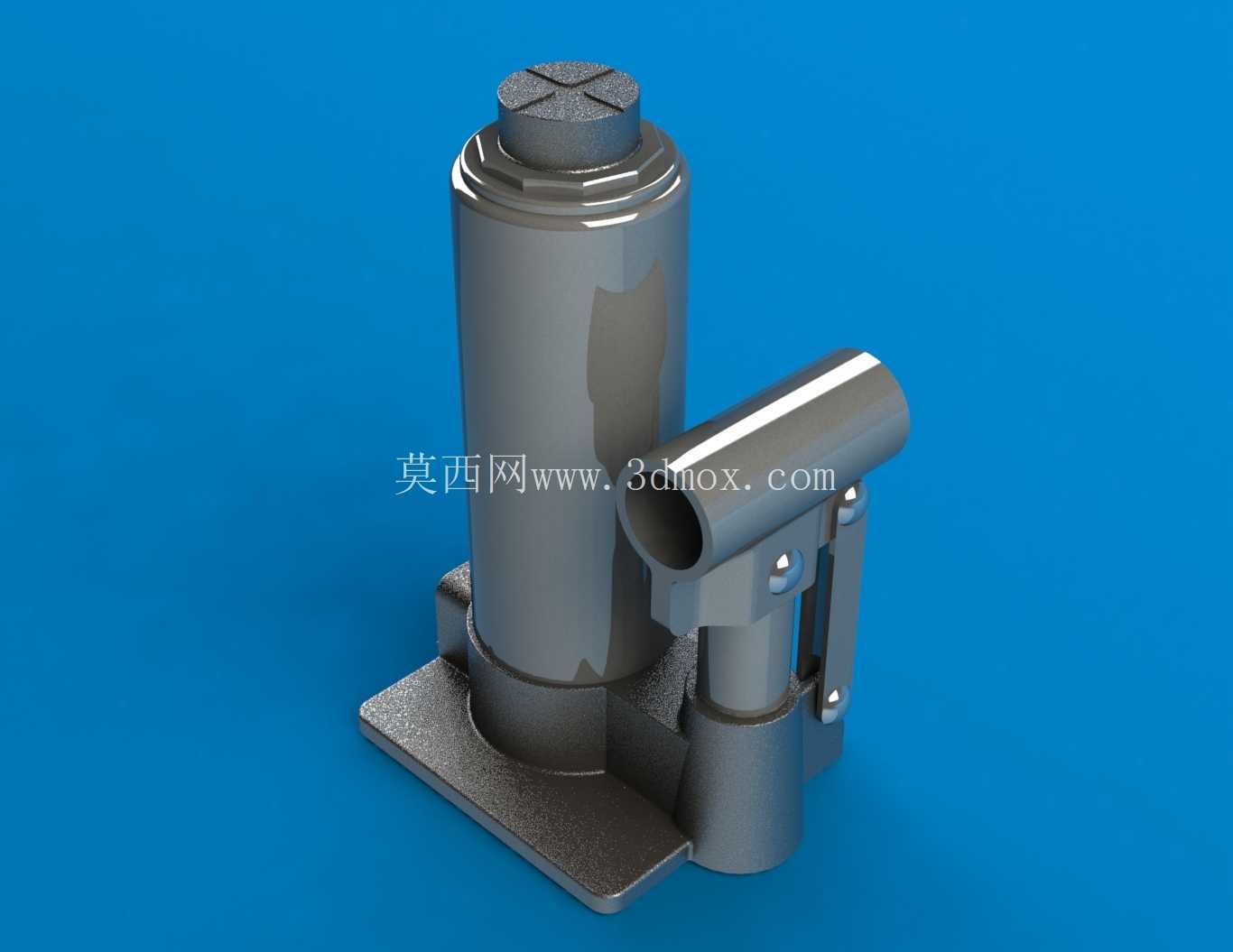

　　释放阀的内部做了节流槽结构，哪怕完全拧开，下降速度也会被限制在安全范围内，避免操作失误带来的风险。顶部的承重头做了防滑的滚花处理，同时预留了环形的卡槽，和被顶升设备的承重筋位对齐的时候不会出现滑移，承重头和活塞杆的连接采用了球面配合，哪怕被顶升面存在微小的角度偏差，球面结构也能自动找正，让承重载荷始终沿着活塞杆的轴向传递，不会给活塞杆带来额外的侧向弯矩，延长密封件和缸筒的使用寿命。建模的时候把所有的运动部件都做了干涉检查，活塞从完全收回到完全伸出的全行程里，所有零件都没有运动卡滞，手动泵的柱塞往复运动、释放阀的开关动作都和实际产品的运动逻辑完全一致，不管是用来做液压原理的教学演示，还是做维保作业的场景模拟，或者是3D打印做教学教具，

　　都能直接还原真实设备的结构逻辑。在设备选型参考层面，这个模型的结构尺寸完全符合常规小吨位瓶式千斤顶的参数边界，底座的安装孔位、缸筒外径、活塞杆直径、顶升行程的比例都和量产产品保持一致，做车间工位布局规划的时候，可以直接把这个模型导入装配体，验证顶升作业时的空间是否足够，和周边设备、工装是否存在干涉，不需要反复测量实物尺寸。另外在结构细节上，泵体的摇臂连接销做了防脱结构，底座的放油孔位置预留了密封螺塞的安装位，缸筒外壁的加强筋位置也对应了实际受力的应力集中点，满负载工况下的应力分布和真实产品的有限元分析结果匹配，不会出现结构设计上的逻辑硬伤。对于刚接触液压工具结构设计的从业者来说，拆解这个模型就能直观理解单作用手动液压千斤顶的完整工作回路，从泵体吸油、压油到主缸顶升，再到释放阀回油的整个油路走向，还有每个密封件、结构件对应的功能定位，都能通过模型的拆分装配清晰展现，不需要再对着二维图纸脑补空间结构。
