桌面式铜件滚压加工专用设备结构设计

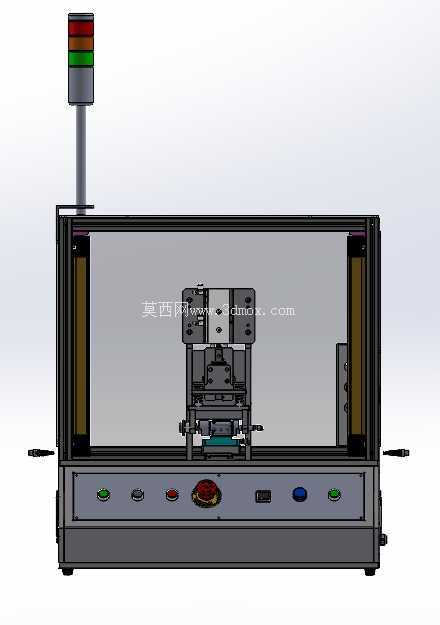

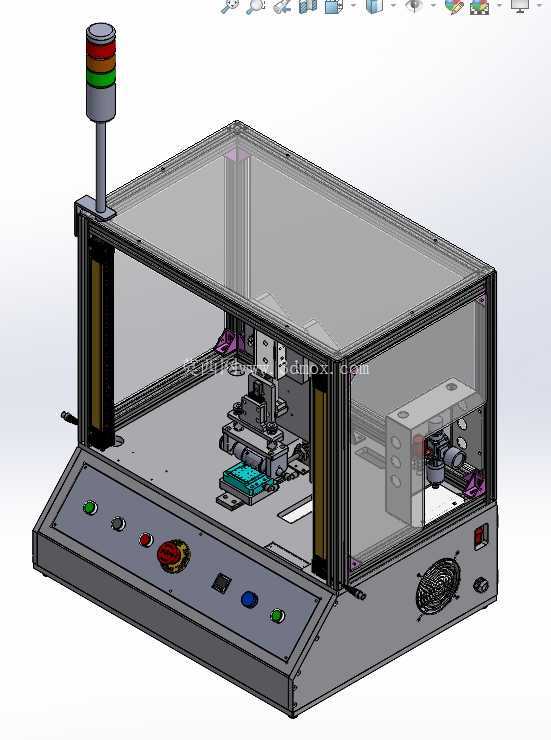

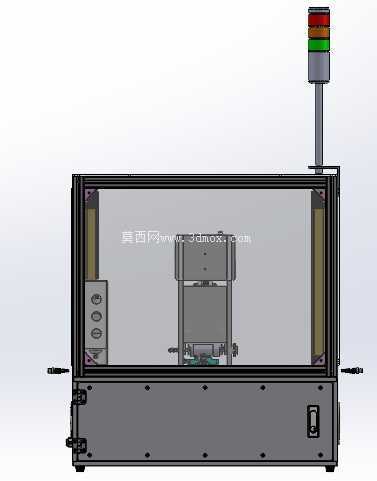

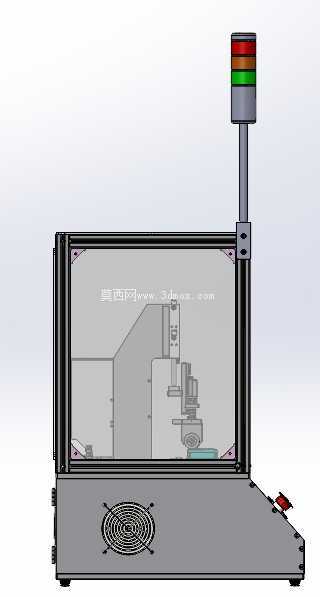

　　这款滚铜设备主要面向小尺寸铜质零部件的精密滚压加工场景，常见于电子接插件、小型导电铜排、精密铜端子的生产工序中，可完成铜件表面滚光、纹路压印、尺寸精整等加工动作，适配小批量多批次的精密铜件加工需求，相比大型滚压设备更适合实验室打样、小型加工车间的精密件生产环节。设备整体采用台式桌面布局，底部为一体化倾斜操作控制台，倾斜角度按照人体操作视角设计，操作人员站立或坐姿作业时都能清晰观察面板状态与加工舱内的工件情况，控制台前端预留了足够的手部操作空间，不会出现操作时手腕磕碰台体边缘的问题。操作面板上集成了设备启停按钮、急停旋钮、功能切换按钮、状态指示灯，所有操作元件的排布按照操作频率从左到右依次排布，高频使用的启动、复位按钮布置在右手易触及区域，急停按钮采用大直径红色蘑菇头设计，凸起高度高于其他按钮3mm，紧急情况下可快速拍停，避免误操作风险。设备上部为封闭加工舱，四周采用透明亚克力防护板搭配铝型材框架搭建，防护板与框架之间采用嵌入式密封胶条固定，既可以清晰观察内部加工状态，又能阻挡加工过程中可能产生的铜屑飞溅、加工部件意外脱出的风险，防护舱两侧设置了可开合的安全门，门上带有安全联锁触发装置，门体未完全闭合时设备无法启动加工动作，从结构上规避安全隐患。加工舱内部搭载了滚压执行机构、工件定位夹具、进给驱动组件，夹具采用快换式设计，可根据不同规格的铜件快速更换适配的定位治具，滚压头的进给行程通过线性导轨导向，进给精度可控制在0.02mm范围内，保证滚压后铜件的尺寸一致性。设备顶部安装了三色状态警示灯，分别对应设备待机、运行、故障三种状态，车间环境下远距离即可识别设备运行状态，无需靠近查看面板。设备背部集成了散热风扇、电源接口、控制模块安装位，散热风扇采用防尘网罩设计，可阻挡车间内的铜屑、粉尘进入设备内部，延长电气元件使用寿命，背部走线全部采用线槽规整排布，避免线路杂乱导致的检修困难、线路磨损短路问题。从安装边界来看，设备整体占地面积不足0.5平方米，可直接放置在标准工作台上使用，不需要额外做地基固定，设备底部带有四个可调橡胶脚垫，可根据工作台面的平整度调整高度，保证设备放置水平，避免运行过程中出现震动移位的问题。设计过程中充分考虑了小型加工场景的使用需求，将电气控制、执行机构、防护结构全部集成在一体化台体内，不需要额外搭配独立的电控柜，减少设备占用空间，同时整体重量控制在单人可借助辅助工具移位的范围内，方便车间内根据生产需求调整设备摆放位置。内部结构设计时预留了足够的维护空间，拆开侧部防护板即可快速接触到驱动组件、传动部件，日常维护、易损件更换不需要完全拆解设备，降低后期维护的时间成本。滚压执行端的压力调节机构采用可视化刻度设计，操作人员可根据不同铜件的材质、加工要求快速调整滚压压力，不需要反复试加工校准参数，适配多品种小批量的加工切换需求。工件定位夹具的定位基准与滚压头的运动基准统一设计，减少了基准转换带来的累积误差，保证同批次工件的加工精度一致性，夹具的夹紧动作采用气动驱动，夹紧力可通过调压阀调整，避免夹紧力过大导致铜件变形、夹紧力不足导致加工时工件移位的问题。
