在线皮带式动态重量检测检重秤

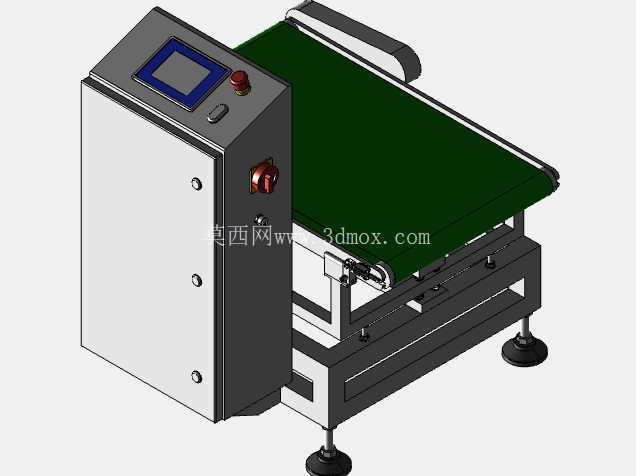

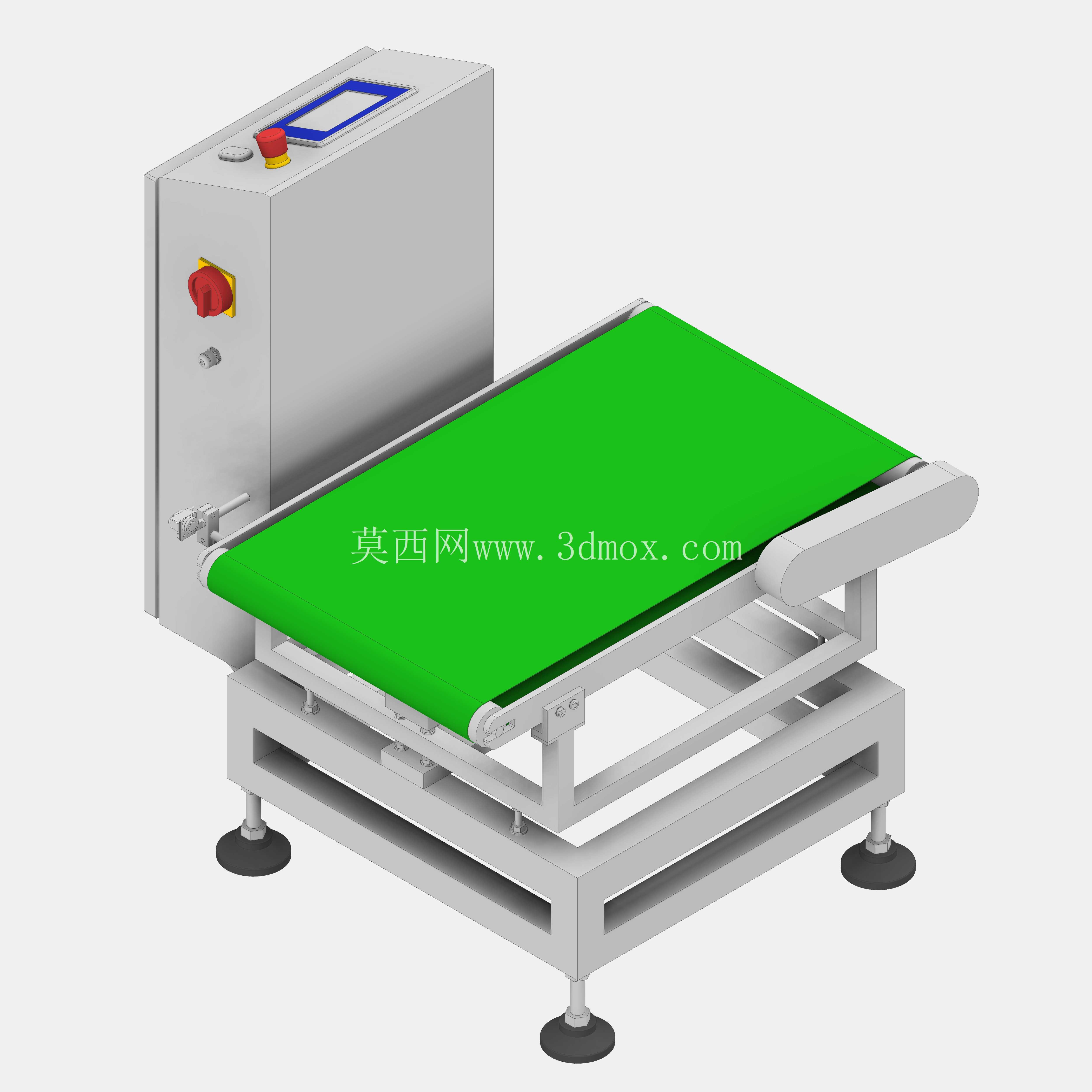

　　这款在线检重设备的三维结构完整还原了生产现场重量检测工位的实际配置，主体由皮带输送单元、称重传感机架、电控操作箱体三大部分组成，所有部件的装配关系完全符合实际设备的安装逻辑，可直接用于产线布局仿真、设备改造参考、结构件二次设计。从应用场景来看，这类设备普遍部署在包装流水线末端、成品装箱前、来料分拣段，用来替代人工称重完成连续化生产中的重量校验，比如食品行业袋装产品的净含量检测、日化行业瓶装产品的缺件排查、五金行业盒装配件的漏装核验，能直接对接前后段输送线，不需要人工上下料，检测数据可直接同步到产线管理系统，剔除重量不合格的产品，避免不合格品流入下道工序。设备的核心功能是动态称重，也就是产品在皮带输送过程中完成重量采集，不需要停顿，

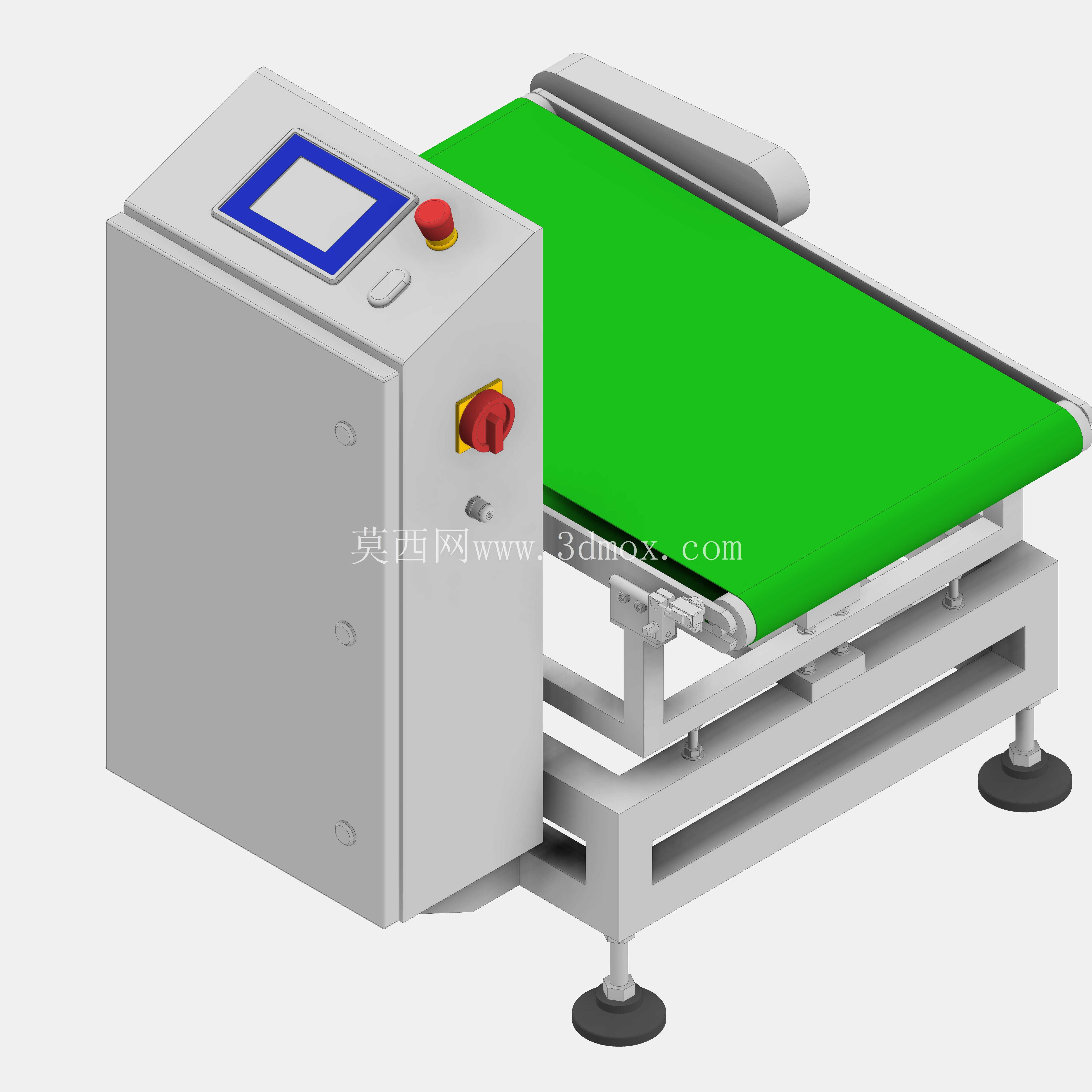

　　这就对机架的稳定性有很高要求，建模时可以看到称重段的机架采用了方管焊接框架结构，底部配置四个可调支撑脚杯，能够在车间地面不平整的情况下调整机架水平，抵消地面震动对称重精度的影响，支撑脚的调节行程预留了足够余量，适配不同高度的前后段输送线对接需求。皮带输送部分采用绿色PVC平皮带，表面平整摩擦力适中，既能保证输送过程中产品不打滑偏移，也不会刮伤产品外包装，皮带的张紧机构设计在输送架两端，调整时不需要拆卸护板，现场维护时可以快速调整皮带张紧度，避免皮带跑偏。电控箱体布置在输送段的进料端一侧，箱体上集成了触控显示屏、急停按钮、电源开关，操作界面朝向操作人员站立的一侧，符合人机工程学要求，操作人员站在设备侧边就能完成参数设置、数据查看、

　　故障复位操作，不需要探身到输送线上方。急停按钮采用红色蘑菇头设计，分别布置在箱体正面和侧面，方便不同位置的操作人员在紧急情况下快速触发停机。称重传感模块隐藏在输送机架下方，建模时保留了传感器的安装位与避让空间，实际应用中传感器的选型会根据检测量程调整，这款设备对应常规中小包装产品的检测需求，机架的安装孔位预留了不同规格传感器的适配空间，不需要重新加工机架就能完成传感器更换。设备的外形尺寸适配常规流水线的安装空间，输送面高度符合车间作业的通用高度标准，整体宽度控制在单人可操作维护的范围内，电控箱的走线槽全部内置在机架内部，外部没有明露的线缆，既避免生产过程中线缆被产品刮蹭，也方便车间日常清洁。从设计思路来看，

　　这款设备采用模块化设计思路，输送段、称重段、电控段三个模块可以单独拆分运输，现场安装时只需要对接定位销、连接线缆就能完成组装，不需要大型吊装设备，降低了现场安装的难度。机架的所有焊接位置都做了圆角处理，没有尖锐棱角，符合车间设备的安全设计要求，皮带两侧的护板高度刚好挡住皮带边缘，避免产品输送过程中卡入皮带与机架的缝隙，同时护板采用快拆结构，清洁皮带时可以快速取下。在实际选型参考时，这个三维模型可以直接用来核对设备与现有产线的对接尺寸，确认输送面高度、设备长度、进出料端的对接位置是否匹配，也可以用来模拟不同尺寸产品在皮带上的输送状态，确认产品的放置空间是否足够，避免选型时出现设备尺寸与产线不匹配的问题。对于结构设计从业者来说，模型中的机架焊接结构、脚杯安装方式、皮带张紧结构、电控箱安装布局都可以作为同类设备设计的参考，尤其是称重段的减震设计思路，通过机架结构的刚性优化减少输送震动对称重的干扰，不需要额外增加复杂的减震机构就能满足常规检测精度要求，兼顾了设备成本与使用性能。
