桌面级自动锁付螺丝工位模组

　　这套自动螺丝机模组面向3C小件、小家电控制板、塑胶壳体、小型五金组件的流水线锁螺丝工序，在实际产线里常作为桌面式自动锁螺丝设备的核心执行端，替代人工手持电批完成取钉、对位、下压、拧紧、回退的连贯动作。产线布局时，该模组既可以固定在单工位工作台上，由人工上下料后设备自动完成单颗或多颗螺丝锁付，也可以搭载到XY移栽平台、多工位转盘或在线式输送线旁，配合视觉定位完成不同孔位的连续作业，尤其适合螺丝规格统一、锁付点位密集、节拍要求稳定的批量装配场景。

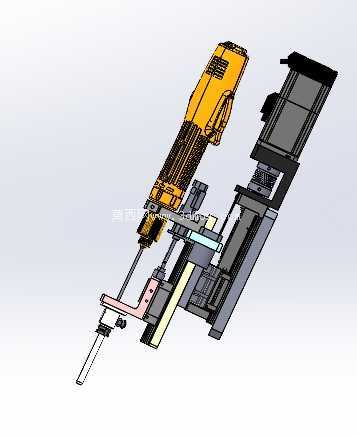

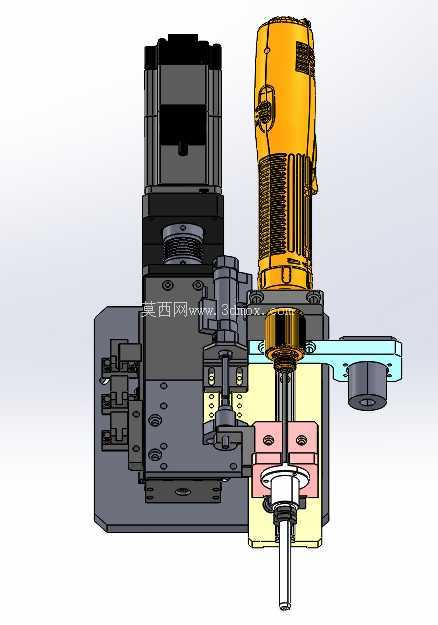

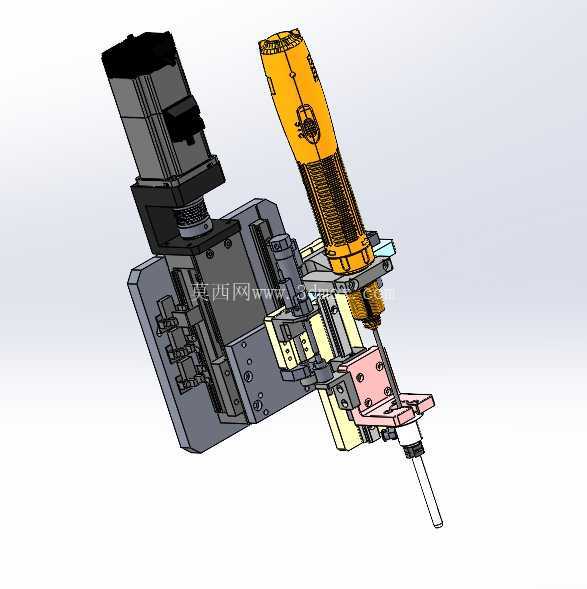

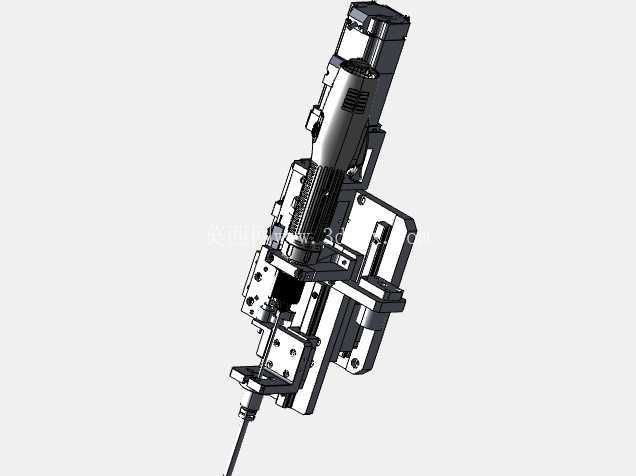

　　从结构组成来看，模组集成了拧紧执行、Z向进给、夹持导向和安装基板几部分。黄色手持式电批风格的拧紧单元提供旋转扭矩输出，前端批杆沿锁付方向伸入产品孔位；侧部黑色伺服电机配合直线滑台承担Z轴升降，使批头能够按照设定行程接近螺丝、接触产品并在拧紧完成后抬起。滑台侧面布置限位与感应元件，用于原点确认、上下行程保护和到位判断，避免批头下压过量损伤塑胶柱或产品表面。前端浅色夹块与导向件构成螺丝夹持和批杆导向区域，保证螺丝在送入后保持竖直，批头与螺丝槽口稳定啮合，降低浮锁、滑牙和偏斜概率。

　　设计思路上，该结构把“旋转拧紧”和“直线进给”拆分为两个相对独立的动作链：电批专注扭矩输出，伺服滑台专注下压速度与位置控制，二者通过连接板和浮动导向结构协同工作。这样做的好处是调试时可以分别设定电批转速、扭矩、滑台下压速度、等待时间和回退高度，针对不同螺丝规格建立参数组。对于自攻螺丝、机牙螺丝或带垫片螺丝，可通过更换批头、调整夹嘴和修改下压曲线来适配；对于软质塑胶件，则可降低接触后的进给速度，利用缓冲结构减少批头对孔位周边的冲击。

　　安装边界方面，模组主体以竖向滑台为骨架，底部设有水平安装板，板上预留固定孔位，可直接锁附在设备底板、移栽滑座或工装立板上。整体高度主要由电批长度、伺服电机和Z轴行程叠加决定，布局时需要在上方预留电批拆装与线缆弯曲空间，在下方预留批杆下行、螺丝送料管以及产品避让空间。前端工作区应保证螺丝供料器或送钉管能够顺畅接入夹嘴，同时产品夹具不能与导向块、压杆发生干涉。若用于多品种小批量生产，建议将安装板孔位按标准间距设计，便于快速更换不同行程的滑台或不同规格的拧紧轴。

　　在功能特性上，该模组强调锁付过程的可控性。伺服升降机构可以实现多段位置控制：快速接近产品时速度较高，以缩短空行程；批头接触螺丝前切换为低速，提高对位稳定性；拧紧阶段根据扭矩反馈保持合适下压量；锁付结束后及时回退，防止批头带着螺丝反转。电批本身可设定目标扭矩和转速，配合外部控制器记录每颗螺丝的锁付结果，便于判断漏锁、浮高和扭矩异常。对于需要严格追溯的装配工位，还可将到位信号、扭矩信号和工位编号接入设备主控系统。

　　结构细节中，连接板、加强筋和可调夹持块承担主要定位作用。电批通过环抱式夹具固定在滑台动板上，夹具位置可沿竖向微调，用于补偿不同批头长度和螺丝长度。底部导向组件靠近产品端设置，能够缩短批杆悬空长度，提高细长批杆的抗偏摆能力。滑台导轨采用侧向布置，使负载重心尽量靠近导向面，减少电批重量形成的弯矩。线缆和信号线路沿滑台侧边整理，避免随Z轴运动时与产品或机架摩擦。

　　实际选型时，需要重点核对螺丝公称直径、螺丝长度、所需扭矩、锁付方向、产品孔位高度差以及节拍。若螺丝较长，夹嘴与批杆导向行程要相应增加；若产品表面存在高低差，应增加浮动量或采用压持机构，使产品在拧紧前被稳定压住；若多轴并排使用，则各模组之间的最小中心距要结合电批外径、夹嘴尺寸和维护空间共同确定。该三维结构完整表达了自动锁付模组的装配关系，对搭建桌面锁螺丝机、改造人工拧紧工位以及设计非标自动化夹具都具有直接参考价值。
