铝型材框架激光清洗设备集成结构

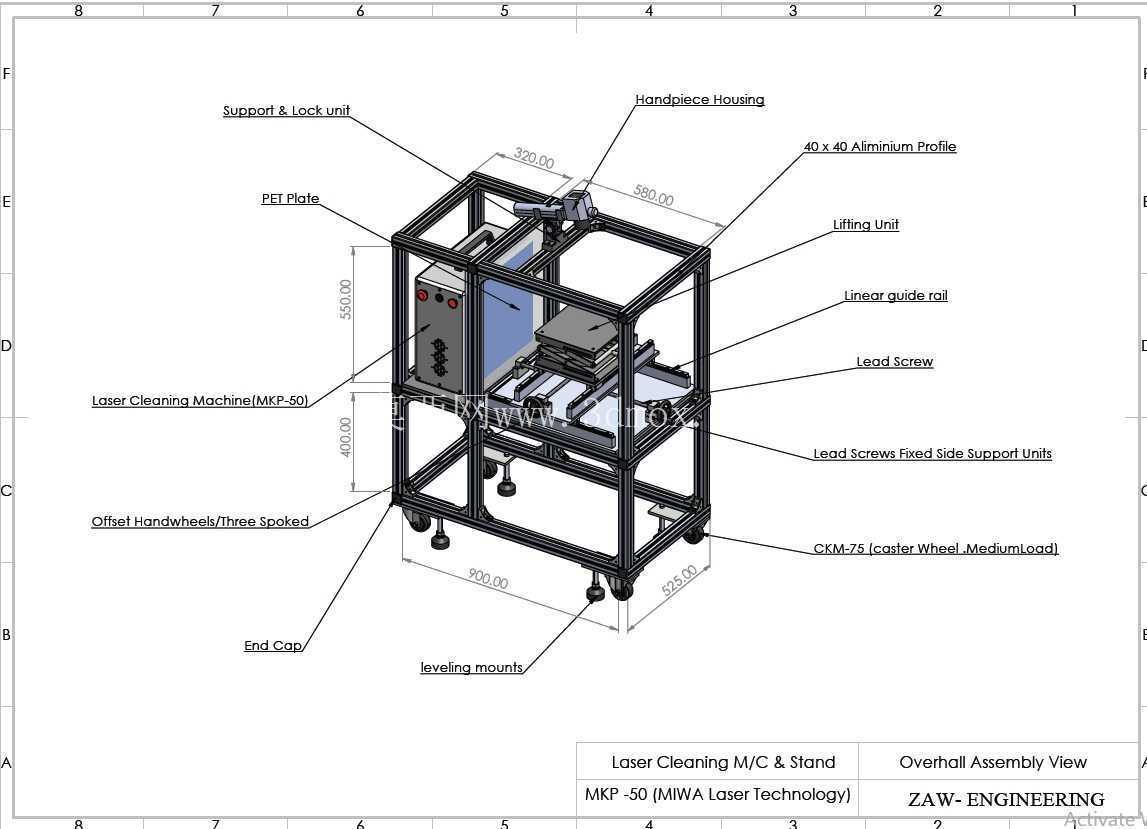

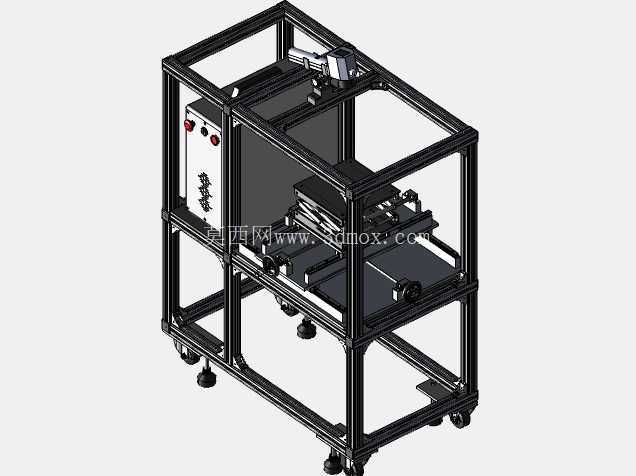

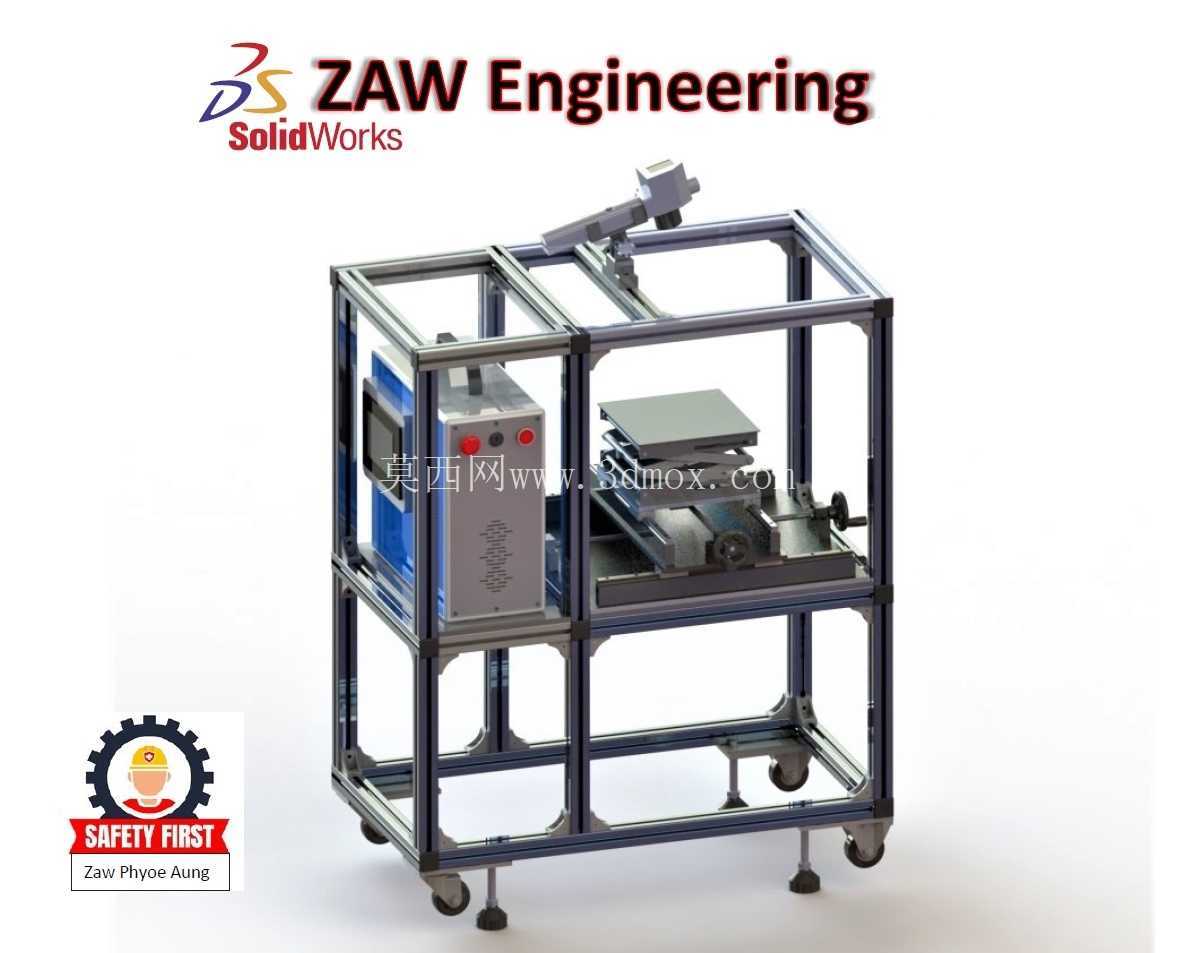

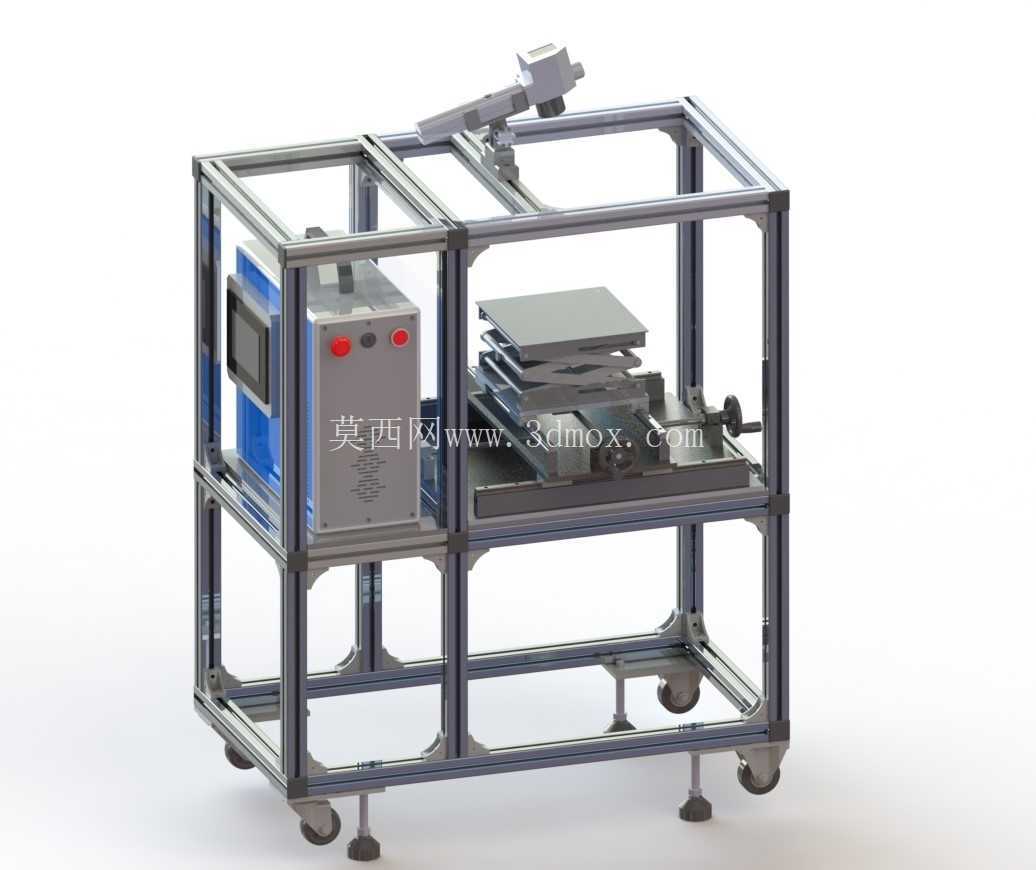

　　这套集成结构主要面向工业零部件表面预处理、焊后焊缝清理、锈蚀层去除等加工场景，替代传统酸洗、喷砂、打磨等污染较重、耗材损耗大的处理工艺，在五金加工、汽车零部件返修、模具维护、航空配件表面处理等场景中适配性较强，可针对金属表面的氧化层、油污、焊渣、涂层残留实现非接触式清理，不会对基材表面造成过量切削损伤，处理后的表面粗糙度均匀，能直接满足后续喷涂、焊接、检测等工序的工艺要求。整体承载框架采用工业铝型材拼接搭建，型材选型兼顾结构刚性与轻量化需求，框架底部配置可调节脚杯与万向脚轮组合结构，脚轮用于设备短距离工位转场移动，脚杯可在设备定位后调节整体水平度，抵消地面不平整带来的机架形变，避免内部运动部件因安装平面偏差出现卡滞、

　　运行精度下降的问题。框架上部预留激光清洗头的安装调节位，可根据待清洗工件的尺寸、形状调整清洗头的伸出长度与倾斜角度，适配不同高度、不同轮廓的工件处理需求，清洗头的走线沿铝型材内置槽道排布，避免线缆外露被工件剐蹭，也能减少车间粉尘、切削液对线束外层的腐蚀。中部搭载的三轴可调线性载物台，采用线性导轨作为运动导向部件，传动结构可实现X、Y、Z三个方向的精准位移，行程范围覆盖常规中小型工业工件的处理尺寸，载物台台面预留T型槽与螺纹安装孔，可根据工件外形定制专用夹具，实现工件的快速装夹定位，载物台的运动速度可根据清洗工艺要求调整，针对厚重锈蚀层可降低移动速度提升清洗功率停留时间，针对薄涂层、精密工件表面可提高移动速度避免基材损伤。

　　框架侧部集成设备的控制与动力单元安装位，将激光发生器、控制电路、操作面板集中布置在侧部封闭舱内，舱门采用快拆结构方便日常维护检修，操作面板设置在人员站立操作的舒适高度，急停按钮、状态指示灯布置在面板最易触碰的位置，满足设备操作的安全规范要求。设计过程中优先考虑了设备的模块化拆分需求，铝型材框架的连接采用标准角件与螺栓紧固，无需焊接即可完成整体组装，各功能模块可单独拆分运输，到达现场后可快速完成组装调试，降低设备的运输与安装成本；载物台与机架的连接采用定位销与螺栓组合的安装方式，可根据后续工艺升级需求更换更大行程的载物台，或是加装旋转轴实现轴类、筒类工件的圆周面清洗，拓展设备的适用范围。机架的外形尺寸充分考虑了车间常规通道的通行宽度，

　　整体宽度控制在标准车间人行通道的通行范围内，高度适配常规厂房的门高要求，无需对车间现有布局做大规模改造即可完成设备进场布置；设备的安装边界预留了足够的维护操作空间，侧部与后部预留不小于半米的检修空间，前部操作位预留人员站立与工件上下料的操作空间，避免设备安装后出现维护操作不便的问题。载物台的负载能力经过结构校核，可承载中小型模具、金属结构件的重量，运动过程中无明显抖动，保证清洗轨迹的一致性，避免出现局部漏洗、过洗的问题；框架整体做了接地处理，避免激光设备运行过程中产生的静电积累对操作人员与设备电路造成影响，各运动部件的位置均设置了限位结构，防止超程运行造成设备碰撞损坏。
