水箱塑料件热板熔接工作站结构设计

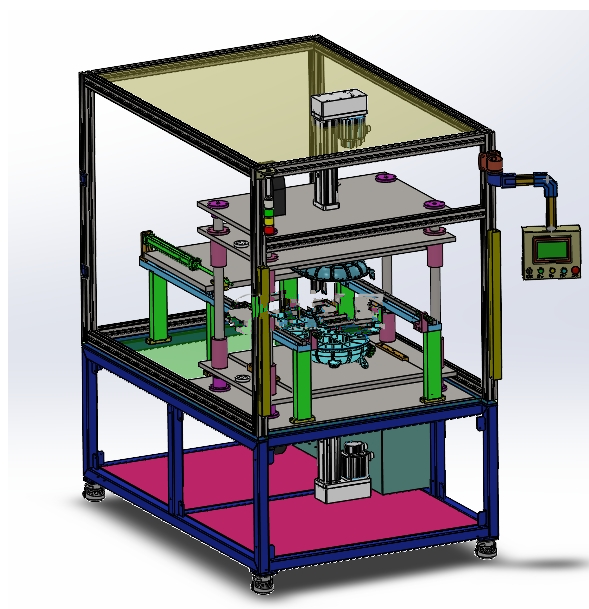

　　这套热板熔接工作站主要面向汽车膨胀水箱、洗涤液壶以及家电储水腔体类中空塑料件的批量熔接工序，在汽车零部件配套车间、注塑后段组装线里属于典型的专用热合设备。整机采用方管焊接机架作为承载基体，底部布设可调脚杯与移动脚轮，兼顾设备就位后的水平调平需求与产线布局调整时的转场便利性，机架下层预留独立电气柜安装腔，将动力控制元件、气动阀组与作业工位完全分隔，避免熔接过程中产生的微量塑料挥发物、水汽侵入电气区域，降低长期运行后的线路老化风险。

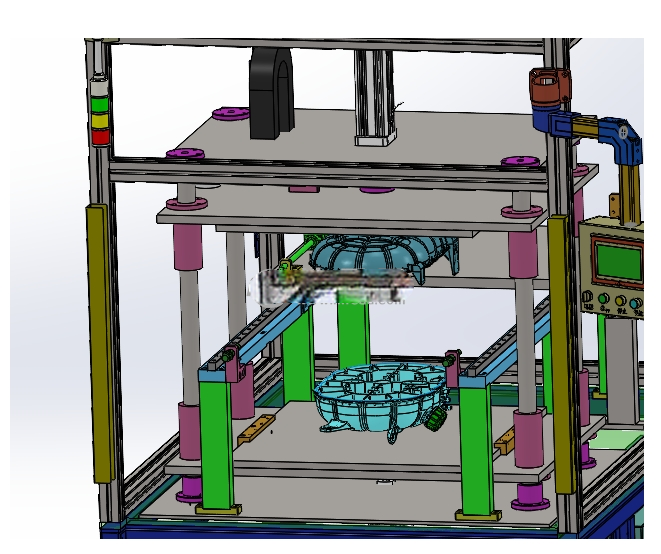

　　从工位布局来看，设备采用双层作业框架搭配四组导向立柱的结构形式，中层为工件承载工装位，上层布设加热板移送驱动组件，下部配置工件顶升压紧机构。作业流程中，操作人员将上下两片注塑成型的水箱半壳分别定位在仿形工装内，工装型面随工件外轮廓做仿形避让，保证壳体合模时不会出现偏位错边；启动循环后，加热板在驱动机构带动下平移至上下壳体结合面之间，随后上下工装同步向加热板靠拢，让塑料结合端面紧贴恒温加热板表面，端面材料受热逐步熔融至设定熔深，随后工装反向松开、加热板快速移出工位，上下两片壳体随即在压紧机构驱动下精准压合，保持设定压力直至熔接面冷却固化，整个熔接接缝的密封一致性远高于人工胶粘或超声波焊接针对大尺寸不规则腔体的加工效果，成品打压测试时的渗漏不良率可控制在极低水平。

　　结构设计阶段优先考虑了大尺寸塑料件熔接的受力均衡性，四组导向柱沿工位四角对称分布，压紧动力采用多组气缸同步出力，在机架横梁与工装底板之间设置多组支撑导杆，避免大面积压合时工装板出现挠曲变形，保证整个焊接轮廓线上的压力均匀分布，不会出现局部压合过薄、局部未熔合的缺陷。设备外围加装铝型材框架与透明防护围挡，正面预留上下料操作开口，侧面设置安全光栅与状态警示三色灯，人工取放工件时设备自动暂停压紧动作，杜绝压手安全隐患；顶部围挡可阻挡熔接过程中少量热气向上扩散，也能避免车间扬尘落到加热板工作面造成工件表面污染。

　　安装边界方面，整机占地尺寸适配常规车间标准通道，机架高度满足厂房常规净高要求，就位时需在设备周边预留不少于一米的维护空间，用于加热板组件的定期清理、工装换型时的拆装作业以及气动三联件的排水维护；设备底部电气柜侧预留气源与电源接口，进场后仅需接入工厂压缩空气管网与对应供电回路即可完成调试。针对不同规格的水箱产品，仅需更换上层与下层的仿形定位工装、调整加热板温度参数与压合行程，即可快速切换生产品种，非常适配多品种中小批量的汽车塑料件生产场景。设备中部的加热板采用均温铝板结构，加热管均匀排布在板体内部，温控模块实时反馈板面温度，避免局部温度过高造成塑料碳化、温度过低导致熔接强度不足的问题；移送加热板的滑动导轨采用防尘防护结构，长期运行下不会因塑料碎屑附着出现卡滞。整机将机械执行、气动压紧、温度控制、安全防护整合在同一机架内，无需额外复杂的外围连线，上线即可对接注塑产出的半成品工序，完成水箱壳体的高密封性熔接加工。
