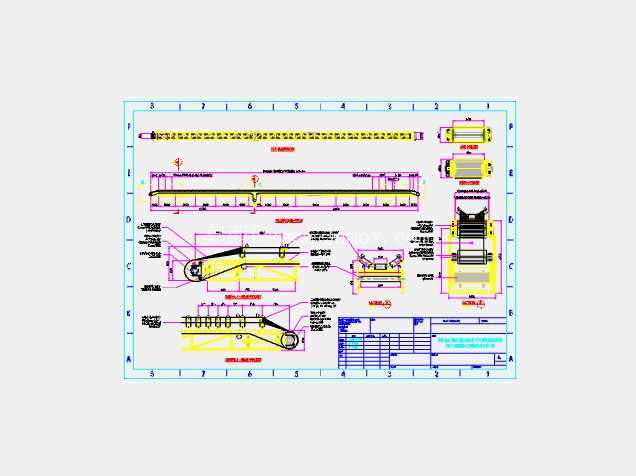

长距离料堆输送设备结构设计图纸

　　在散料仓储、矿山物料转运、建材原料堆存这类作业场景里，料堆输送设备是衔接物料进出、堆存作业的核心配套装备，不同于常规短距离工位间输送装置，这类长距离料堆输送机需要兼顾大跨度输送稳定性、堆料作业的覆盖范围以及现场安装的适配性，本次呈现的这套输送结构，核心输送跨度从滚筒中心到对侧中心达到40米，能够覆盖中型料场的堆料作业半径，减少物料二次倒运的设备投入。从结构设计逻辑来看，整套设备采用头尾滚筒张紧配合中间托辊组承载的结构形式，头部设置驱动滚筒总成，配套传动支座与张紧调节结构，能够在安装阶段调整皮带张紧度，避免长距离输送过程中皮带跑偏、打滑的问题；中间段采用分段式桁架承载结构，托辊组按照槽型角度布置，既能够提升散料输送过程中的承载量，

　　也能减少物料撒漏的概率，针对料堆作业的落料冲击问题，受料段位置额外加密了托辊排布密度，缓冲物料下落对皮带和机架的冲击载荷。设备尾部设置改向滚筒与导料槽结构，导料槽的收口设计能够让上游来料准确落在皮带中心位置，避免偏载导致的皮带磨损不均问题，同时机架支腿采用可调节高度的连接结构，能够适配料场不平整的地面基础，安装时可以根据现场堆料高度需求调整整机倾斜角度，满足不同堆高要求的作业场景。从安装边界来看，40米的中心距要求安装时预留头尾端的检修空间，头部驱动位置需要预留传动部件的维护操作空间，尾部张紧位置需要预留至少1米的张紧调节行程，整机宽度方向需要预留两侧各0.8米的巡检通道，方便日常运行过程中检查托辊转动情况、皮带磨损状态。

　　在功能适配性上，这套结构能够适配颗粒状、粉状的散料输送，比如砂石料、煤炭、粮食这类常见堆存物料，输送过程中可以根据物料特性调整托辊槽角，针对流动性较好的物料适当加大槽角避免撒料，针对磨琢性较强的物料可以更换耐磨材质的托辊和滚筒包胶层，提升易损件的使用寿命。设计过程中充分考虑了长距离输送的皮带挠度问题，中间桁架的支撑间距经过载荷校核，确保满负荷运行时机架变形量在允许范围内，不会出现托辊组错位导致的皮带跑偏，同时机架连接位置全部采用标准化的螺栓连接结构，方便运输到现场后分段组装，不需要大量现场焊接作业，缩短现场安装的周期。针对料堆作业时可能出现的物料堆积回程带料问题，回程段设置了清扫器结构，能够刮除皮带表面粘附的物料，

　　避免物料进入滚筒和轴承位置造成部件磨损，头部卸料位置也设置了头部清扫器，减少回程皮带的带料量，降低现场清理的工作量。整套结构的尺寸链设计充分考虑了加工和安装的公差累积，各分段机架的连接孔位采用配做设计，确保现场组装时的同轴度，头尾滚筒的安装基准面经过统一校准，保证滚筒轴线与皮带中心线垂直，从结构根源上降低皮带跑偏的概率。在实际选型应用时，使用者可以根据现场的输送量需求匹配对应的驱动功率，根据物料的磨琢性选择对应的皮带材质和滚筒包胶形式，这套结构的模块化设计也支持后续延长或缩短输送距离，只需要增减中间桁架段和对应的托辊组即可，不需要对头尾核心驱动总成做大幅改动，适配不同规模料场的作业需求。
