600带宽8米长倾斜式橡胶皮带输送设备

　　做车间布局或者产线改造的时候，经常会遇到不同工位存在高度差、需要跨区域转运散料或者包装件的场景，这款倾斜布置的橡胶带式输送结构，就是针对这类中长距离、有高差的物料转运需求设计的。先从实际落地的场景说，这类设备常见于包装车间的成品下线转运、五金加工车间的工序间工件输送、粮库或者农资站点的散料装车、电商仓储的包裹分拣线接驳，只要是单件重量不超过带面承载上限、没有尖锐棱角会刮伤带面的物料，都可以通过这类设备完成连续输送，相比辊筒输送，它的带面是连续平整的橡胶面，哪怕是尺寸较小的散件、袋装粉料也不会出现卡滞、漏料的问题。

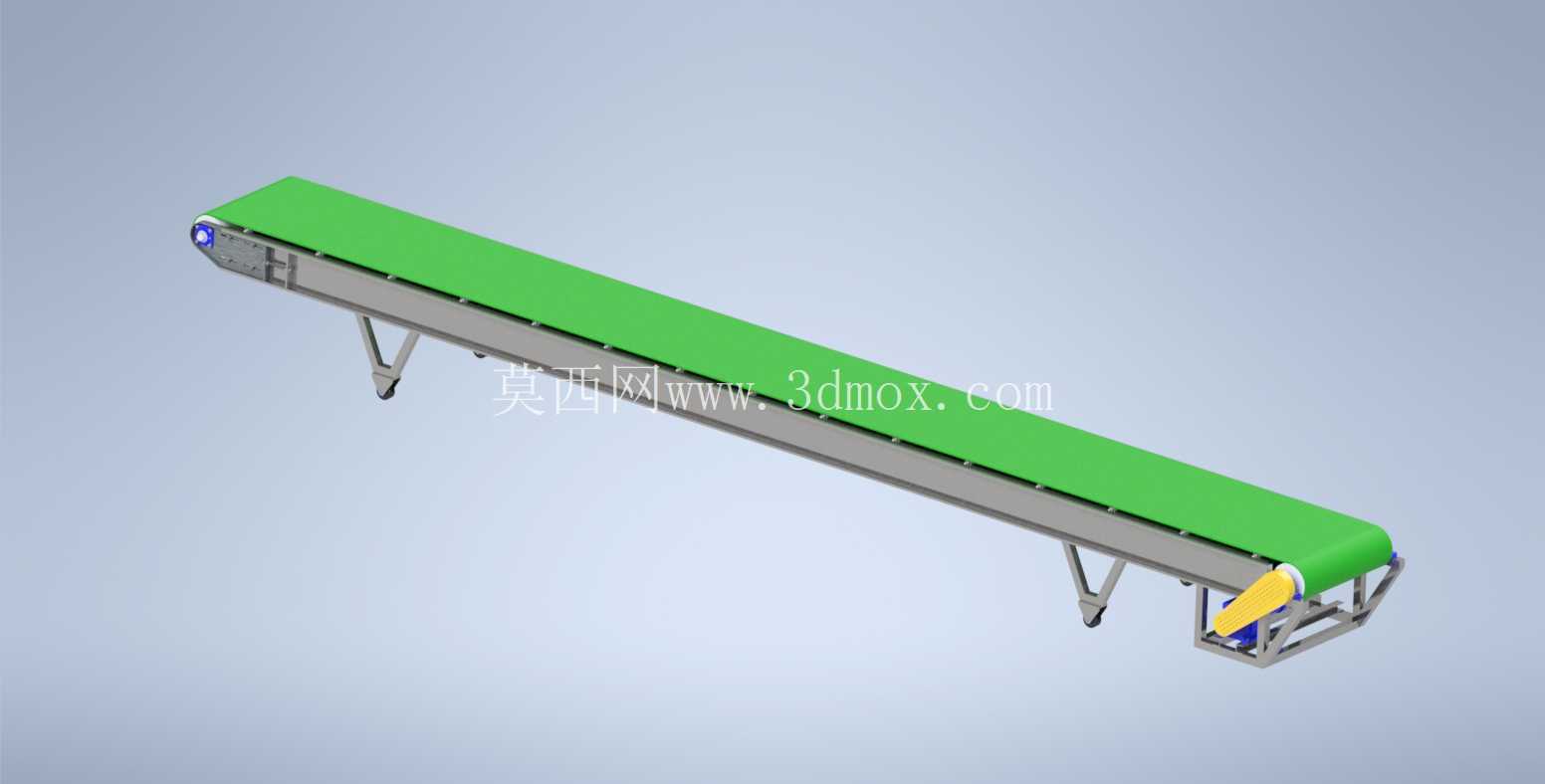

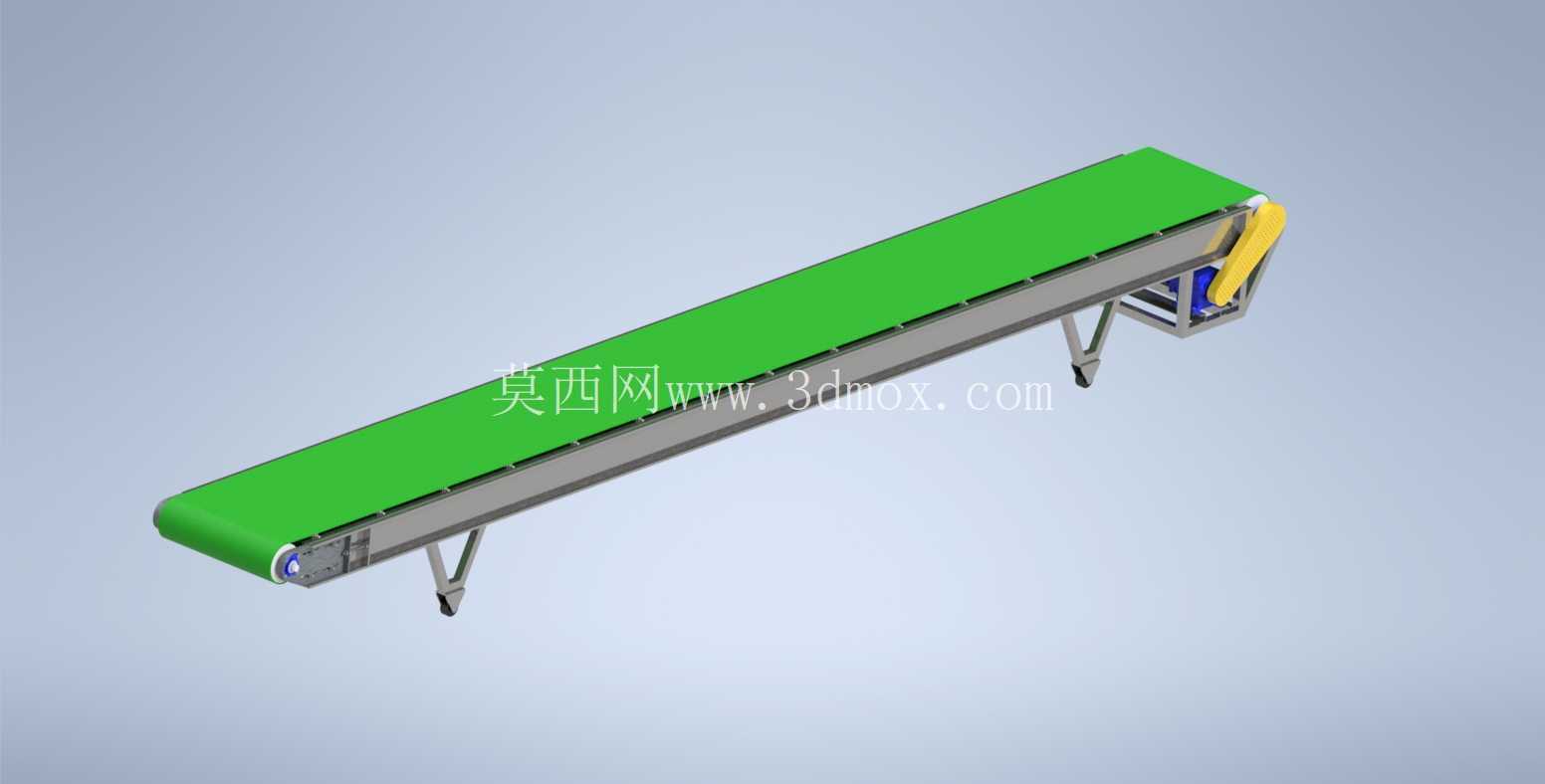

　　从结构设计的思路来看，整体采用倾斜布置的方式，进料端高度较低，方便人工或者低位设备上料，出料端抬升到对应高度，直接对接高位料仓、装车点或者下一工位的进料口，省去了中间提升的环节。机架主体采用型钢焊接成型，整体刚性足够，不会因为8米的跨度出现中段下挠的问题，支撑腿采用可调节的支脚结构，安装的时候可以根据现场实际的地面平整度微调高度，保证带面的水平度和倾斜角度符合设计要求，支脚和地面接触的位置预留了膨胀螺栓安装孔，固定之后可以避免设备运行过程中出现移位、晃动。驱动端布置在设备的高位出料侧，也就是图中带黄色护罩的一端，这种布置方式可以让输送带的承载段保持更好的张紧度，减少运行过程中的打滑概率，驱动滚筒表面做了包胶处理，增大和橡胶带面之间的摩擦力，即使输送带有一定的物料负载，也不会出现丢转的情况。尾部的改向滚筒位置配置了张紧调节结构，安装调试或者后期维护更换皮带的时候，可以通过调节螺栓调整皮带的张紧度，同时纠正皮带的跑偏问题，避免带面和机架侧边摩擦造成过早磨损。

　　带面采用绿色橡胶材质，表面平整有一定的摩擦力，倾斜输送的时候可以避免物料因为自重出现下滑，带宽设置为600mm，这个宽度属于通用型的输送带宽，既可以满足单排大尺寸包装箱的输送，也可以并排输送多件小型工件，单位时间的输送量可以覆盖大多数中小产能的车间需求。设备总长度为8000mm，倾斜角度控制在物料不会自然下滑的合理范围内，安装的时候需要注意预留的空间边界：长度方向要在设备两端各留出至少500mm的维护空间，方便后期检修驱动组件、调整张紧结构；宽度方向除了设备本身的机架宽度，两侧要各留出400mm以上的操作通道，方便日常巡检、清理带面残留的物料；高度方向要根据现场的进料、出料高度调整支脚的伸出长度，保证出料端的高度和对接设备的进料口高度匹配，避免出现物料跌落落差过大造成的工件磕碰或者粉尘飞扬。

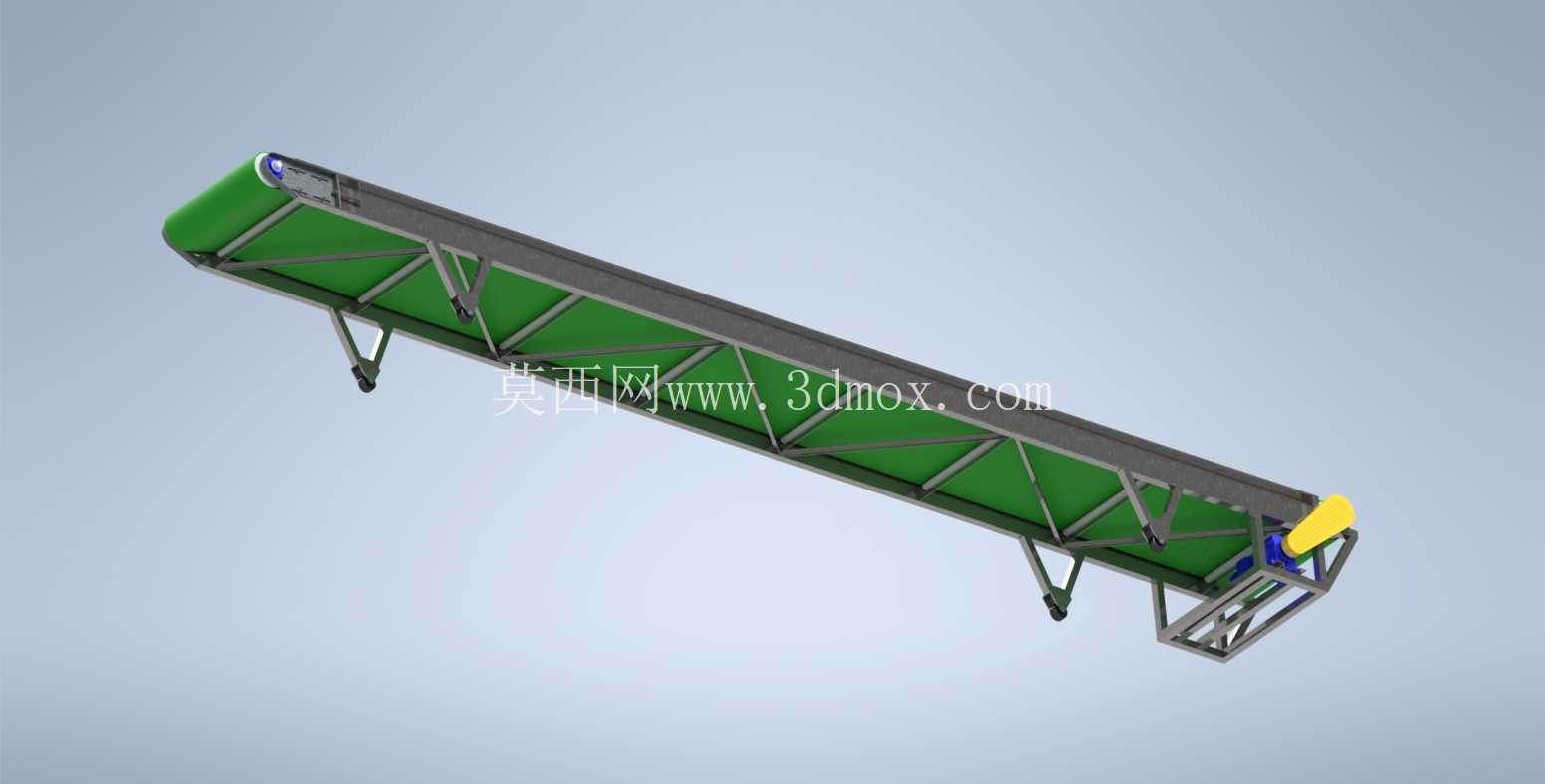

　　承载段的带面下方均匀布置了托辊，托辊的间距经过计算，保证带面在承载物料的时候不会出现明显的下凹，减少运行过程中的阻力，托辊采用密封轴承结构，运行噪音小，后期不需要频繁加注润滑脂，维护成本更低。回程段的带面下方也布置了平行托辊，承托回程的输送带，避免带面因为自重下垂出现剐蹭机架的问题。两侧的机架侧边可以根据实际使用需求加装挡边，防止散料在输送过程中从带面两侧掉落，如果是输送容易扬尘的物料，还可以在机架上方加装防尘罩，不过这个基础模型里没有包含这些附加结构，设计人员可以根据具体的项目需求在这个基础结构上拓展添加。

　　从建模的细节来看，这个模型完整还原了设备的所有核心结构件，包括机架的型钢截面、支脚的斜撑加强结构、驱动端的护罩、滚筒的安装座、托辊的排布位置，在做产线三维布局的时候，可以直接导入这个模型，不需要再重新搭建基础结构，只需要根据实际项目的参数调整倾斜角度、支脚高度，或者添加对应的附属结构就可以使用，能够大幅缩短布局设计的周期。需要注意的是，这类输送设备的安装基础要保证平整，固定支脚的时候要找正机架的直线度，避免因为机架歪斜造成皮带长期跑偏磨损，首次运行的时候要空载调试一段时间，确认皮带不跑偏、驱动组件运行无异常异响之后，再逐步加载物料进行负载测试。
