车间吊挂式物料输送架空输送机结构

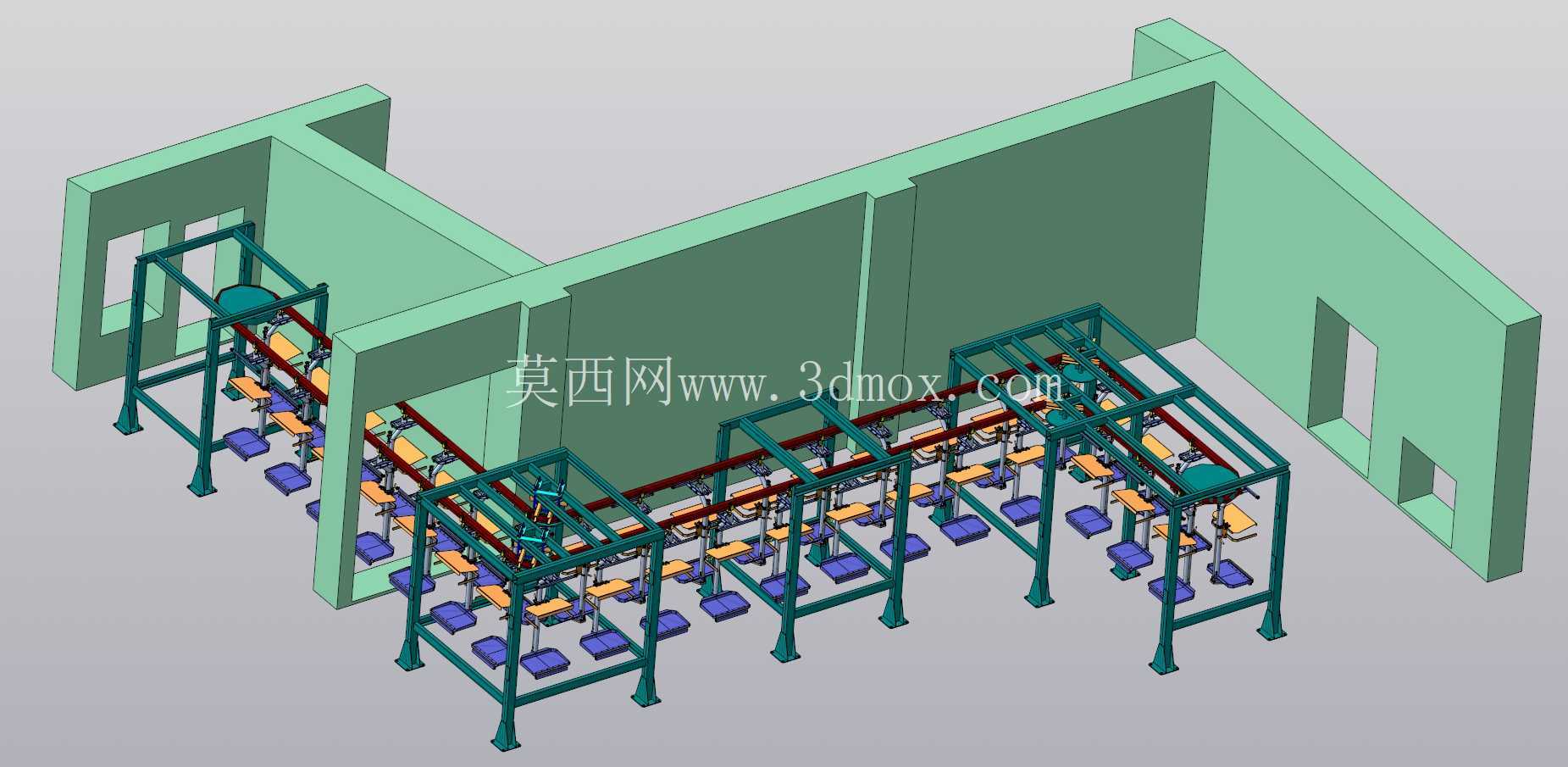

　　这套架空吊挂输送结构主要适配生产车间内部跨工位的物料转运需求，尤其适合地面空间紧张、需要避让地面加工设备与人员通行通道的生产场景，常见于装配类车间、轻工产品加工产线，能够在不占用地面作业面积的前提下，完成工序间的工件批量流转，避免地面物流通道拥堵带来的效率损耗。整套输送线路采用吊挂式安装逻辑，所有承载机架通过顶部连接结构固定在建筑顶面承重梁上，输送主线沿车间墙体走向排布，可根据车间内部的墙体隔断、门洞位置灵活调整线路走向，图中呈现的转角段结构就适配了车间内直角转角的布局需求，不需要额外破坏地面结构，也不会干涉地面已布置的加工工位、设备摆放位置。从结构设计来看，整套设备的承载框架采用型材拼接的立式支架结构，

　　每个支架单元承担对应段轨道的承重载荷，支架底部不接触地面，完全通过顶部吊挂点分散整体重量，可根据单段输送的工件总重量调整支架排布密度，常规工况下支架间距控制在1.2米到1.8米区间即可满足普通轻工工件的承载需求。输送轨道采用双轨并行的布置形式，配套的载具吊具通过滑动组件挂载在轨道上，每个吊具下方设置工件承载托盘，托盘尺寸可根据待输送工件的外形调整，图中配置的方形托盘适配小型盒装、规整外形工件的盛放，吊具与牵引链条之间采用活动铰接结构，在线路转角位置可顺畅通过，不会出现卡滞问题。设计过程中需要重点控制轨道的安装水平度，整条输送主线的轨道高度差需控制在每米2毫米以内，避免吊具滑行过程中出现偏载、卡停的问题；

　　转角段的轨道曲率半径需要匹配吊具的整体长度，保证吊具在转向时不会与两侧支架、墙体结构发生刮碰，图中转角位置的支架特意做了加宽处理，预留出足够的吊具转向活动空间。设备的安装边界需要提前匹配车间建筑的顶面承重参数，单个吊挂点的承重载荷需要按照对应段总重量的1.5倍做安全冗余设计，轨道最低点距离地面的通行高度需要不低于2.2米，保证下方人员通行、小件物料转运不会发生碰撞；如果线路需要跨越地面大型设备顶部，轨道高度需要额外抬升，预留出设备维护、吊装的操作空间。整套输送结构的动力段可布置在线路的直线段位置，通过链轮带动牵引链条匀速运行，运行速度可根据上下游工位的生产节拍调整，常规装配场景下运行速度控制在0.1米每秒到0.

　　3米每秒区间即可匹配工位作业节奏，每个吊具的承载重量可根据牵引链条的规格选型调整，普通轻型链条单吊具承载5公斤以内工件可稳定运行，若需输送较重工件可更换更高规格的牵引链条与配套承载吊轮。在线路的上下料工位位置，可配套设置停止器、定位结构，让吊具到达指定工位后自动停驻，方便作业人员取放工件，不需要整条输送线停转，能够兼顾连续输送与工位作业的需求。相比地面布置的皮带线、滚筒线，这种吊挂式输送结构完全释放地面作业空间，尤其适合多工序离散型装配车间的物流规划，能够顺着车间墙体、设备上方的闲置空间布置输送路径，不需要调整现有设备的摆放位置，改造类车间升级时的施工成本更低，也不会影响现有产线的正常生产作业。建模过程中需要重点验证吊具在转角、上下坡段的运动干涉情况，提前模拟不同长度吊具、不同尺寸工件挂载后的活动边界，避免实际安装后出现刮碰墙体、支架的问题；同时需要核算每个吊挂点的受力情况，匹配对应的膨胀螺栓或焊接固定结构，保证长期运行的结构稳定性，避免出现轨道下沉、变形的问题。
