拉达车型玻璃升降驱动电机结构

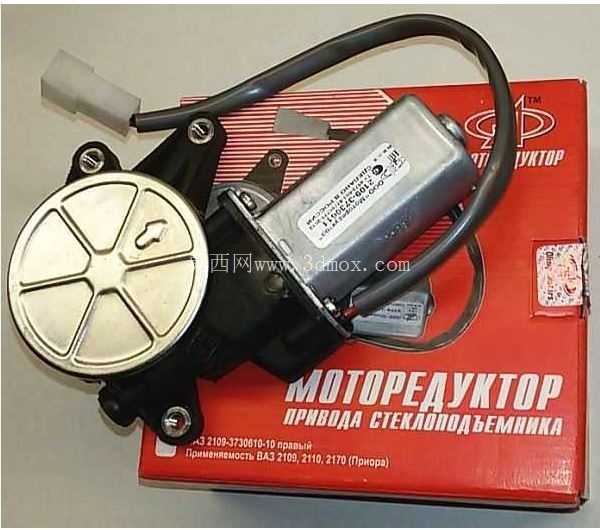

　　这款车用玻璃升降驱动减速电机，主要适配拉达2109、2110、2117系列车型的前门车窗升降机构，作为车窗升降系统的核心动力输出部件，承担着将电机旋转运动转化为车窗玻璃沿导轨上下直线运动的动力传递作用。在实车装配场景中，该部件安装于车门内饰板与车门钣金之间的预留腔体内，通过三个螺栓固定点与车门内板的安装支座刚性连接，输出端的齿轮结构直接与车窗升降器的扇形齿板啮合，无需额外加装传动转接件，装配公差控制在±0.2mm范围内，可保证齿轮啮合间隙处于合理区间，避免运行过程中出现打齿、卡滞或异响问题。从功能特性来看，该部件集成了直流驱动电机与蜗轮蜗杆减速机构，电机本体采用12V车载直流供电设计，额定工作电流不超过15A，堵转扭矩可达8N·m，

　　足以克服车窗玻璃升降过程中遇到的导轨摩擦阻力、玻璃密封胶条的夹持阻力，即便在低温环境下胶条硬化阻力增大的工况下，也能稳定驱动玻璃完成全行程升降动作。减速机构的减速比设定为62:1，可将电机端的高转速低扭矩输出，转化为输出端的低转速高扭矩输出，匹配车窗升降的速度要求，全程升降时间控制在3-4秒区间，符合乘用车辆车窗操作的人机交互习惯。设计层面上，该部件的外壳采用金属冲压端盖与工程塑料减速箱壳体组合的结构，金属端盖负责承载电机轴承与安装固定点的载荷，保证结构刚性，工程塑料减速箱则可降低整体自重，同时对内部蜗轮蜗杆传动副起到防尘、隔振的保护作用。电机尾部预留的线束接插件采用防错插结构，与车门线束的对接接头带有卡扣锁止结构，

　　车辆行驶过程中出现振动时也不会出现接插件松脱断电的问题，接插件的密封等级达到IP54，可抵御车门腔体内可能出现的凝露、少量进水侵入，避免电路短路故障。从安装边界尺寸来看，该部件整体轮廓最大长度为165mm，最大宽度为82mm，最大高度为76mm，安装固定点的孔位间距分别为62mm与48mm，适配对应车型车门内板的预设安装位，无需对车门钣金进行额外打孔或修改即可完成装配。输出齿轮的模数为1.25，齿数为8，齿形参数与配套升降器的扇形齿板完全匹配，啮合重合度大于1.2，传动过程中载荷分布均匀，可有效降低齿轮齿面的磨损速率，延长部件的整体使用寿命。在实际选型替换场景中，该结构可作为同平台车型车窗升降电机故障替换的结构参考，

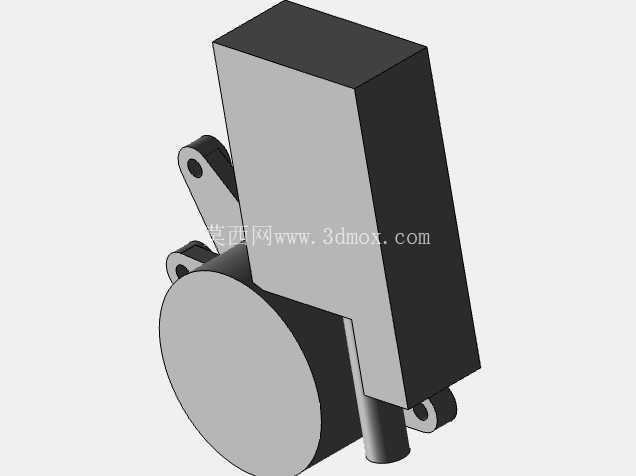

　　建模过程中还原了电机本体的散热筋结构、减速箱端盖的压合接缝、线束的走向固定卡扣、接插件的端子排布等细节，可用于车门系统的装配干涉校验、维修拆装模拟、升降机构运动仿真等场景。结构设计时充分考虑了车门内部的空间限制，电机本体的圆柱形外壳与减速箱的连接过渡处做了圆弧避让处理，不会与车门内的防撞梁、玻璃导轨、门锁机构等相邻部件产生空间干涉，线束的出线方向朝向车门线束主干走向，可减少线束弯折角度，降低线束长期弯折出现内部铜丝断裂的风险。部件表面的标识区域预留了铭牌粘贴位，实车生产时可粘贴部件编号、生产批次、电气参数等标识信息，端盖上的三个安装孔内均嵌装了金属衬套，避免螺栓拧紧时塑料壳体出现压溃变形，保证安装紧固力的长期稳定性。
