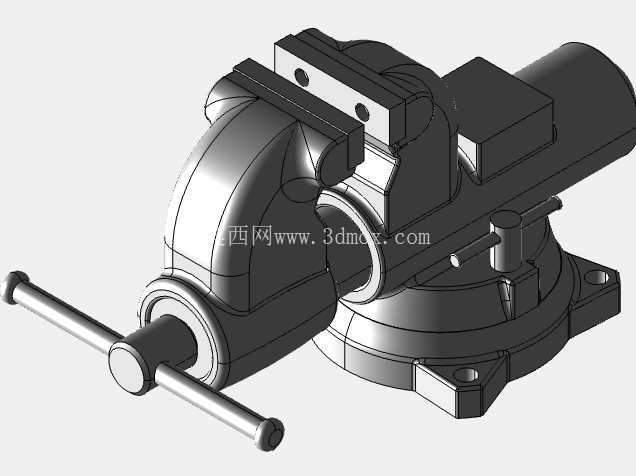

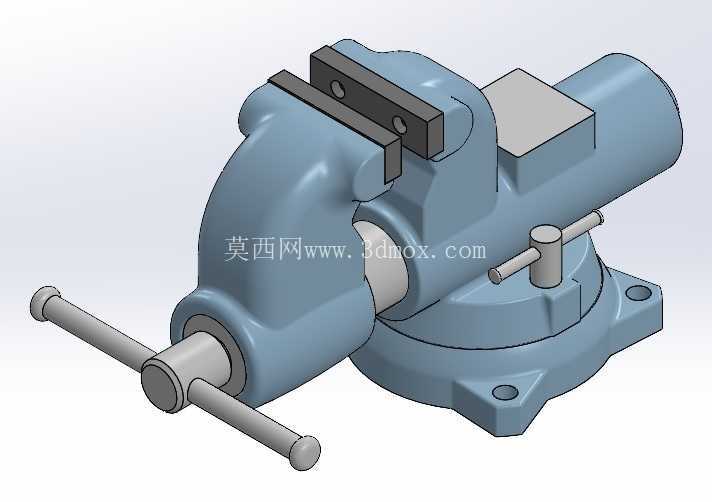

带旋转底座4-1/2英寸颚式圆形通道台虎钳

　　这款带旋转底座的4-1/2英寸颚式圆形通道台虎钳，是钳工工位、机加工辅助装夹场景里的常用工装，日常在小型零件锉修、装配对位、钻孔攻丝定位、工件打磨去毛刺等工序中承担核心夹持作用，区别于固定式台虎钳，旋转底座的设计让操作人员无需反复松卸工件调整角度，就能完成多面加工操作，大幅减少装夹辅助时间。从结构设计逻辑来看，整体采用铸铁一体铸造成型的主体框架，保证长期受夹持反力时不会出现形变开裂，活动颚与固定颚的配合面经过铣削加工，平行度控制在钳工装夹的公差范围内，夹持面的防滑齿纹采用交叉滚压成型，既可以保证夹持金属工件时不打滑，又不会在软质工件表面留下过深的压痕，针对薄壁管件、轴类零件的装夹需求，圆形通道的结构设计可以让长条形工件穿过钳体中部，

　　突破普通台虎钳钳口开度对工件长度的限制，装夹长轴、长管件时无需额外支撑辅具就能完成端部加工。旋转底座部分采用带锁紧手柄的转盘结构，底座上预留三个螺栓安装孔，可通过T型螺栓或者膨胀螺栓固定在木质、钢制工作台面上，安装时需要保证底座安装面与工作台面的平面度误差不超过0.1mm，避免锁紧转盘时出现钳体倾斜的问题，转盘可实现360度水平旋转，锁紧手柄采用偏心凸轮结构，扳动角度不超过90度就能完成转盘的锁止与松开，操作时无需借助额外扳手，单手即可完成角度调整。钳口的4-1/2英寸宽度适配绝大多数小型机械零件的装夹需求，最大开度可以满足常规尺寸五金件、小型机加工件的装夹范围，丝杆部分采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动效率更高、

　　耐磨性能更好，长期频繁开合也不会出现螺纹滑牙的问题，丝杆端部的转动手柄采用穿杆式设计，操作人员可以根据所需夹持力的大小调整握持位置，需要大夹持力时握持手柄端部增大力矩，轻夹定位时握持靠近丝杆的位置避免夹伤薄壁工件。在实际车间应用中，这款台虎钳除了承担常规钳工工序的装夹任务，还可以配合小型钻床、手持角磨机、攻丝扳手等工具完成辅助定位，比如在小型钣金件上钻孔时，将工件夹持在钳口上调整好角度，锁紧转盘后就能保证钻孔位置的垂直度，不会出现手持工件钻孔时的偏移问题；针对需要多面锉修的小型异形零件，每完成一个面的加工，只需松开转盘锁紧手柄转动钳体到对应角度再锁紧，无需重新装夹找正，能有效降低重复装夹带来的位置误差。

　　设计过程中针对钳体受力集中的颚部与丝杆连接位置做了加厚处理，避免大力夹持时出现颚部断裂的问题，活动颚的导向部分采用长导向面设计，开合过程中不会出现晃动，保证钳口闭合时上下颚的对齐精度，固定颚与钳体主体为一体化铸造结构，相比装配式固定颚，整体刚性更强，承受冲击载荷时不会出现连接位置松动的问题。安装边界方面，底座的安装孔位分布在直径180mm的圆周上，钳体完全闭合时整体高度不超过160mm，手柄完全伸出时的横向最大尺寸不超过380mm，预留工作台安装空间时需要在钳体左右两侧各留出至少200mm的操作空间，方便转动操作手柄与调整转盘，钳口位置距离工作台面的高度设计符合人体工程学要求，操作人员站立操作时手臂自然弯曲即可接触到操作手柄，长时间操作不会出现过度疲劳的问题。日常使用中需要定期在丝杆与转盘配合面加注润滑脂，减少传动部件的磨损，夹持硬度较高的工件时可以在钳口处加装铜质软钳口，避免齿纹损伤工件已加工表面，禁止使用套管加长手柄的方式超载荷夹持工件，防止丝杆变形或者钳体开裂。
