杠杆式快速接线端子结构设计

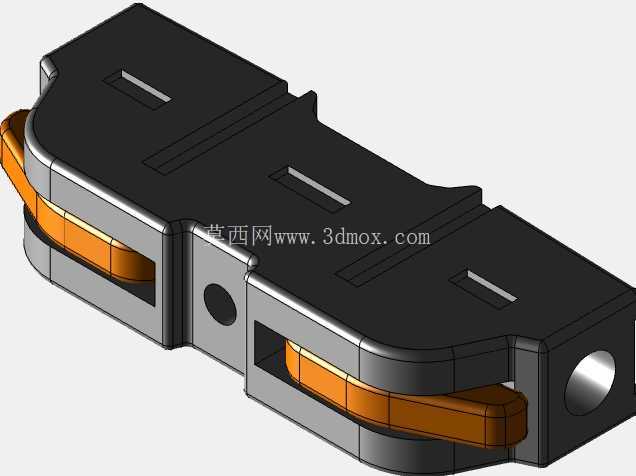

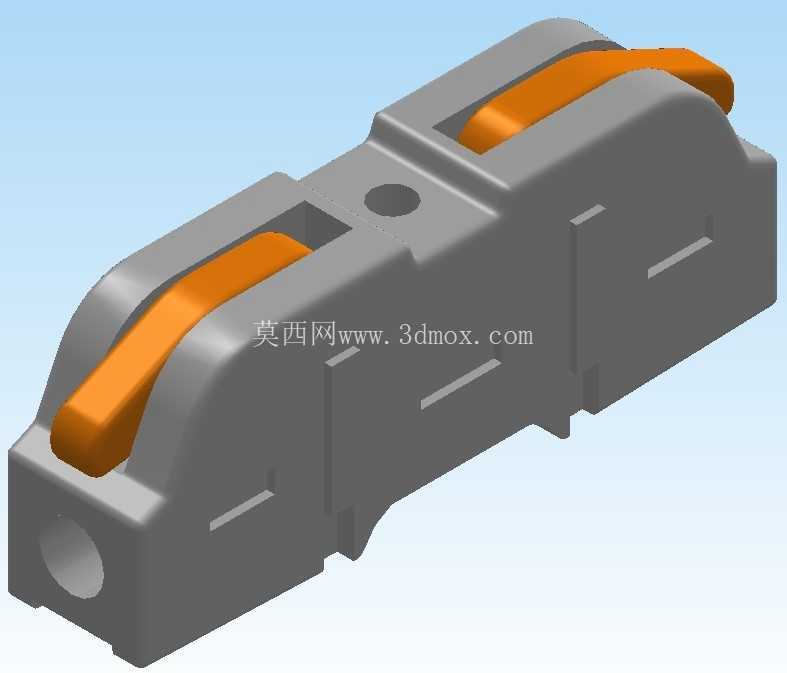

　　在低压配电、设备二次回路布线、控制柜内部线缆接驳场景里，这类杠杆式接线端子的应用占比逐年提升，相比传统螺丝锁紧端子，它不需要额外工具就能完成线缆的固定与拆卸，在批量布线、现场运维改线的作业中能大幅压缩单根线缆的接驳时间。从结构设计逻辑来看，这款端子采用了上下分体式的绝缘壳体，主体选用耐候性PA66材质注塑成型，表面做了哑光防滑纹理处理，侧面预留的定位凹槽可以和同系列端子实现并排拼接，不需要额外的固定导轨就能完成多组端子的组合安装，适合在空间紧凑的接线盒、小型控制模块内部使用。

　　端子的核心锁紧结构藏在橙色操作杠杆下方，扳起杠杆时内部的弹簧压片会自动抬升，此时可以将剥好绝缘层的单股或多股铜芯线直接插入进线孔，压下杠杆后弹簧压片会通过杠杆增力结构将线缆牢牢压在导电基座上，接触电阻远低于普通手压式快接端子，能适配AWG28到AWG12线径范围内的铜导线，覆盖了从信号传输小线径到小功率负载供电的常用线缆规格。进线端做了喇叭口导向设计，现场作业时即使视线受阻也能快速将线缆插入到位，避免出现线芯外露、压接不牢的虚接问题。

　　从安装边界来看，这款端子的整体外形做了圆弧过渡处理，没有尖锐棱角，在狭小空间内布线时不会划伤相邻线缆的绝缘层，壳体上预留的圆形固定孔可以配合自攻螺丝将端子直接固定在设备壳体、安装板上，不需要额外搭配导轨附件，固定孔的位置做了下沉设计，螺丝锁紧后头部不会突出壳体表面，避免和相邻部件产生干涉。端子的出线端和进线端保持同轴布局，线缆接驳后可以保持直线走向，在多根线缆平行排布的场景里能让布线更整齐，减少线缆弯折带来的应力损伤。

　　设计过程中特意将操作杠杆的阻尼做了分段调校，扳动到解锁位置时会有轻微的卡位手感，避免作业过程中杠杆意外回弹夹伤手指，压下锁紧时的反馈力度清晰，不需要额外检查就能确认锁紧到位。绝缘壳体的壁厚经过反复校核，在保证整体结构强度的前提下尽可能压缩外形尺寸，相邻两组接线位之间做了隔离筋设计，即使接线时线芯有少量毛刺外露，也不会出现相邻端子短路的问题，爬电距离完全满足低压电器的安全规范要求。导电部分采用高弹性锡磷青铜材质，表面做了镀锡处理，长期使用不会出现氧化锈蚀导致的接触不良问题，弹簧压片的压力经过精准计算，既能保证足够的拉脱力，又不会因为压力过大损伤多股线的线芯，经过反复插拔测试后锁紧力也不会出现明显衰减。

　　在实际设备选型过程中，这类端子特别适合用在需要频繁改线的测试设备、小型工控模块、照明配电回路中，相比传统螺丝端子，它不需要操作人员掌握螺丝锁紧的扭矩控制技巧，新手也能快速完成可靠接线，大幅降低现场接线的不良率。壳体的耐温范围覆盖了常规工业场景的环境温度要求，即使在密闭接线盒内长期带载工作，壳体也不会出现软化变形的问题，橙色的操作杠杆和灰色壳体形成明显的视觉反差，运维人员巡检时可以快速识别端子的锁紧状态，不需要逐个触碰检查就能发现未压到位的端子。
